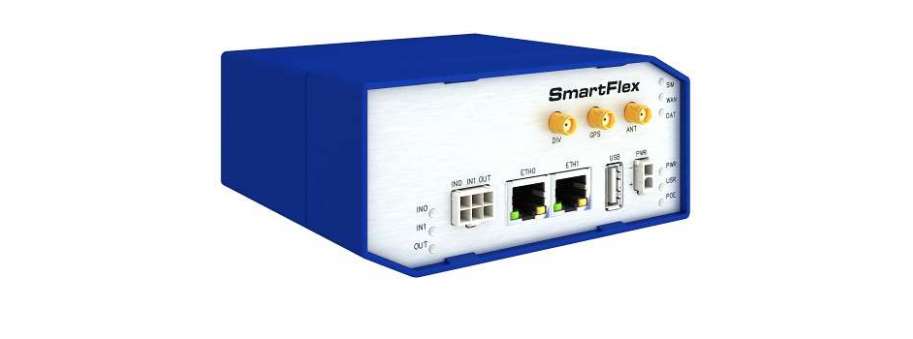

Промышленный сотовый маршрутизатор Advantech SmartFlex SR304

Гибкий 4G-маршрутизатор и IoT-шлюз с 3-портовым коммутатором, Ethernet и портами RS-232/422/485 с изоляцией Advantech SmartFlex SR304

Актуальная замена SmartFlex SR303

Сотовый маршрутизатор SmartFlex SR304 обеспечивает безопасное подключение к Интернету устройств и локальных сетей через сотовые сети. Он обеспечивает автоматическое восстановление работоспособности проводных сетей, беспроводное подключение устройств в удаленных местах, таких как промышленные ПК, HMI, контроллеры движения, киоски, счетчики, камеры и многое другое. SmartFlex также хорошо подходит для приложений, требующих передачи видео, благодаря скорости загрузки до 150 Мбит/с и выгрузки до 50 Мбит/с.

Модульная конструкция SmartFlex может быть заказана в различных вариантах аппаратного обеспечения. Стандартная аппаратная конфигурация всегда включает 2 порта Ethernet 10/100 с двумя независимыми LAN/IP-адресами - опционально с функцией POE+ PSE или POE PD - 1 порт USB, 1 держатель карты microSD, 2 держателя SIM-карты для автоматического переключения на альтернативного поставщика услуг, 2 дискретных входа (I/O), 1 дискретный выход (I/O) и встроенный приемник GPS/Глонасс.

• Сотовая связь 4G LTE Cat.4
• Мощный процессор и увеличенная память
• Расширенный диапазон рабочих температур от -40 °C до +75 °C
• Работа от 10-60 В постоянного тока с защитой от напряжения обратной полярности
• Гибкие возможности выбора портов - 3-портовый коммутатор, Ethernet и последовательные порты RS-232/422/485 с изоляцией
• Поддержка GPS, ГЛОНАСС, BeiDou, Galileo и QZSS
• Держатель карт памяти MicroSD
• Спящий режим для работы от солнечных батарей и аккумуляторов
• Опциональный Wi-Fi промышленного класса
• Возможность настройки ОС и ПО на базе Linux
• Расширенные функции безопасности

Дополнительная информация

---

System
CPU	ARM Cortex-A8, 1000 MHz
Memory	RAM - 512 MB NOR Flash - 256 MB MRAM - 128 KB (128 MB for Router APPs, 128 kB for customer data)
Watchdog	HW Watchdog
RTC	Battery backup RTC
Interfaces
Ethernet	2× Ethernet, RJ45, 10/100 Mbps, Isolation 1.5 kV
Port expansion option BB-SR304xx1xx	3-port Ethernet switch, RJ45, 10/100 Mbps, Isolation 1.5 kV
Port expansion option BB-SR304xx3xx	1× RS232 (Tx, Rx, GND, RTS, CTS), 5-pin terminal block, Isolation 2.5 kV 1× RS485/422 (2× TxRx+, 2× TxRx-), 4-pin terminal block, Isolation 2.5 kV
Port expansion option BB-SR304xx4xx	1× Ethernet, RJ45, 10/100 Mbps, Isolation 2.5 kV 1× RS232 (AUX, GND, Tx, Rx), 4-pin terminal block (no isolation) 1× RS485 (TxRx+, TxRx-, GND), 3-pin terminal block, Isolation 2.5 kV
Port expansion option BB-SR304xx6xx	2× RS485 (2× TxRx+, 2× TxRx-, GND), 5-pin terminal block, Isolation 2.5 kV
I / O	2× Digital Input (60 V AC/DC, 7 mA) 1× Digital Output (60 V AC/DC 300 mA) (6-Way Molex connector)
USB	1× USB 2.0 Host Connector
MicroSD Card	1× Micro SD Card Slot (SDHC, SDXC)
Reset Button	Factory reset
LED Indicators	System-power, Data activity, 3-level signal strength, SIM1/SIM2 status, PoE status, Input 0 status, Input 1 status, Output state, User, ETH
Environmental
Power Supply	10 – 60 V DC (2-Way Molex connector)
Consumption	Idle 2.5 W / Average 4 W / Peak 11 W
Sleep Mode	Yes, 10 mW
Operating Temperature	- 40 to +75 °C
Storage Temperature	- 40 to +85 °C
Humidity	5 to 95 %
IP Cover	IP30
Physical Characteristics
Dimensions	55 × 97 × 125 mm
Enclosure	Robust Metal Case or Plastic Case
Mounting	DIN Rail
Weight	Metal version: 375 g Plastic version: 170 g
WiFi - Optional
Antenna	1× R-SMA connector
Standards	IEEE802.11 a/b/g/n 2.4 GHz / 5 GHz
Security	WEP, TKIP, AES, WPA, WPA2, 802.1X
Modes	Access Point (max 10 clients), Station, Multirole STA & AP
GNSS
Antenna	1× SMA connector, active (50 mA)
Systems	GPS, GLONASS, BeiDou, Galileo
Protocol	NMEA 0183 v3.0
Ac Time-to-First-Fix	Hot start 1 s, Warm start: 29 s, Cold 32 s
Cellular Interface
SIM Slots	2× SIM (Mini SIMs – 2FF)
Antennas	2× SMA connector (1× Main, 1× Diversity)
LTE Parameters	FDD frequencies: B20 (800 MHz), B5 (850 MHz), B8 (900 MHz),B3 (1800 MHz), B1 (2100 MHz), B7 (2600 MHz) TDD frequencies: B40 (2300 MHz), B41 (2500 MHz), B38 (2600 MHz) LTE FDD transfer rate: 150 Mbps (DL) / 50 Mbps (UL) LTE TDD transfer rate: 130 Mbps (DL) / 35 Mbps (UL)
HSPA+ Parameters	Supported frequencies: B5 (850 MHz), B8 (900 MHz), B1 (2100 MHz) Transfer rate: 42 Mbps (DL) / 5.76 Mbps (UL)
UMTS Parameters	Supported frequencies: B5 (850 MHz), B8 (900 MHz), B1 (2100 MHz) Transfer rate: 384 kbps (DL) / 384 kbps (UL)
TD-SCDMA Parameters	Supported frequencies: B5 (850 MHz), B8 (900 MHz), B1 (2100 MHz) Transfer rate: 4.2 Mbps (DL) / 2.2 Mbps (UL)
EDGE/GPRS Parameters	Supported frequencies: B2 (1900 MHz)/ B3 (1800 MHz)/ B5 (850 MHz)/ B8 (900 MHz) Transfer rate: 296Kbps (DL), 236.8Kbps (UL)
