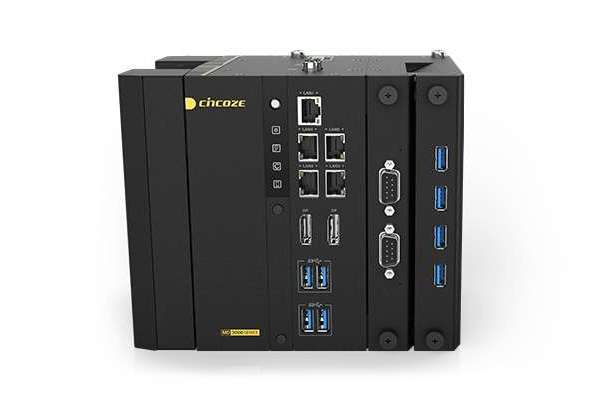

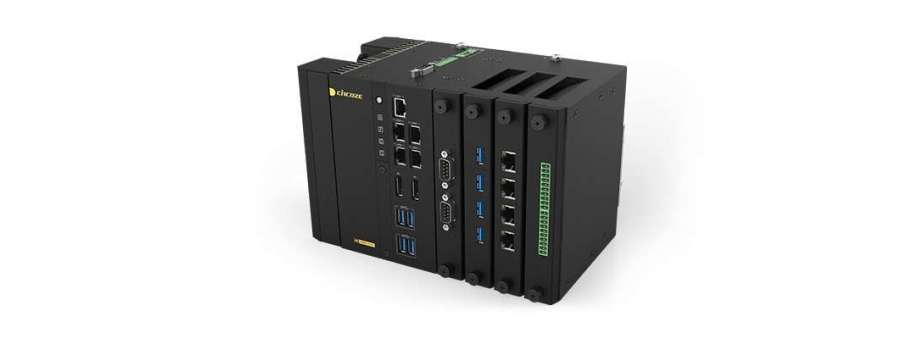

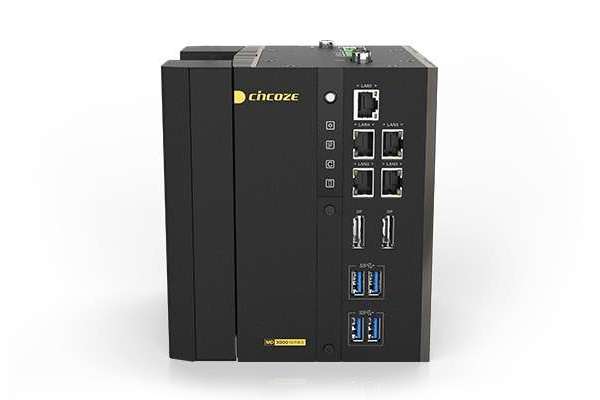

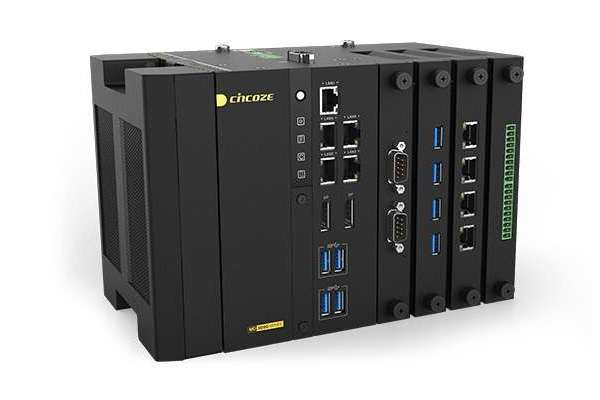

Высокопроизводительный и масштабируемый компьютер, на процессорах Intel Core 14/13/12 поколения, на DIN-рейке Cincoze MD-3000

Производитель: Cincoze
Facebook Twitter Linkedin Mail

Серия Cincoze MD-3000, разработанная для рабочих станций и оборудования в области машинного зрения и интеллектуального производства, представляет собой уникальный встраиваемый компьютер на DIN-рейке с компактными размерами, отличной производительностью, широкими возможностями расширения и высокой надежностью.

- Маленький и мощный: корпус имеет высоту всего 150 мм, но поддерживает процессор Intel® Core™ уровня настольного компьютера. Это позволяет легко справляться с высокоскоростной обработкой изображений и приложениями искусственного интеллекта.

- Компактность и расширяемость: включает в себя несколько встроенных высокоскоростных и промышленных портов ввода/вывода, а также слоты расширения M.2. Поддерживает до шестислотовую модульную платформу расширения (SED), что позволяет гибко устанавливать модули расширения (SEM) для дополнительных функций ввода-вывода, хранения и беспроводной передачи данных.

- Компактность и надежность: прочная конструкция, соответствующая множеству промышленных стандартов (устойчивость к вибрации, ударопрочность, ЭМС, безопасность и т. д.), обеспечивает долговременную стабильную работу в суровых условиях эксплуатации.

Это делает его лучшей вычислительной платформой для приложений машинного зрения на предприятиях интеллектуального производства.

  • Процессор Intel® 14/13/12-го поколения Raptor Lake-S Refresh / Raptor Lake-S / Alder Lake-S Core™ i9/i7/i5/i3
  • Масштабируемая конструкция с опциональной модульной платой расширения для подключения модулей ввода/вывода
  • Компактный размер с поддержкой крепления на DIN-рейку
  • Поддержка двух SSD-накопителей PCIex4 NVMe с функцией RAID

Дополнительная информация

System
Processor
  • 14th Generation Intel® Raptor Lake-S Refresh Series CPU
  • 13th Generation Intel® Raptor Lake-S Series CPU
  • 12th Generation Intel® Alder Lake-S Series CPU
Chipset Intel R680E Chipset
Memory
2x DDR5 SO-DIMM sockets, support Un-buffered and ECC Type memory, up to 96GB
- Core™ i9/i7: Support 5600/4800 MHz with Single Rank memory and 5200/4800 MHz with Dual Rank memory.
- Core™ i5/i3/Pentium®/Celeron®/Intel® Processor: Support 4800 MHz.
BIOS AMI BIOS

Graphics
Graphics Engine
  • Integrated Intel® UHD Graphics 770: Core™ i9/i7/i5
  • Integrated Intel® UHD Graphics 730: Core™ i3
  • Integrated Intel® UHD Graphics 710: Pentium®/Celeron®/Intel® Processor
Maximum Display Output Supports Dual Independent Display
Display Port 2x DisplayPort Connector: 4096 x 2304 @ 60Hz * Verified maximum DP resolution: 3840x2160 @ 60Hz

I/O
LAN
5x GbE LAN, RJ45
- GbE1: Intel® I219
- GbE2~5: Intel® I210
COM 1x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9
USB 4x USB 3.2 Gen1x1(5Gpbs), Type A

Storage / Expansion
M.2 Key M Socket
  • 1x M.2 Key M Type 2280 Socket (PCIe Gen3 x4), Support Storage / Add-on Card Expansion
  • 1x M.2 Key M Type 2280 Socket (PCIe Gen3 x4 / SATA 3.0), Support Storage / Add-on Card Expansion
Expansion Deck 1x PCIex16 interface for Optional Scalable Expansion Deck

Other Function
RAID Supports RAID 0/1/5/10
External FAN Connector 1x External FAN Connector (Support Smart Fan by BIOS)
Clear CMOS Switch 1x Clear CMOS Switch
Reset Button 1x Reset Button
Watchdog Timer Software Programmable, Supports 256 Levels System Reset
Status LED Indicator
  • Power LED
  • Storage LED
  • Thermal LED
  • GPIO LED

Power
Power Button 1x ATX Power On/Off Button
Power Mode Switch 1x AT/ATX Mode Switch
Power Input 9 - 48VDC, 3-pin Terminal Block
Remote Power On/Off 1x Remote Power On/Off, 2-pin Terminal Block
Remote Power LED 1x Remote Power LED, 2-pin Terminal Block
Max Power Consumption
  • 35W CPU: 195.2W
  • 65W CPU: 279.4W - Test conducted with CPU, 1x RAM, and 1x storage - 100% load during burn-in testing
Inrush Current (Peak)
  • 35W CPU: 9.0A@24V
  • 65W CPU: 9.026A@24V

Physical
Dimension ( W x D x H ) 135.5 x 132 x 152.2 mm
Weight Information 3.03 kg
Mechanical Construction Extruded Aluminum with Heavy Duty Metal
Mounting Wall / DIN-RAIL Mount
Physical Design
  • Cableess Design
  • Jumperless Design

Reliability & Protection
Reverse Power Input Protection Yes
Over Voltage Protection
  • Protection Range: 51~58V
  • Protection Type: shut down operating voltage, re-power on at the preset level to recover
Over Current Protection 15A
CMOS Battery Backup SuperCap Integrated for CMOS Battery Maintenance-free Operation
MTBF 356,683 Hours - Database: Telcordia SR-332 Issue3, Method 1, Case 3

Operating System
Windows Windows® 10, Windows® 11
Linux Ubuntu 22.04

Environment
Operating Temperature
  • 35W TDP Processor: -40°C to 65°C (-40 °F to 149°F)
  • 45W TDP Processor: -40°C to 55°C (-40°F to 131°F)
  • 65W TDP Processor: -40°C to 45°C (-40°F to 113°F) * PassMark BurnInTest: 100% CPU, 2D/3D Graphics (without thermal throttling) * With external fan, extended temperature peripherals; Ambient with air flow * According to IEC60068-2-1, IEC60068-2-2, IEC60068-2-14
Storage Temperature -40°C to 85°C (-40 °F to 185°F)
Relative Humidity 95%@65°C
Shock Operating, 30 Grms, Half-sine 11 ms Duration (w/ External Fan & SSD, according to IEC60068-2-27)
Vibration
  • Random Vibration: Operating, 3 Grms, 5-500 Hz, 3 Axes (w/SSD, according to IEC60068-2-64)
  • Sinusoidal Vibration: Operating, 1 Grms, 10-500 Hz, 3 Axes (w/ External Fan & SSD, according to IEC60068-2-6)
EMC CE, UKCA, FCC, ICES-003 Class A
EMI
  • CISPR 32 Conducted & Radiated: Class A
  • EN/BS EN 55032 Conducted & Radiated: Class A
  • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A
  • EN/BS EN61000-3-3 Voltage fluctuations & flicker
  • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A
EMS
  • EN/IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
  • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 10 V/m
  • EN/IEC 61000-4-4 EFT: AC Power: 2 kV; DC Power: 1 kV; Signal: 1 kV
  • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV
  • EN/IEC 61000-4-6 CS: 10V
  • EN/IEC 61000-4-8 PFMF: 50 Hz, 30A/m
  • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 1 cycles at 60 Hz
Industrial Environment
EMC
- EN/BS/IEC 61000-6-4: 2019 Class A
- EN/BS/IEC 61000-6-2: 2019
Safety UL, cUL, CB, IEC, EN 62368-1
