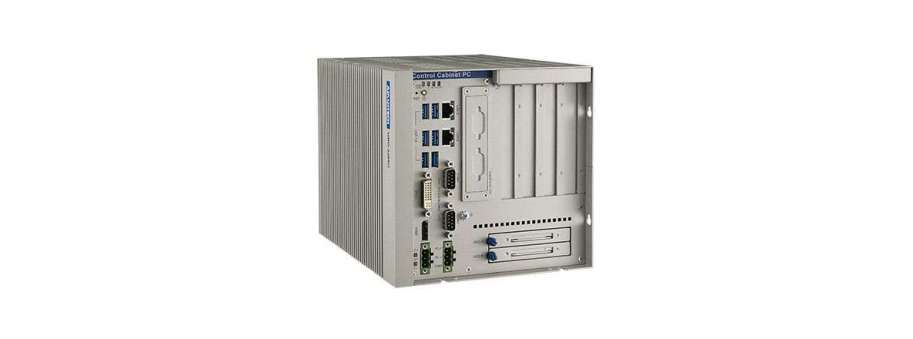

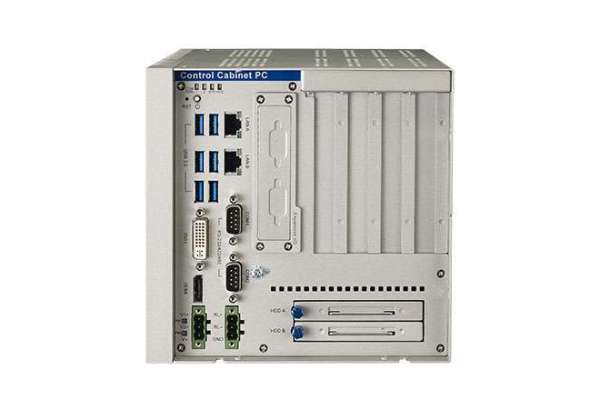

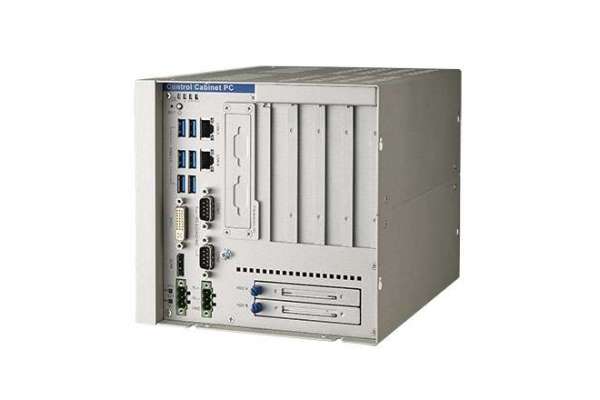

Встроенный ПК UNO-3285G

Встроенный ПК Advantech UNO-3285G с Intel® Core™ i и 4 PCI(e) слотами расширения, 2 x GbE, 2 x mPCIe, HDMI, DVI-I

Промышленные компьютеры >> Встраиваемые компьютеры со слотами PCI/PCI-Ex

 Цены и наличие

Производитель: Advantech Co., Ltd.

Высокопроизводительный безвентиляторный ПК UNO-3283G / 3285G, оснащен процессором Intel® 6-го поколения Core ™ i7 / i5 / i3 и набором микросхем QM170 PCH, богатый ввод / вывод, включает также 6 x USB 3.0, 2 x GigaLAN, 2 x RS UNO-3283G / 3285G, порты -232/422/485 и 2 x RS-232 (контактный разъем), а также интерфейсы дисплея DVI-I и HDMI предназначены для обеспечения высокопроизводительных вычислений и максимальной гибкости для приложений промышленной автоматизации. Предоставление двух отсеков для жестких дисков с возможностью горячей замены и до 5 слотов расширения (2 x PCIe x8, 2 x PCI) поддерживает интеграцию модульных периферийных устройств и обеспечивает гибкую установку в различных конфигурациях шкафа. В дополнение к сменной батарее RTC, доступ к которой можно получить через съемную верхнюю крышку для удобного технического обслуживания, система оснащена двумя входами питания, которые обеспечивают стабильное питание.

  • Четырехъядерные процессоры Intel® 6-го поколения Core ™ i7-6822EQ с 8 ГБ памяти DDR4
  • 2 x GbE, 6 x USB 3.0, 2 x RS-232/422/485, 2 x RS-232 (контактный разъем), 1 x DVI-I, 1 x HDMI
  • 2 x PCIe x8, 2 x PCI, 2 x mPCIe (2 x full), 1x CFast, слот, 1 x mSATA слот (опция)
  • Двойная система горячей замены с поддержкой RAID 0/1
  • Поддерживает протокол Fieldbus по технологии iDoor
  • Двойной источник питания для резервирования мощности
  • Передний светодиодный индикатор для контроля состояния системы

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
UNO-3285G-634AE Промышленный компактный компьютер UNO i3-6102E, 1.9GHz, 8GB RAM, 2 x Lan, 2xPCIex8, 2xPCI, 2 x Full-size mPCIe  59 887,7
UNO-3285G-654AE Промисловий компактний комп'ютер UNO i5-6442EQ, 1.9GHz, 8GB RAM, 2 x Lan, 2xPCIex8, 2xPCI, 2 x Full-size mPCIe  65 544,5
UNO-3285G-674AE Промисловий компактний комп'ютер Advantech UNO-3285G, i7-6822EQ 2.0GHz, 8GB RAM, 2xPCIex8, 2xPCI  75 839,3

Дополнительная информация

Part Number UNO-3285G-634AE UNO-3285G-654AE UNO-3285G-654AE

General


Certifications CE, UL, CCC, FCC, BSMI CE, UL, CCC, FCC, BSMI CE, UL, CCC, FCC, BSMI
Dimensions ( W x D x H ) 182 x 238 x 177 mm (7.2" x 9.4" x 7") 182 x 238 x 177 mm (7.2" x 9.4" x 7") 182 x 238 x 177 mm (7.2" x 9.4" x 7")
Form factor Regular Size Regular Size Regular Size
Mounting Wall mount, Stand mount, Enclosure mount Wall mount, Stand mount, Enclosure mount Wall mount, Stand mount, Enclosure mount
Power Consumption 90W (Typical @ 24V); 120W (Max. @ 24V) 90W (Typical @ 24V); 120W (Max. @ 24V) 90W (Typical @ 24V); 120W (Max. @ 24V)
Power Requirement 10~36 VDC 10~36 VDC 10~36 VDC
Weight (Net) 4.5 kg (9.9 lbs) 4.5 kg (9.9 lbs) 4.5 kg (9.9 lbs)
OS Support WIN7/8/10, WES7, Win10 Ent. LTSB, AdvLinuxTu WIN7/8/10, WES7, Win10 Ent. LTSB, AdvLinuxTu WIN7/8/10, WES7, Win10 Ent. LTSB, AdvLinuxTu

System Hardware


Expansion 2 x Full-size mPCIe, 2 x PCIex8, 2 x PCI (Optional by project: 4 x PCI) 2 x Full-size mPCIe, 2 x PCIex8, 2 x PCI (Optional by project: 4 x PCI) 2 x Full-size mPCIe, 2 x PCIex8, 2 x PCI (Optional by project: 4 x PCI)
LED Indicators LEDs for Power, LAN , Tx/Rx , battery and HDD LEDs for Power, LAN , Tx/Rx , battery and HDD LEDs for Power, LAN , Tx/Rx , battery and HDD
Storage One mSATA slot; One CFast slot (sh) Two built-in 2.5" SATA HDD brackets with support for RAID 0/1. (Compatible with 9.5mm height HDD) One mSATA slot; One CFast slot (sh) Two built-in 2.5" SATA HDD brackets with support for RAID 0/1. (Compatible with 9.5mm height HDD) One mSATA slot; One CFast slot (sh) Two built-in 2.5" SATA HDD brackets with support for RAID 0/1. (Compatible with 9.5mm height HDD)
Ethernet LAN A: Intel® i210-IT GbE, IIEEE802.1AS, 802.3az, LAN B: Intel® i219-LM GbE, Intel® AMT, IEEE802.1AS, 802.3az LAN A: Intel® i210-IT GbE, IIEEE802.1AS, 802.3az, LAN B: Intel® i219-LM GbE, Intel® AMT, IEEE802.1AS, 802.3az LAN A: Intel® i210-IT GbE, IIEEE802.1AS, 802.3az, LAN B: Intel® i219-LM GbE, Intel® AMT, IEEE802.1AS, 802.3az
Graphics Engine Intel® HD Graphics Intel® HD Graphics Intel® HD Graphics
Processor Intel Core™ i3-6102E 1.9GHz Intel Core™ i5-6442EQ 1.9GHz Intel R Core™ i7-6822EQ 2.0GHz SkyLake-H Quad Core L2
System Chip Intel QM170 Intel QM170 Intel QM170
Memory Built-in 8GB DDR4 2133 MHz, two sockets support up to 32GB Built-in 8GB DDR4 2133 MHz, two sockets support up to 32GB Built-in 8GB DDR4 2133 MHz, two sockets support up to 32GB
Watchdog Timer Programmable 255 levels timer interval, from 1 to 255 sec Programmable 255 levels timer interval, from 1 to 255 sec Programmable 255 levels timer interval, from 1 to 255 sec
BIOS AMI UEFI 128Mbit Flash BIOS AMI UEFI 128Mbit Flash BIOS AMI UEFI 128Mbit Flash BIOS

I/O Interface


Power Connector 2 x 3 Pin, terminal Block to support dual power input and relay output 2 x 3 Pin, terminal Block to support dual power input and relay output 2 x 3 Pin, terminal Block to support dual power input and relay output
Audio Mic-in, Line-In, Line-Out (Pin Header) Mic-in, Line-In, Line-Out (Pin Header) Mic-in, Line-In, Line-Out (Pin Header)
Displays 1 x VGA, supports 1920 x 1080 @ 60Hz 24bpp, 1 x HDMI 1.4a, supports 1920 x 1080 @ 60Hz 24bpp 1 x VGA, supports 1920 x 1080 @ 60Hz 24bpp, 1 x HDMI 1.4a, supports 1920 x 1080 @ 60Hz 24bpp 1 x VGA, supports 1920 x 1080 @ 60Hz 24bpp, 1 x HDMI 1.4a, supports 1920 x 1080 @ 60Hz 24bpp
USB Port 6 x USB 3.0 Ports

6 x USB 3.0 Ports

6 x USB 3.0 Ports

LAN Ports 1 x RJ45, 10/100/1000 Mbps IEEE 802.3u 1000Base-T Fast Ethernet 1 x RJ45, 10/100/1000 Mbps IEEE 802.3u 1000Base-T Fast Ethernet 1 x RJ45, 10/100/1000 Mbps IEEE 802.3u 1000Base-T Fast Ethernet
Serial Ports 2 x RS-232/422/485 with DB9 connectors RS-485 auto flow control, 50~115.2kbps, 2 x RS-232 (optional pin header) 2 x RS-232/422/485 with DB9 connectors RS-485 auto flow control, 50~115.2kbps, 2 x RS-232 (optional pin header) 2 x RS-232/422/485 with DB9 connectors RS-485 auto flow control, 50~115.2kbps, 2 x RS-232 (optional pin header)

Environment


Shock Protection Operating, IEC 60068-2-27, 50G, half sine, 11ms Operating, IEC 60068-2-27, 50G, half sine, 11ms Operating, IEC 60068-2-27, 50G, half sine, 11ms
Vibration Protection Operating, IEC 60068-2-64, 4Grms, random, 5 ~ 500Hz, 1hr/axis (SSD); 1.5Grms, random, 5 ~ 500Hz, 1hr/axis (HDD) Operating, IEC 60068-2-64, 4Grms, random, 5 ~ 500Hz, 1hr/axis (SSD); 1.5Grms, random, 5 ~ 500Hz, 1hr/axis (HDD) Operating, IEC 60068-2-64, 4Grms, random, 5 ~ 500Hz, 1hr/axis (SSD); 1.5Grms, random, 5 ~ 500Hz, 1hr/axis (HDD)
Operating Temperature -20 ~ 60°C (-4 ~ 140°F) with 0.7m/s airflow environment 0~50°C (32 ~ 122°F) for UNO-3283G-6541AE -20 ~ 60°C (-4 ~ 140°F) with 0.7m/s airflow environment 0~50°C (32 ~ 122°F) for UNO-3283G-6541AE -20 ~ 60°C (-4 ~ 140°F) with 0.7m/s airflow environment 0~50°C (32 ~ 122°F) for UNO-3283G-6541AE
Storage Temperature -40 ~ 85°C ( -40 ~ 185°F) -40 ~ 85°C ( -40 ~ 185°F) -40 ~ 85°C ( -40 ~ 185°F)
Relative Humidity 10 ~ 95% @ 40°C non-condensing 10 ~ 95% @ 40°C non-condensing 10 ~ 95% @ 40°C non-condensing
