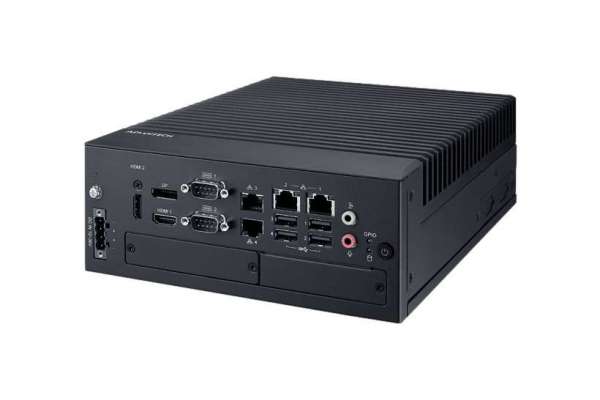

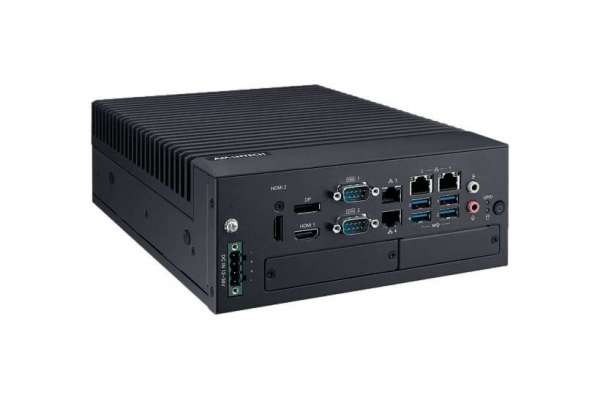

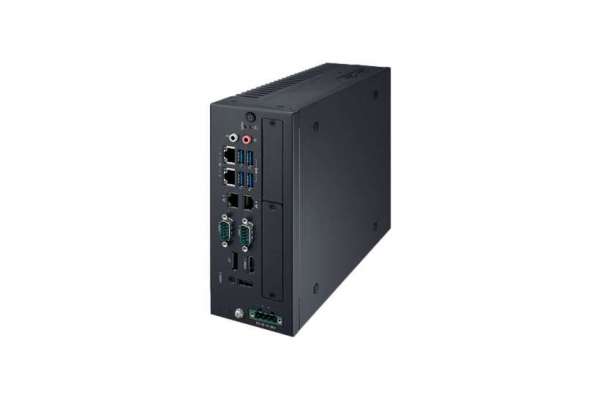

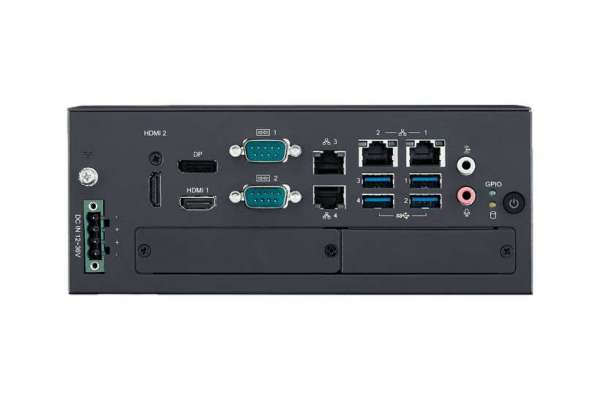

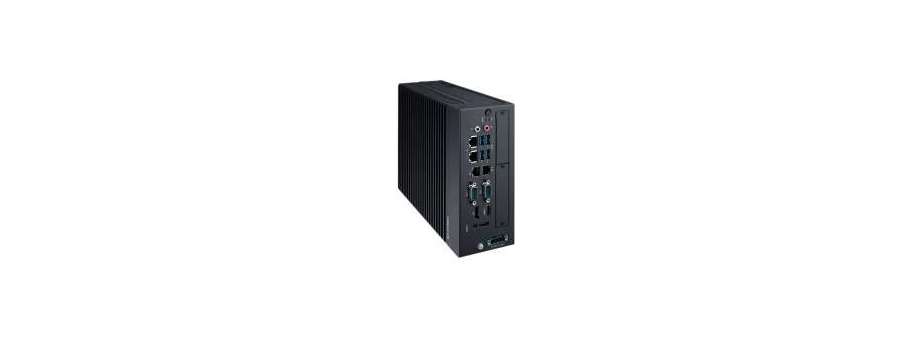

Компактная система без вентилятора с процессором Intel® Core™ Ultra (LGA1851) Advantech MIC-780

  • Процессоры Intel® Core™ Ultra (серия 2) с разъемом LGA1851 и чипсетом W880/H810
  • Широкий диапазон рабочих температур (-20 ~ 60 °C)
  • 2 x HDMI и 1 x DP
  • 4 x GbE и 4 x USB 3.2
  • 2 x RS-232/422/485 и 4 x RS232 последовательных порта (опционально)
  • 2 x 2,5" HDD/SSD и 1 x NVMe M.2
  • Диапазон входного напряжения 12 ~ 36 В постоянного тока
  • Защита от пыли IP40 для использования в суровых условиях
  • Поддержка технологий FlexIO и iDoor
  • Поддержка модулей Advantech i-Modules
  • Поддержка Advantech SUSI API и встроенных программных API
  • Поддержка технологий Intel® vPro™/AMT и TPM
  • Поддержка решения Advantech iBMC 1.2 для удаленного внеполосного управления питанием на DeviceOn

Intel® Core™ Ultra Processors

CPU Ultra 9 285 Ultra 9 285T U7-265 U7-265T U7-265F U5-225 U5-225F
P-core Base Frequency 2.5 GHz 1.4 GHz 2.4 GHz 1.5 GHz 2.4 GHz 3.3 GHz 3.3 GHz
L3 Cache 36 MB 36 MB 30 MB 30 MB 30 MB 20 MB 20 MB
Cores 24 24 20 20 20 10 10
Processor Base Power 65 W 35 W 65 W 35 W 65 W 65 W 65 W

Дополнительная информация

Memory

Technology Dual-channel DDR5 6400 MHz (W880 SKU supports ECC)
Socket 2 x 262-pin DDR5 SODIMM (up to 64GB per socket)
Maximum Capacity 128GB

Display

Chipset
  • Chipset integrated Intel Xe
  • LPG Graphics
DP 1 x DP, up to 4096 x 2160@30Hz
HDMI 2 x HDMI, up to 4096 x 2160@30Hz
Multiple Display 3 x independent displays

Ethernet

Controller
  • W880 Ethernet 1: Intel® I219LM, Ethernet 2 - 4: Intel® i210IT
  • H810 Ethernet 1: Intel® I219V, Ethernet 2: Intel® i210IT
Interface
  • W880: 4 x RJ45
  • H810: 2 x RJ45
Storage
HDD 2 x 2.5" 7mm thickness/SSD (2 x 3.5" HDD by i-Module)
NVMe M.2 1 x M Key 2280 with PCIe Gen 4 x 4 (W880 SKU, operating temp. -20 ~ 50 °C)

I/O

USB
  • W880: 2 x USB 3.2 (Gen2), 2 x USB 3.2 (Gen1), 1 x USB 2.0 (Internal)
  • H810: 2 x USB 3.2 (Gen2), 2 x USB 3.2 (Gen1)
Serial Port 2 x DB9, RS-232/422/485 support auto flow control; 4 x RS-232 (Optional 98R17500601)
Audio 2 (1 x line out and 1 x mic in)

Expansion

Module Supports Advantech MIC-78 series i-Module
Mini PCIe 1 x mini PCIe (PCIe/ USB2.0)
M.2
  • W880: 1x M.2 3042/3052/2242 B-key (PCIe x1, USB 3.0, USB 2.0) for 5G & iDoor
  • H810: 1x M.2 3042/3052/2242 B-key (PCIe x1, USB 2.0) for 5G & iDoor

LED and Switch

LED 2 (1 x Storage and 1 x GPIO)
Button 1 x Power on/off switch
Remote Switch Yes, 2pin terminal block (Optional 98R17500701)

Power

Type ATX/AT
Input Voltage 12 ~ 36 VDC
Power consumption Maximun: 115W

Watchdog Timer

Output System reset
Interval Programmable 1 ~ 255 sec/min

Environment

Temperature

- 65W CPU w/ industrial wide Temp. SSD

Standard: -20 ~ 50°C with 0.7 m/s air flow (for Ultra 9 285, Ultra 9 285T, U7-265)

- 35W CPU w/ industrial wide Temp. SSD

Standard: -20 ~ 60°C with 0.7 m/s air flow (for U7-265T, U7-265F)

- Non-operating

-40 ~ 85°C (for U5-225, U5-225F)

Humidity 95% @ 40 °C (non-condensing)
Vibration

With SSD: 3 Grms @ 5 ~ 500 Hz, random, 1 hr/axis

2G (for U7-265T, U7-265F)

Shock
  • With SSD: 20G, IEC-68-2-27, half-sine wave, 11 ms duration
  • 50G 11 ms (for U7-265T, U7-265F)

Mechanical

Dimensions (W x H x D) 195 x 80 x 240 mm (7.6" x 3.1" x 9.5")
Bare-bone Weight 3.8 KG (8.4 lbs)
Installation Desktop, Wall mount (optional 98R17500210), Din rail mount (optional 98R17500210)

Certifications

EMC CE/FCC Class A, CCC, BSMI
Safety CB/UL, CCC, BSMI
OS Support Windows10/11, Linux OS
