Материнская плата ATX AIMB-701

Материнская плата ATX Advantech AIMB-701 LGA1155 с чипсетом H61, 5 слотов PCI, PCI-E x16 и PCI-E x4, 4 порта RS232

Компоненты >> Материнские платы ATX и mini-ITX

Производитель: Advantech Co., Ltd.

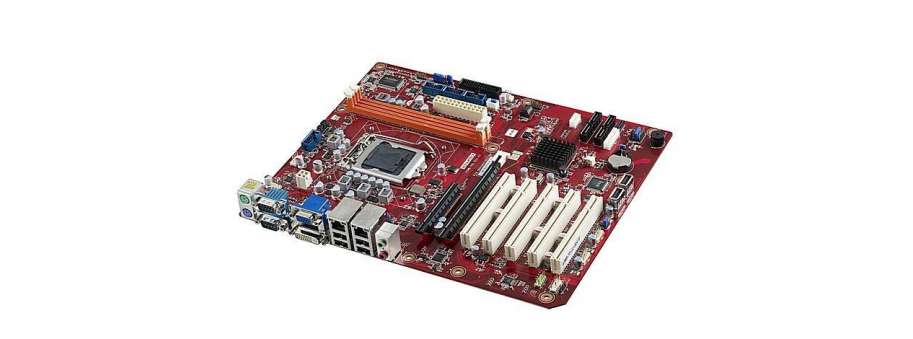

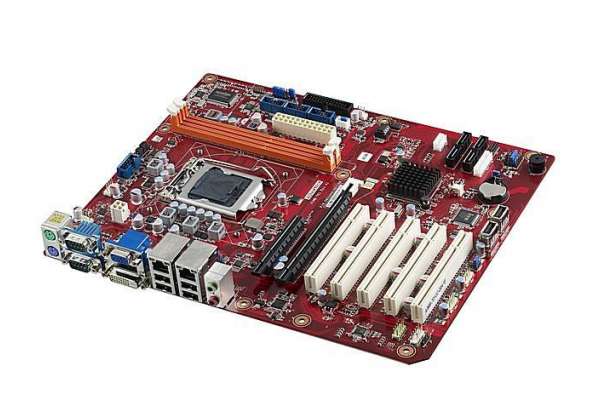

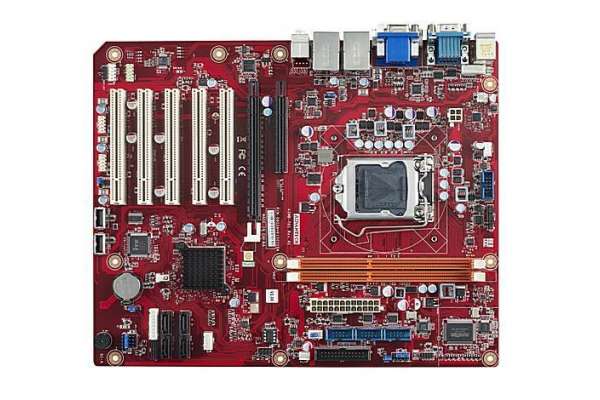

Advantech AIMB-701 это промышленная материнская плата формата ATX, оснащенная 5-ю слотами PCI, слотами PCI-E x16 и PCI-E x4.

Плата AIMB-701 использует встроенный графический контроллер Intel HD на чипсете H61 с сокетом LGA1155 для установки процессоров Intel ® Core™ i7/i5/i3/Pentium 3-го поколения.

На плате есть 2 сокета для установки оперативной памяти общим объемом до 16 ГБ, 2 сетевых интерфейса 1000Base-TX (Gigabit Ethernet). Для подключения различных устройств на плате имеется VGA/DVI видео выходы (поддерживается конфигурация с выводом изображения на два независимых монитора), 4 интерфейса SATA, от 8 до 10 портов USB, аналоговый аудио вход/выход и 4 последовательных интерфейса RS232, один из которых работает в режиме RS485 с автоматическим управлением направлением передачи.

Плата питается с помощью стандартного ATX разъема.

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
AIMB-701G2-00A1E Промышленная материнская плата H61 LGA 1155 ATX Motherboard w/ PCIex 16, 5 PCI, 2 LAN  7 281,1
AIMB-701VG-00A1E Промышленная материнская плата H61 LGA 1155 ATX Motherboard w/ PCIex 16, 5 PCI, 1 LAN  6 546,4

Дополнительная информация



AIMB-701G2-00A1E

AIMB-701VG-00A1E

Form Factor

Form Factor

ATX

ATX

Процессор

CPU

Intel Core i3/i5/i7 (LGA1155)

Intel Core i3/i5/i7 (LGA1155)

Frequency

Up to 3.4 GHz

Up to 3.4 GHz

L2 Cache

-

-

L3 Cache

8MB/6MB/3MB

8MB/6MB/3MB

BIOS

AMI EFI 64 Mbit

AMI EFI 64 Mbit

Chipset

Intel H61

Intel H61

Integrated Graphics

Yes

Yes

FSB

-

-

Память

Technology

DDR3 1600 MHz

DDR3 1600 MHz

Capacity

Up to 16 GB (8 GB per DIMM)

Up to 16 GB (8 GB per DIMM)

ECC Support

-

-

Socket

2 x 240-pin UDIMM

2 x 240-pin UDIMM

Видео

Controller

Intel HQ Graphics Integrated

Intel HQ Graphics Integrated

Graphic Memory

Share system memory up to 1 GB with 2 GB and above memory installed

Share system memory up to 1 GB with 2 GB and above memory installed

Multiple Display

Dual

-

Display Interface

VGA: Up to 2048 x 1536 DVI-D: Up to 1920 x 2000

VGA: Up to 2048 x 1536

Расширение

PCI Express x 16

1

1

PCI Express x 4

-

1

PCI Express x 1

1

-

PCI

5

5

LPC

1

1

Ethernet

Controller

LAN1: Intel 82579V LAN2: Intel 82583V

LAN1: Intel 82579V

Speed

10/100/1000 Base-T

10/100/1000 Base-T

Connector

2 x RJ45

1 x RJ45

Сторожевой таймер

Output

System Reset

System Reset

Interval

Programmable 1~255 sec

Programmable 1~255 sec

Порты ввода вывода

SATA

4 x SATA II

4 x SATA II

USB3.0

0

0

USB2.0

6

6

GPIO

8-bit

8-bit

LPT

1

1

COM Port

4 (3 x RS232, 1 x RS232/422/485)

-

PS/2 Keyboard/Mouse

1

1

SPDIF

1

1

System Fan

2

2

Интерфейсы

Display

2

1

USB3.0

-

-

USB2.0

4

4

COM

2 (2 x RS232)

2 (2 x RS232)

PS/2

2(1 x keyboard and 1 x mouse)

2(1 x keyboard and 1 x mouse)

Audio

2 (Mic-in, Line-out)

2 (Mic-in, Line-out)

LPT

-

-

DVI

1

-

Ethernet

2

1

VGA

1

1

Характеристики

Dimensions (LxW)

304.8 x 244 mm (12" x 9.6")

304.8 x 244 mm (12" x 9.6")

Сертификация

EMC

CE, FCC

CE, FCC

Удаленное управление

Software

SUSIAccess

SUSIAccess
