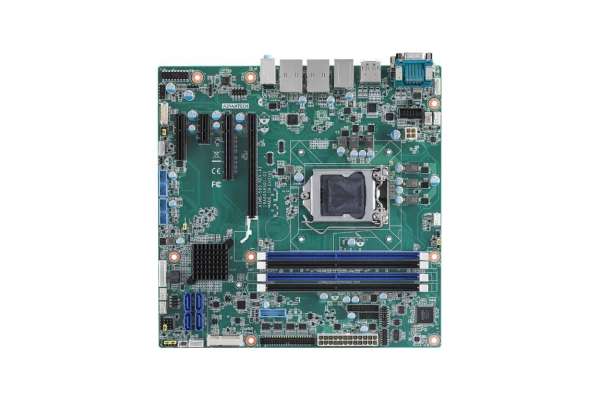

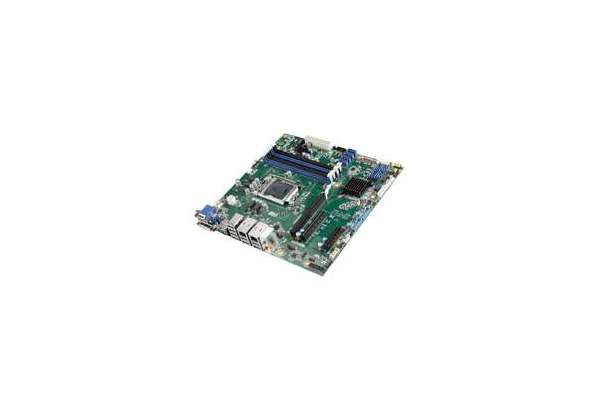

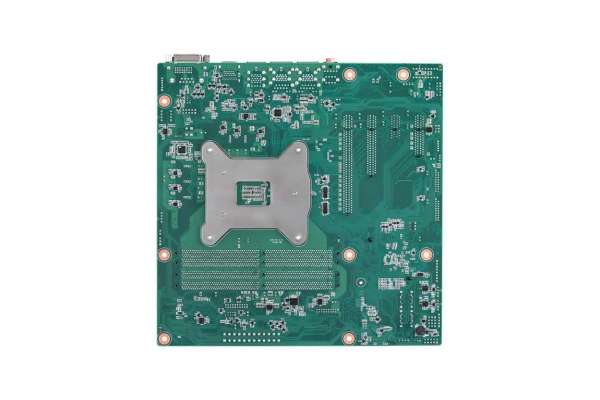

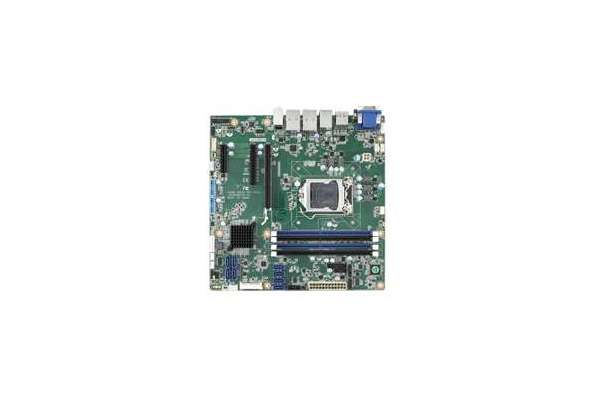

Промышленная материнская плата microATX LGA1151 для Core™ 6/7-Gen с DVI-D/HDMI/DP/eDP/VGA, 6 COM портов Advantech AIMB-585
Семейство промышленных microATX материнских плат Advantech серии AIMB-585 включает в себя несколько моделей на чипсетах Q170/C236/H110 и поддерживает процессоры Intel® Xeon®/ 6th & 7th Gen Core™ i7/i5/i3.
Основные отличия моделей
| Модель | Чипсет | Процессор | Макс ОЗУ | ECC |
| AIMB-585L | Intel H110 | Intel® Core™ i7/i5/i3/Pentium | 32ГБ | |
| AIMB-585QG2 | Intel Q170 | Intel® Core™ i7/i5/i3/Pentium | 64ГБ | |
| AIMB-585WG2 | Intel C236 | Intel Xeon/ Core i7/ i5/ i3/ Pentium/ Celeron | 64ГБ | Да |
| AIMB-585SV | Intel C236 | Intel Xeon/ Core i7/ i5/ i3/ Pentium/ Celeron | 64ГБ | Да |
Плата оснащена 4-мя сокетами для установки оперативной памяти DDR4 общим объемом до 64 ГБ и имеет 4 слота PCI-Ex (PCI-E x16, x8, x4 и x1), 2 сетевых интерфейса 1000Base-TX (Gigabit Ethernet).
Для подключения различных устройств на плате имеется DVI-D/HDMI/DP++/eDP/VGA видео-выходы, 4 интерфейса SATA III, 12 портов USB, аналоговый аудио вход/выход и 6 последовательных интерфейсов RS-232.
Плата питается с помощью стандартного ATX разъема.
Дополнительная информация
AIMB-585
6th & 7th Gen Intel® Xeon E3/ Core™ i7/i5/i3 LGA1151 uATX with DVI-D/HDMI/DP++/eDP/VGA, 6 COM, Dual LAN, SATAIII,12 USB3.0
- Supports Intel® Xeon®/ 6th & 7th Gen Core™ i7/i5/i3 processor with Q170/C236/H110 chipset
- Four DIMM sockets support up to 64GB DDR4 2133/2400 MHz SDRAM
- Supports DVI-D,HDMI,DP++,eDP,VGA(optioanl) display
- Supports Intel AMT 11.0 and Intel vPro competent
- Supports PCIE Gen3, 10 x USB 3.0, 4 x SATAIII and dual GbE LAN, mini-PCIe
- Supports Software RAID 0, 1, 5, 10, TPM 1.2 (optional)
- Supports WISE PaaS/RMM and Embedded Software APIs
6th & 7th Gen Intel® Xeon E3/ Core™ i7/i5/i3 LGA1151 uATX with DVI-D/HDMI/DP/eDP/VGA, 6 COM, Dual LAN, SATAIII,12 USB3.0
AIMB-585SV
6th & 7th Gen Intel® Xeon E3/ Core™ i7/i5/i3 LGA1151 uATX with DVI-D/HDMI2.0/DP++/eDP/VGA, 2 COM, Dual LAN, 8 SATAIII, 1 miniPCIe (mSATA support),10 USB3.0, 2 USB2.0
- Supports WISE PaaS/RMM and Embedded Software APIs
- Supports Software RAID 0, 1, 5, 10, TPM 1.2/2.0 (optional)
- Supports PCIE Gen3, 10 x USB 3.0, 2 USB 2.0, 8 x SATAIII, 1 miniPCIe(mSATA) and dual GbE LAN
- Supports Intel AMT 11.0 and Intel vPro competent
- Supports DVI-D,HDMI2.0 ,DP++,eDP,VGAdisplay
- Four DIMM sockets support up to 64GB DDR4 2133/2400 MHz SDRAM
- Supports Intel® Xeon®/ 6th & 7th Gen Core™ i7/i5/i3 processor with C236 chipset
6th & 7th Gen Intel® Xeon E3/ Core™ i7/i5/i3 LGA1151 uATX with DVI-D/HDMI2.0/DP /eDP/VGA, 2 COM, Dual LAN, 8 SATAIII, 1 miniPCIe (mSATA support),10 USB3.0, 2 USB2.0
