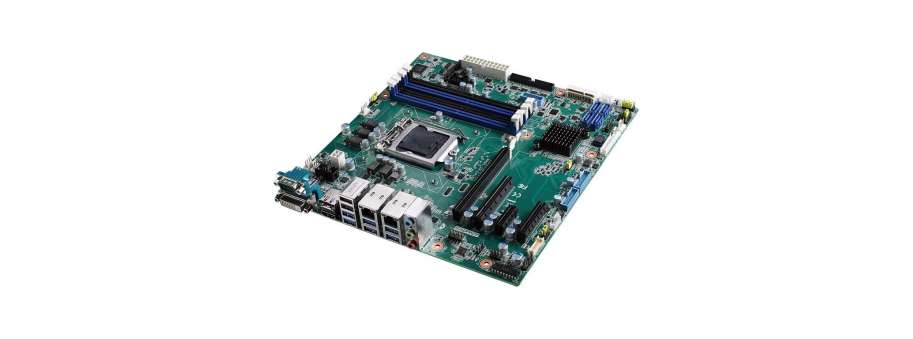

Промислова материнська плата microATX LGA1151 для Core™ 6/7-Gen з DVI-D/HDMI/DP/eDP/VGA, 6 COM портів Advantech AIMB-585
Родина промислових microATX материнських плат Advantech серіїї AIMB-585 включає в себе декілька моделей на чіпсетах Q170/C236/H110 та підтримує процесори Intel® Xeon®/ 6th & 7th Gen Core™ i7/i5/i3.
Основні відмінності моделей
| Модель | Чіпсет | Процесор | Макс ОЗУ | ECC |
| AIMB-585L | Intel H110 | Intel® Core™ i7/i5/i3/Pentium | 32ГБ | |
| AIMB-585QG2 | Intel Q170 | Intel® Core™ i7/i5/i3/Pentium | 64ГБ | |
| AIMB-585WG2 | Intel C236 | Intel Xeon/ Core i7/ i5/ i3/ Pentium/ Celeron | 64ГБ | так |
| AIMB-585SV | Intel C236 | Intel Xeon/ Core i7/ i5/ i3/ Pentium/ Celeron | 64ГБ | так |
Плата оснащена 4-ма сокетами для встановлення оперативної пам'яті DDR4 загальним обсягом до 64 ГБ та має 4 слота PCI-Ex (PCI-E x16, x8, x4 и x1), 2 смережевих інтерфейса 1000Base-TX (Gigabit Ethernet).
Для підключення різноманітних пристроїв на плате є DVI-D/HDMI/DP++/eDP/VGA відео-виходи, 4 інтерфейса SATA III, 12 портів USB, аналоговий аудіо вхід/вихід та 6 послідовних інтерфейсів RS-232.
Плата живиться за допомогою стандартного ATX роз'єму.
Додаткова інформація
AIMB-585
6th & 7th Gen Intel® Xeon E3/ Core™ i7/i5/i3 LGA1151 uATX with DVI-D/HDMI/DP++/eDP/VGA, 6 COM, Dual LAN, SATAIII,12 USB3.0
- Supports Intel® Xeon®/ 6th & 7th Gen Core™ i7/i5/i3 processor with Q170/C236/H110 chipset
- Four DIMM sockets support up to 64GB DDR4 2133/2400 MHz SDRAM
- Supports DVI-D,HDMI,DP++,eDP,VGA(optioanl) display
- Supports Intel AMT 11.0 and Intel vPro competent
- Supports PCIE Gen3, 10 x USB 3.0, 4 x SATAIII and dual GbE LAN, mini-PCIe
- Supports Software RAID 0, 1, 5, 10, TPM 1.2 (optional)
- Supports WISE PaaS/RMM and Embedded Software APIs
6th & 7th Gen Intel® Xeon E3/ Core™ i7/i5/i3 LGA1151 uATX with DVI-D/HDMI/DP/eDP/VGA, 6 COM, Dual LAN, SATAIII,12 USB3.0
AIMB-585SV
6th & 7th Gen Intel® Xeon E3/ Core™ i7/i5/i3 LGA1151 uATX with DVI-D/HDMI2.0/DP++/eDP/VGA, 2 COM, Dual LAN, 8 SATAIII, 1 miniPCIe (mSATA support),10 USB3.0, 2 USB2.0
- Supports WISE PaaS/RMM and Embedded Software APIs
- Supports Software RAID 0, 1, 5, 10, TPM 1.2/2.0 (optional)
- Supports PCIE Gen3, 10 x USB 3.0, 2 USB 2.0, 8 x SATAIII, 1 miniPCIe(mSATA) and dual GbE LAN
- Supports Intel AMT 11.0 and Intel vPro competent
- Supports DVI-D,HDMI2.0 ,DP++,eDP,VGAdisplay
- Four DIMM sockets support up to 64GB DDR4 2133/2400 MHz SDRAM
- Supports Intel® Xeon®/ 6th & 7th Gen Core™ i7/i5/i3 processor with C236 chipset
6th & 7th Gen Intel® Xeon E3/ Core™ i7/i5/i3 LGA1151 uATX with DVI-D/HDMI2.0/DP /eDP/VGA, 2 COM, Dual LAN, 8 SATAIII, 1 miniPCIe (mSATA support),10 USB3.0, 2 USB2.0
