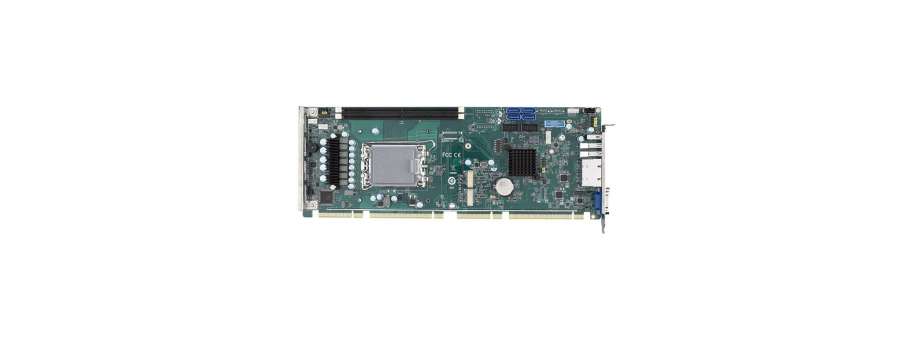

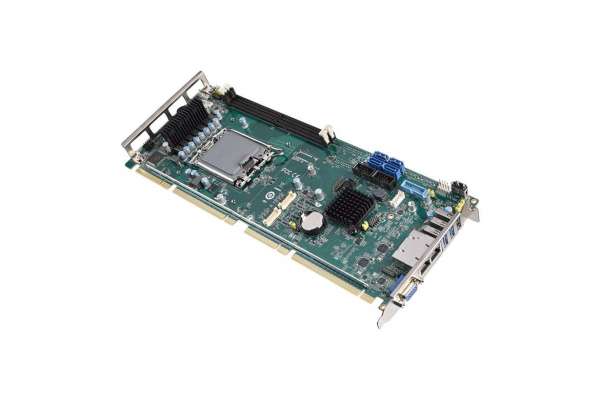

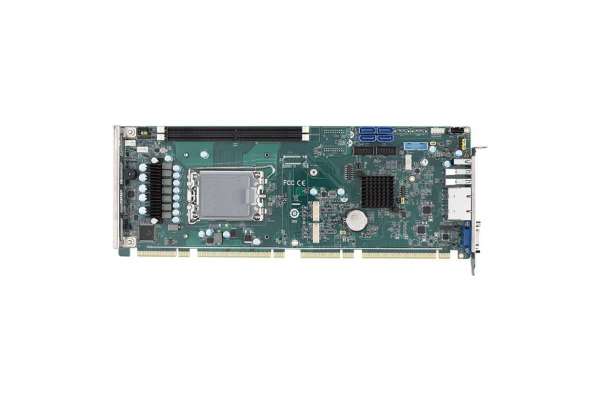

Системная плата LGA1700 12-го/13-го поколения Intel® Core™ i9/i7/i5/i3/Pentium® с DDR5, SATA 3.0, USB 3.2, Dual 2.5GbE и тремя дисплеями Advantech PCE-5033

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
PCE-5033G2-00A1 LGA1700 H610 FSHB DDR5/dual LAN  35 817,0
  • Процессор Intel® Core™ i9/i7/i5/i3/Pentium LGA1700 с чипсетом H610E
  • До 64 ГБ двухканальной (неECC) оперативной памяти DDR5 5600 МГц
  • PCIe 3.0, USB 3.2, SATA 3.0 и Dual 2.5GbE LAN
  • Поддержка VGA и 2 x DVI-D/DP/HDMI (с дополнительным кабелем)
  • Поддержка модулей TPM и COM компании Advantech, SUSI 4.0 и встроенных программных API.

Примечание: платформа Legacy не поддерживается.

*Более подробную информацию см. в техническом описании

Дополнительная информация

Bus

PCI-Express 1 x PCIe x16 and 1 x PCIe x4 to backplane
PCI 4 x PCI master to backplane, 32-bit, 33 MHz

Memory

Technology Dual-channel (Non-ECC) U-DIMM DDR5 5600 MHz
Max. Capacity Up to 64GB (based on CPU)
Socket 2 x DDR5 288-pin DIMM

Graphics

Controller Chipset integrated with Intel® UHD Graphics
VRAM Shared system memory is subject to OS
VGA Supports resolutions of up to 2048 x 1152 pixel @ 60 MHz
DVI-D Supports resolutions of up to 1920x 1200 @ 60 MHz
Display Port Supports resolutions of up to 4096 x 2160 @ 60 MHz
HDMI Supports resolutions of up to 1920 x 1080 @ 60MHz
Triple Display 1st: VGA, 2nd DP/DVI-D/HDMI, 3rd DP/DVI-D/HDMI (2nd and 3rd display via optional cable)

Ethernet

Interface 10/100/1000/2500 Mbps
Controller
  • LAN 1: Intel® I226V
  • LAN 2: Intel® I226V
Connector with LED 2 x RJ45

Rear I/O

USB 3.2 Gen1 2
USB2.0 1
Ethernet 2
VGA 1

Internal Connector

USB 5 x USB 2.0 ( 1 USB Type A + 4 to backplane), 2 x USB 3.2
SATA 4
M.2 (2280 Type M) N/A
DP/DVI-D/HDMI 2 (Pin header)
COM 2 x RS232
GPIO 8bit

Watchdog Timer

Output System reset
Interval Programmable 1-255 sec

Miscellaneous

Audio Intel® High Definition audio interface (requires audio extension module PCA-AUDIO-HDB1E)

Power Requirement

Test Environment Intel i9-12900E, Memory *2 DDR5 16GB
Voltage +3.3V, +5V, +12V
Current 2.52A, 4.13A, 6.86A

Environment

Temperature
  • Operating: 0 ~ 60 °C (dependent on CPU and cooler solution)
  • Non-Operating: -40 ~ 85 °C
Humidity
  • Operating: 40 °C @ 85% relative humidity (non-condensing)
  • Non-Operating: 60 °C @ 95% relative humidity (non-condensing)

Physical

Dimensions (L x H) 338 x 122 mm (13.3" x 4.8")
