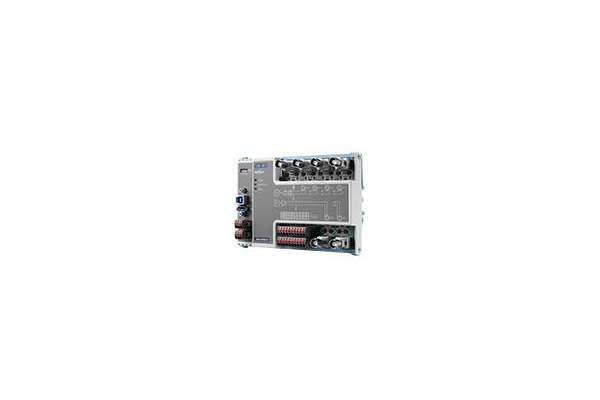

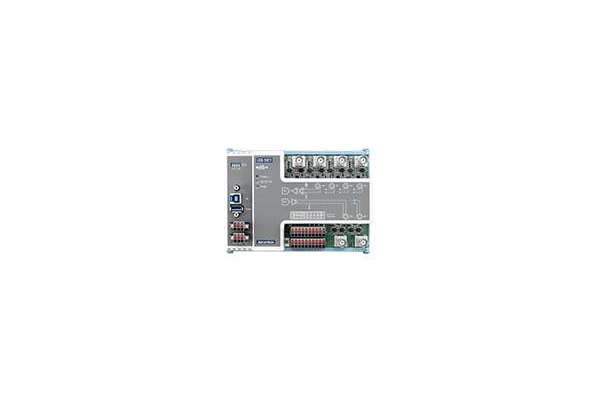

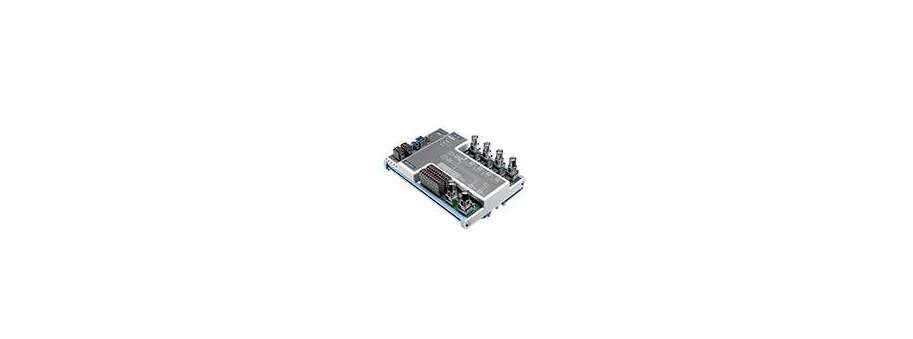

Модуль с 4-мя аналоговыми входами и поддержкой IEPE датчиков Advantech USB-5801
Цены и наличие
| Код товара | Описание товара | Цена с НДС | Наличие на складе |
|---|---|---|---|
| USB-5801-AE | Зовнішній модуль вводу-виводу Advantech 4-ch, 24-bit, 192 kS/s DSA USB3.0 module | 79 119,0 |
USB-5801 - это высокоточный модуль USB 3.0 для сбора динамических сигналов, специально разработанный для вибрационных и акустических измерений. Он обеспечивает четыре дискретных 24-битных входа датчика IEPE одновременно с частотой дискретизации до 192 кС / с для измерений с высоким разрешением. Он также оснащен двумя 24-битными аналоговыми выходами с частотой обновления до 192 кС / с. Кроме того, он имеет два входа тахометра, данные которых можно соотнести с данными датчика. Встроенный USB-концентратор позволяет подключать этот модуль последовательно с другими продуктами серии USB-5000.
- USB 3.0 SuperSpeed и последовательное соединение с помощью встроенного USB-концентратора
- Одновременное считывание с 4 аналоговых входов, до 192 кС / с
- АЦП с 24-битным разрешением с общим гармоническим искажением -94 дБ плюс шум (THD + N)
- Встроенный фильтр сглаживания
- 2 мА встроенные электронные пьезоэлектрические (IEPE) токи возбуждения
- 2 аналоговых выхода с частотой обновления до 192 кС / с
- ЦАП с 24-битным разрешением и общим гармоническим искажением -90 дБ плюс шум (THD + N)
- 2 входа тахометра для измерения периода или частоты
- 4-канальный изолированный цифровой вход и 4-канальный изолированный цифровой выход
Дополнительная информация
| Part Number | USB-5801-AE |
Analog Input |
|
| Sampling Rates(S/s) | 1 ~ 192 kS/s |
| Resolution(Bits) | 24 |
| Channels | 4 |
| Input coupling | AC/DC |
| Type | Simultaneous Sample |
| Trigger Mode | Start, delay to start, stop, or delay to stop trigger |
| Bipolar Inputs (V) | ±1 V, ±2 V, ±5 V, ±10 V |
| IEPE Excitation | 2 mA |
Analog Output |
|
| Channels | 2 |
| Update Rate(S/s) | 1 ~ 192 kS/s |
| Resolution(Bits) | 24 |
| Output Ranges | ±1 V, ±10 V |
Isolated Digital I/O |
|
| Input Range | Logic 0: 3 V max.; Logic 1: 10 V min. (30 VDC max.) |
| Opto-isolator Response Time | 100us |
| Isolation Protection | 2,500 VDC |
| Output Ranges | 5 ~ 40 VDC |
| Input Channels | 4 |
| Digital Filter | 16 µs ~ 131 ms |
| Output Channels | 4 |
| Load current | 350mA/ch (sink) |
General |
|
| Bus | USB 3.0 |
| Dimensions | 168 mm x 120 mm x 40 mm |
| Operating Temperature | 0 ~ 60° C (32 ~ 140° F) |
| Power supply | External 10 ~ 30 V DC or USB bus power |
Timer/Counter |
|
| Channels | 2 (Tachometer Input) |
| Input Range | Logic 0: 3 V max.; Logic 1: 10 V min. (30 VDC max.) |
| Max. Input Frequency | 5 kHz |
| Isolation protection | 2,500 V DC |
| Digital Filter | 16 µs ~ 131 ms |
