Part Number |
DS-980GB-00A1E |
DS-980GF-U3A1E |
DS-980GF-U4A1E |
DS-980GL-00A1E |
DS-980GL-U3A1E |
DS-980GL-U4A1E |
Processor |
|
|
|
|
|
|
CPU |
Intel Core i7-6700TE/ i5-6500TE/ i3-6100TE/ CLN G3900TE, rPGA (LGA 1151) |
Intel® Core™ i5-6500TE Processor |
Intel® Core™ i7-6700TE |
Intel Core i7-6700TE/ i5-6500TE/ i3-6100TE/ CLN G3900TE, rPGA (LGA 1151) |
Intel® Core™ i5-6500TE Processor |
Intel® Core™ i7-6700TE |
System Chipset |
Intel Q170 |
Intel Q170 |
Intel Q170 |
Intel Q170 |
Intel Q170 |
Intel Q170 |
BIOS |
AMI UEFI 128 Mbit |
AMI UEFI 128 Mbit |
AMI UEFI 128 Mbit |
AMI UEFI 128 Mbit |
AMI UEFI 128 Mbit |
AMI UEFI 128 Mbit |
Memory |
|
|
|
|
|
|
Technology |
2 x DDR4 260-pin SO-DIMM |
2 x DDR4 260-pin SO-DIMM |
2 x DDR4 260-pin SO-DIMM |
2 x DDR4 260-pin SO-DIMM |
2 x DDR4 260-pin SO-DIMM |
2 x DDR4 260-pin SO-DIMM |
Max. Capacity |
SODIMM up to 32GB |
8GB (up to 4GB per SO-DIMM) |
8GB (up to 4GB per SO-DIMM) |
SODIMM up to 32GB |
8GB (up to 4GB per SO-DIMM) |
8GB (up to 4GB per SO-DIMM) |
Display |
|
|
|
|
|
|
Controller |
CPU Integrated |
CPU Integrated |
CPU Integrated |
CPU Integrated |
CPU Integrated |
CPU Integrated |
Graphic Engine |
Intel HD graphics 530 |
Intel HD graphics 530 |
Intel HD graphics 530 |
Intel HD graphics 530 |
Intel HD graphics 530 |
Intel HD graphics 530 |
Video format |
H.265/HEVC, H.264/AVC, MPEG2, VC1/WMV9, VP8, JPEG/MPEG, VP9 |
H.265/HEVC, H.264/AVC, MPEG2, VC1/WMV9, VP8, JPEG/MPEG, VP9 |
H.265/HEVC, H.264/AVC, MPEG2, VC1/WMV9, VP8, JPEG/MPEG, VP9 |
H.265/HEVC, H.264/AVC, MPEG2, VC1/WMV9, VP8, JPEG/MPEG, VP9 |
H.265/HEVC, H.264/AVC, MPEG2, VC1/WMV9, VP8, JPEG/MPEG, VP9 |
H.265/HEVC, H.264/AVC, MPEG2, VC1/WMV9, VP8, JPEG/MPEG, VP9 |
Output |
3 x HDMI |
3 x HDMI |
3 x HDMI |
3 x HDMI |
3 x HDMI |
3 x HDMI |
Max. Resolution |
4096 x 2160 @ 60Hz |
4096 x 2160 @ 60Hz |
4096 x 2160 @ 60Hz |
4096 x 2160 @ 60Hz |
4096 x 2160 @ 60Hz |
4096 x 2160 @ 60Hz |
Storage |
|
|
|
|
|
|
SATA |
*2 x 2.5" SATAIII (support RAID 0/1) |
*2 x 2.5" SATAIII (support RAID 0/1) |
1 x 2.5" SATAIII (support RAID 0/1) |
1 x 2.5" SATAIII (support RAID 0/1) |
1 x 2.5" SATAIII (support RAID 0/1) |
1 x 2.5" SATAIII (support RAID 0/1) |
mSATA |
1 x full-size Mini PCIe slot |
1 x full-size Mini PCIe slot |
1 x full-size Mini PCIe slot |
1 x full-size Mini PCIe slot |
1 x full-size Mini PCIe slot |
1 x full-size Mini PCIe slot |
Audio |
|
|
|
|
|
|
Chipset |
Realtek ALC892, High Definition Audio (HD) |
Realtek ALC892, High Definition Audio (HD) |
Realtek ALC892, High Definition Audio (HD) |
Realtek ALC892, High Definition Audio (HD) |
Realtek ALC892, High Definition Audio (HD) |
Realtek ALC892, High Definition Audio (HD) |

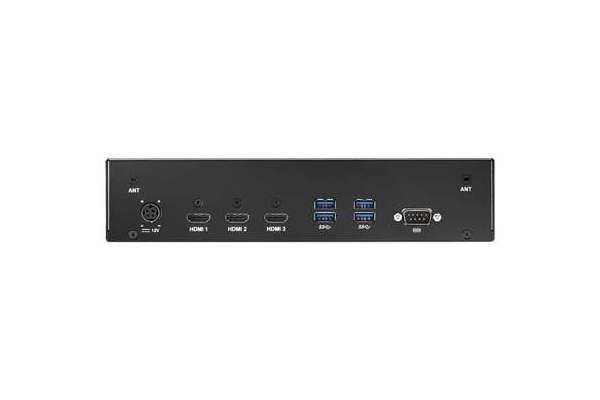

I/O Interface |
|
|
|
|
|
|
HDMI2.0 |
1 (HDMI 1) |
1 (HDMI 1) |
1 (HDMI 1) |
1 (HDMI 1) |
1 (HDMI 1) |
1 (HDMI 1) |
HDMI1.4 |
2 (HDMI 2 & 3, supports CEC by HDMI 2) |
2 (HDMI 2 & 3, supports CEC by HDMI 2) |
2 (HDMI 2 & 3, supports CEC by HDMI 2) |
2 (HDMI 2 & 3, supports CEC by HDMI 2) |
2 (HDMI 2 & 3, supports CEC by HDMI 2) |
2 (HDMI 2 & 3, supports CEC by HDMI 2) |
LAN (RJ-45) |
2 (LAN1: Intel I2190; LAN2: Intel I211) |
2 (LAN1: Intel I2190; LAN2: Intel I211) |
2 (LAN1: Intel I2190; LAN2: Intel I211) |
2 (LAN1: Intel I2190; LAN2: Intel I211) |
2 (LAN1: Intel I2190; LAN2: Intel I211) |
2 (LAN1: Intel I2190; LAN2: Intel I211) |
USB3.0 |
4 |
4 |
4 |
4 |
4 |
4 |
USB2.0 |
2 |
2 |
2 |
2 |
2 |
2 |
Audio |
1x SPDIF/ Line-out (support Jack sense via OS setting); 1 x Mic-in |
1x SPDIF/ Line-out (support Jack sense via OS setting); 1 x Mic-in |
1x SPDIF/ Line-out (support Jack sense via OS setting); 1 x Mic-in |
1x SPDIF/ Line-out (support Jack sense via OS setting); 1 x Mic-in |
1x SPDIF/ Line-out (support Jack sense via OS setting); 1 x Mic-in |
1x SPDIF/ Line-out (support Jack sense via OS setting); 1 x Mic-in |
Serial |
1 x RS-232 or 2 x RS-485 + RS-422 with extension cable |
1 x RS-232 or 2 x RS-485 + RS-422 with extension cable |
1 x RS-232 or 2 x RS-485 + RS-422 with extension cable |
1 x RS-232 or 2 x RS-485 + RS-422 with extension cable |
1 x RS-232 or 2 x RS-485 + RS-422 with extension cable |
1 x RS-232 or 2 x RS-485 + RS-422 with extension cable |
PCIe x16 (Internal) |
1 |
1 |
1 |
N/A |
N/A |
N/A |
Full-size mini-PCIe (Internal) |
1 (for optional WIFI, 3G, LTE module / mSATA) |
1 (for optional WIFI, 3G, LTE module / mSATA) |
1 (for optional WIFI, 3G, LTE module / mSATA) |
1 (for optional WIFI, 3G, LTE module / mSATA) |
1 (for optional WIFI, 3G, LTE module / mSATA) |
1 (for optional WIFI, 3G, LTE module / mSATA) |
M.2 (Internal) |
1 (2230 E key for WIFI) |
1 (2230 E key for WIFI) |
1 (2230 E key for WIFI) |
1 (2230 E key for WIFI) |
1 (2230 E key for WIFI) |
1 (2230 E key for WIFI) |
SIM slot (Internal) |
1 |
1 |
1 |
1 |
1 |
1 |
Power Requirement |
|
|
|
|
|
|
Management |
ACPI 3.0 |
ACPI 3.0 |
ACPI 3.0 |
ACPI 3.0 |
ACPI 3.0 |
ACPI 3.0 |
Power Consumption |
Max: 53.61W; Idle: 9.56W (i7-6700TE w/o RISER card), Max: 51.68W; Idle: 9.19W (i5-6500TE w/o RISER card) |
Max.: 51.68W; Idle: 9.19W w/o RISER card) |
Max.: 53.61W; Idle: 9.56W (w/o RISER card) |
Max.: 53.61W; Idle: 9.56W (i7-6700TE), Max.: 51.68W; Idle: 9.19W (i5-6500TE) |
Max.: 51.68W; Idle: 9.19W w/o RISER card) |
Max.: 53.61W; Idle: 9.56W (w/o RISER card) |
Power Type |
AT/ATX |
AT/ATX |
AT/ATX |
AT/ATX |
AT/ATX |
AT/ATX |
Power Adapter |
12V DC-in 12.5A for top; optional 12V DC-in 7A for bottom |
12V DC-in 12.5A for top; optional 12V DC-in 7A for bottom |
12V DC-in 12.5A for top; optional 12V DC-in 7A for bottom |
12V DC-in 12.5A |
12V DC-in 12.5A |
12V DC-in 12.5A |
Watchdog Timer |
|
|
|
|
|
|
Output |
Interrupt, system reset |
Interrupt, system reset |
Interrupt, system reset |
Interrupt, system reset |
Interrupt, system reset |
Interrupt, system reset |
Interval |
Programmable 1 ~ 255sec. |
Programmable 1 ~ 255sec. |
Programmable 1 ~ 255sec. |
Programmable 1 ~ 255sec. |
Programmable 1 ~ 255sec. |
Programmable 1 ~ 255sec. |
Physical Characteristics |
|
|
|
|
|
|
Mounting |
VESA/ Desk mounting |
VESA/ Desk mounting |
VESA/ Desk mounting |
VESA/ Desk mountingv |
VESA/ Desk mounting |
VESA/ Desk mounting |
Dimensions(W x D x H) |
267.6 x 205 x 88mm |
267.6 x 205 x 88mm |
267.6 x 205 x 88mm |
267.6 x 205 x 88mm |
267.6 x 205 x 88mm |
267.6 x 205 x 88mm |
Weight |
3.6kg |
3.6kg |
3.6kg |
3.6kg |
3.6kg |
3.6kg |
Environment |
|
|
|
|
|
|
Temperature (Operating) |
0 ~ 45° C (32 ~ 113° F) |
0 ~ 45° C (32 ~ 113° F) |
0 ~ 45° C (32 ~ 113° F) |
0 ~ 45° C (32 ~ 113° F) |
0 ~ 45° C (32 ~ 113° F) |
0 ~ 45° C (32 ~ 113° F) |
Relative Humidity |
95% @ 40° C (non-condensing), Operating |
95% @ 40° C (non-condensing), Operating |
95% @ 40° C (non-condensing), Operating |
95% @ 40° C (non-condensing), Operating |
95% @ 40° C (non-condensing), Operating |
95% @ 40° C (non-condensing), Operating |
Vibration Resistance |
0.8 Grms, IEC 60068-2-64, random, 5~500Hz, 1 hr/axis |
0.8 Grms, IEC 60068-2-64, random, 5~500Hz, 1 hr/axis |
0.8 Grms, IEC 60068-2-64, random, 5~500Hz, 1 hr/axis |
0.8 Grms, IEC 60068-2-64, random, 5~500Hz, 1 hr/axis |
0.8 Grms, IEC 60068-2-64, random, 5~500Hz, 1 hr/axis |
0.8 Grms, IEC 60068-2-64, random, 5~500Hz, 1 hr/axis |
Software Development Kit |
|
|
|
|
|
|
Operating System |
Supports Microsoft Windows 10, Windows 8, Windows 7 |
Supports Microsoft Windows 10, Windows 8, Windows 7 |
Supports Microsoft Windows 10, Windows 8, Windows 7 |
Supports Microsoft Windows 10, Windows 8, Windows 7 |
Supports Microsoft Windows 10, Windows 8, Windows 7 |
Supports Microsoft Windows 10, Windows 8, Windows 7 |
Signage Software |
WISE-PaaS/RMM & WebAccess/IMM |
WISE-PaaS/RMM & WebAccess/IMM |
WISE-PaaS/RMM & WebAccess/IMM |
WISE-PaaS/RMM & WebAccess/IMM |
WISE-PaaS/RMM & WebAccess/IMM |
WISE-PaaS/RMM & WebAccess/IMM |
Certifications |
|
|
|
|
|
|
EMC |
CE, FCC Class B, CCC, BSMI |
CE, FCC Class B, CCC, BSMI |
CE, FCC Class B, CCC, BSMI |
CE, FCC Class B, CCC, BSMI |
CE, FCC Class B, CCC, BSMI |
CE, FCC Class B, CCC, BSMI |
Safety |
CB, UL, CCC, BSMI |
CB, UL, CCC, BSMI |
CB, UL, CCC, BSMI |
CB, UL, CCC, BSMI |
CB, UL, CCC, BSMI |
CB, UL, CCC, BSMI |
