Обзор промышленного встраиваемого компьютера Advantech UNO-2483G ​

Промышленный компьютер Advantech UNO-2483G это одна из самых новых моделей в семействе встраиваемых промышленных компьютеров для автоматизации (автоматизированные системы управления, системы контроля технологических процессов, охранные системы и системы контроля доступа).

Пресс-центр >> Публикации >> 03.12.2014

Промышленный компьютер Advantech UNO-2483G это одна из самых новых моделей в семействе встраиваемых промышленных компьютеров для автоматизации (автоматизированные системы управления, системы контроля технологических процессов, охранные системы и системы контроля доступа).

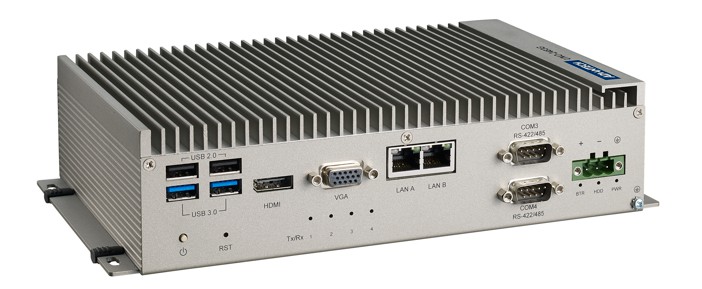

Модель выполнена в стандартном для семейства UNO-2000 алюминиевом прямоугольном корпусе с верхней крышкой в виде массивного радиатором с ребрами охлаждения. Такая конструкция позволяет эффективно охлаждать производительный процессор Intel Core i7 4-го поколения. Для менее требовательных к производительности приложений существуют более экономичные версии компьютера - на базе процессора Intel Celeron или Core i3. Процессор распаян на системной плате, там же располагается распаянная оперативная память DDR3 объемом 4 или 8 ГБ в зависимости от модели.

Корпус имеет защиту от проникновения пыли на уровне IP40.

Для обеспечения электромагнитной совместимости и помехозащищенности корпус гальванически изолирован от «начинки» компьютера и может быть заземлен. Компьютер рассчитан на питание постоянным напряжением 24В с 20% допуском, что достаточно для большинства промышленных приложений. Питание подается через 3-х контактный разъем с фиксацией.

При разработке конструкторы уделили большое внимание механической прочности и устойчивости к ударам и вибрациям. Компьютер выдерживает удары до 50G и ускорения до 2G при использовании твердотельного накопителя.

Долгое время тайваньские производители промышленных компьютеров обделяли вниманием проблему работы в широком диапазоне температур, особенно при минусовых температурах. Буквально несколько лет назад наметился серьезных прорыв в решении этого вопроса – компания Адвантек начала серийный выпуск панельных и встраиваемых компьютеров с расширенным температурным диапазоном. Промышленный компьютер UNO-2483G демонстрирует поразительные результаты – стандартные модели работают от -20°C до +60°C (с использованием соответствующих накопителей), по дополнительному запросу доступны модели с нижней рабочей границей от -40°C.

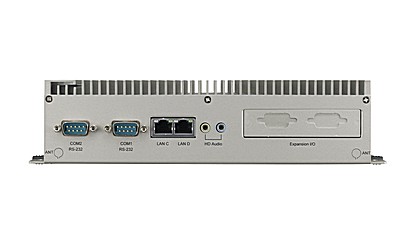

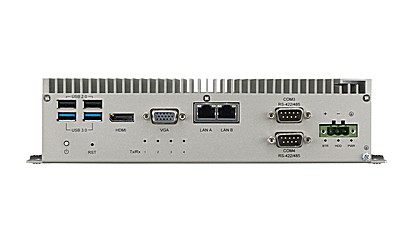

На передней и задней стенке компьютера располагаются порты ввода вывода.

Встраиваемые компьютеры UNO всегда отличались широкими возможностями подключения и модель UNO-2483G, которую мы рассматриваем сегодня, не стала исключением.

Встраиваемый компьютер UNO-2483G сочетает в себе возможности подключения внешних устройств как с помощью современных интерфейсов – Display Port, HDMI, USB 3.0, так и традиционных для систем промышленной автоматизации и управления – RS232 и RS485. Есть звуковой вход и выход.

Для упрощения диагностики неисправностей в процессе установки и эксплуатации встраиваемого компьютера UNO-2483G на передней и задней стенках выведены светодиодные индикаторы, показывающие состояние портов Ethernet, передачи-приема по последовательным портам, активности жесткого диска, питания и напряжения батареи.

Компьютер UNO-2483G оснащен 4-мя портами Gigabit Ethernet, по два на передней и задней панели. Порты могут объединяться в один интерфейс для организации отказоустойчивого соединения или повышения пропускной способности и поддерживают стандартные режимы - отказоустойчивость (Fault Tolerance), объединение каналов (Link Aggregation), балансировка нагрузки (Load Balancing).

Этот широкий набор интерфейсов уже знаком нам по предыдущей, не менее продвинутой модели UNO-2184G. В новой модели производитель пошел еще дальше и анонсировал технологию iDoor. iDoor это небольшое окошко на передней или задней стенке компьютера, в которое вставляются различные интерфейсные модули. Внутри модули подключаются к платам расширения, которые устанавливаются в miniPCI или miniPCIe слоты на процессорной плате.

На сегодняшний день производитель предлагает модули расширения на 2 или 4 последовательных порта RS232 или RS48, в том числе с гальванической развязкой. Таким образом, общее число последовательных портов может быть доведено до 8. В ассортименте есть модуль цифрового ввода вывода на 24 бита, дополнительные интерфейсы Gigabit Ethernet с поддержкой POE, модуль CAN шины. Особое внимание производитель уделил поддержке специализированных протоколов для промышленной автоматизации – доступны коммуникационные модули Profibus, Profinet, EtherCAT и Powerlink.

Дополнительным плюсом технологии iDoor является то, что ее внедрение не ограничено только промышленными встраиваемыми компьютерами и контроллерами – уже доступны панельные компьютеры Advantech с этим решением.

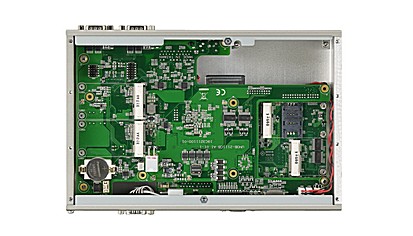

Функциональные возможности внутри компьютера впечатляют не меньше.

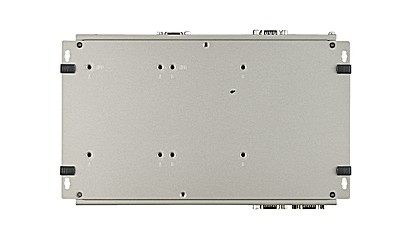

Уже в стандартной комплектации компьютер снабжен разъемом для установки твердотельного диска с интерфейсом mSATA. На нижней крышке компьютера предусмотрено 2 посадочных места для установки жестких дисков 2.5" высотой до 9.5 мм.

Для расширения предусмотрены два полноразмерных miniPCIe 2.0 слота, в которые могут устанавливаться как модули iDoor, так и модули беспроводной связи – GSM/GPRS/CDMA, WiFi или GSM. Для надежного приема на передней панели компьютера предусмотрено отверстия для подключения антенны.

С появлением встраиваемых промышленных компьютеров типа Advantech UNO-2483G построение систем промышленной автоматизации, автоматизированных систем наблюдения или других решений, ориентированных на высокую производительность в неблагоприятных условиях эксплуатации становится еще проще. Сосредоточенные в одном месте производительность, надежность и широкий выбор интерфейсов существенно облегчает задачу инженерам и проектировщикам систем, позволяет сконцентрироваться на решении непосредственно прикладной задачи, не теряя драгоценное время на поиски подходящей аппаратной платформы.
