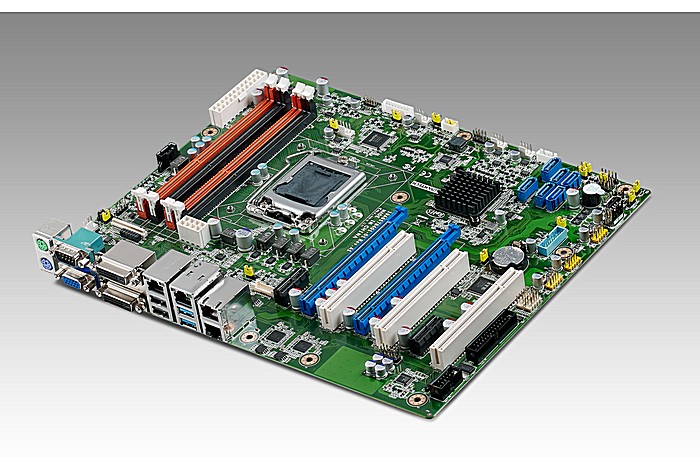

Масштабируемая платформа промышленных компьютеров ПРОКСИС™ для АСУ и АСУ ТП построена на материнской плате Advantech ASMB-784 и может использовать стандартные стоечные корпуса высотой 2U и 4U для монтажа материнских плат. Оснащение платы интерфейсами ввода-вывода позволяет решать большинство традиционных задач АСУ ТП без использования дополнительных плат расширения.
Масштабируемая платформа промышленных компьютеров ПРОКСИС™ для АСУ и АСУ ТП построена на материнской плате Advantech ASMB-784 и может использовать стандартные стоечные корпуса высотой 2U и 4U для монтажа материнских плат. Оснащение платы интерфейсами ввода-вывода позволяет решать большинство традиционных задач АСУ ТП без использования дополнительных плат расширения.
Плата имеет такие интерфейсы ввода-вывода
- 3 видео-выхода – VGA + 2 DVI
- 4 Gigabit Ethernet
- 6 SATA
- 13 USB, в том числе 4 USB 3.0
Благодаря серверному чипсету (набору системной логики) на плате расположены два слота PCI-E x16 которые можно использовать либо как один PCI-E x16 с 16-ю линиями, либо как два PCI-E x16 с 8 линиями ввода-вывода каждый. Помимо этого на плате есть 3 слота PCI 32 bit и 2 PCI-E x1.
Плата ASMB-784 использует серверный контроллер (чипсет) Intel C226, что позволяет устанавливать не только процессоры Intel Core i3/i5/i7 4-го поколения, но также серверные Intel Xeon E3 v3 на ядре Haswell.
Для особенно ответственных приложений можно использовать оперативную память до 32ГБ с контролем и исправлением ошибок.
Совместимые процессоры (опция embedded - долговременная поддержка Intel, процессоры доступны на протяжении 4-7 лет с момента выпуска)
|
Процессор
|
Начало выпуска
|
Ядер
|
Потоков
|
Частота
|
Мощность
|
|---|---|---|---|---|---|
|
Intel® Core™ i3-4330 Processor (4M Cache, 3.50 GHz)
|
Q3'13
|
2
|
4
|
3.5 GHz
|
54 W
|
|
Intel® Core™ i3-4330TE Processor (4M Cache, 2.40 GHz)
|
Q3'13
|
2
|
4
|
2.4 GHz
|
35 W
|
|
Intel® Core™ i3-4340TE Processor (4M Cache, 2.60 GHz)
|
Q2'14
|
2
|
4
|
2.6 GHz
|
35 W
|
|
Intel® Core™ i3-4350T Processor (4M Cache, 3.10 GHz)
|
Q2'14
|
2
|
4
|
3.1 GHz
|
35 W
|
|
Intel® Core™ i3-4360 Processor (4M Cache, 3.70 GHz)
|
Q2'14
|
2
|
4
|
3.7 GHz
|
54 W
|
|
Intel® Core™ i5-4570S Processor (6M Cache, up to 3.60 GHz)
|
Q2'13
|
4
|
4
|
2.9 GHz
|
65 W
|
|
Intel® Core™ i5-4570TE Processor (4M Cache, up to 3.30 GHz)
|
Q2'13
|
2
|
4
|
2.7 GHz
|
35 W
|
|
Intel® Core™ i5-4590S Processor (6M Cache, up to 3.70 GHz)
|
Q2'14
|
4
|
4
|
3 GHz
|
65 W
|
|
Intel® Core™ i5-4590T Processor (6M Cache, up to 3.00 GHz)
|
Q2'14
|
4
|
4
|
2 GHz
|
35 W
|
|
Intel® Core™ i7-4770S Processor (8M Cache, up to 3.90 GHz)
|
Q2'13
|
4
|
8
|
3.1 GHz
|
65 W
|
|
Intel® Core™ i7-4770TE Processor (8M Cache, up to 3.30 GHz)
|
Q2'13
|
4
|
8
|
2.3 GHz
|
45 W
|
|
Intel® Core™ i7-4790S Processor (8M Cache, up to 4.00 GHz)
|
Q2'14
|
4
|
8
|
3.2 GHz
|
65 W
|
|
Intel® Xeon® Processor E3-1275 v3 (8M Cache, 3.50 GHz)
|
Q2'13
|
4
|
8
|
3.5 GHz
|
84 W
|
|
Intel® Xeon® Processor E3-1268L v3 (8M Cache, 2.30 GHz)
|
Q2'13
|
4
|
8
|
2.3 GHz
|
45 W
|
|
Intel® Xeon® Processor E3-1225 v3 (8M Cache, 3.20 GHz)
|
Q2'13
|
4
|
4
|
3.2 GHz
|
84 W
|

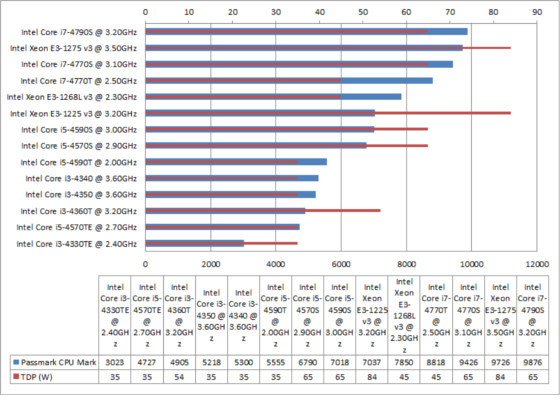

Производительность и потребляемая мощность процессоров на диаграмме:
Для минимальной конфигурации промышленного компьютера рекомендуется использовать корпуса 4U типа Advantech IPC-610-H. При использовании нескольких жестких дисков предпочтительнее использовать корпуса нового поколения Advantech ACP-4320 со встроенными слотами для установки 3-х SATA дисков с возможностью горячей замены.
20120704151423_IMG.jpg)
Если не предполагается установка плат расширения и необходимо сэкономить место в шкафу можно использовать корпуса высотой 2U Advantech ACP-2010MB или Advantech ACP-2320MB с двумя отсеками для горячей замены SATA дисков.
При необходимости расширить дисковое пространство и обеспечить большую производительность можно использовать аппаратные 4-х портовые RAID контроллеры
- Adaptec SAS RAID 6405E 4-port, RAID 0, 1, 10, 128MB cache PCIe x1
- LSI SAS HBA 9211-4i PCI-E x4, 1xSFF-8087 int
В корпуса можно добавить корзины для установки жестких дисков с гарячей заменой – на 3 диска 3.5" в корпуса 4U или на 2 диска 2.5" в корпуса 2U.
Плата Advantech ASMB-784 имеет разъем для установки контроллера удаленного управления, который по выделенному интерфейсу Gigabit Ethernet позволяет производить мониторинг состояния платы (температура, обороты вентиялтора), удаленно управлять (перегружать, включать/выключать) систему.
Преимущества решения в целом
- Аппаратная платформа с минимально необходимыми дополнительными компонентами – процессор/память/корпус/ИП/диск.
- Длительный срок доступности и большой выбор процессоров
- Единовременные затраты для адаптации прикладного и системного ПО
- Возможности расширения платами и дисками для нестандартных задач
Таким образом, для оптимизации затрат, в рамках одной аппаратной платформы с минимальными изменениями можно получить широкий выбор решений – от сетевого шлюза до дискового хранилища, варьируя в широких пределах производительность центрального процессора и количество дисков.
