Коммутаторы Ethernet - это ключ к соединению всех видов оборудования и эффективному управлению автоматикой.

В соответствии с различными функциями и сценариями применения промышленные коммутаторы обычно делятся на управляемые и неуправляемые. Как правило, неуправляемые коммутаторы в основном используются для внутренней сети машин и оборудования, а управляемые - для связи в середине сети машин и оборудования и на заводах.

Простое управление без ущерба для производительности

Сложное управление и высокая стоимость управляемых Ethernet-коммутаторов отпугивают многие организации, в то время как неуправляемые Ethernet-коммутаторы, хотя и просты в использовании, не способны решать сложные задачи управления сетью. Особенно это касается приоритетной передачи данных PROFINET, изоляции трафика VLAN и других ключевых функций. Предприятиям нужен коммутатор, который идеально сочетает в себе простоту использования, экономичность и расширенные возможности управления сетью.

Переосмысление неуправляемых коммутаторов: Доступные, надежные и PROFINET-интегрированные

Зная потребности рынка, компания Advantech объединяет богатый опыт и технологические достижения и с гордостью представляет две новые серии неуправляемых коммутаторов: серию EKI-NI и серию EKI-271X. Эти коммутаторы отличаются доступной ценой и простотой использования, а также учитывают передачу приоритетов PROFINET и сегментацию VLAN, разрушают представление о традиционных неуправляемых коммутаторах.

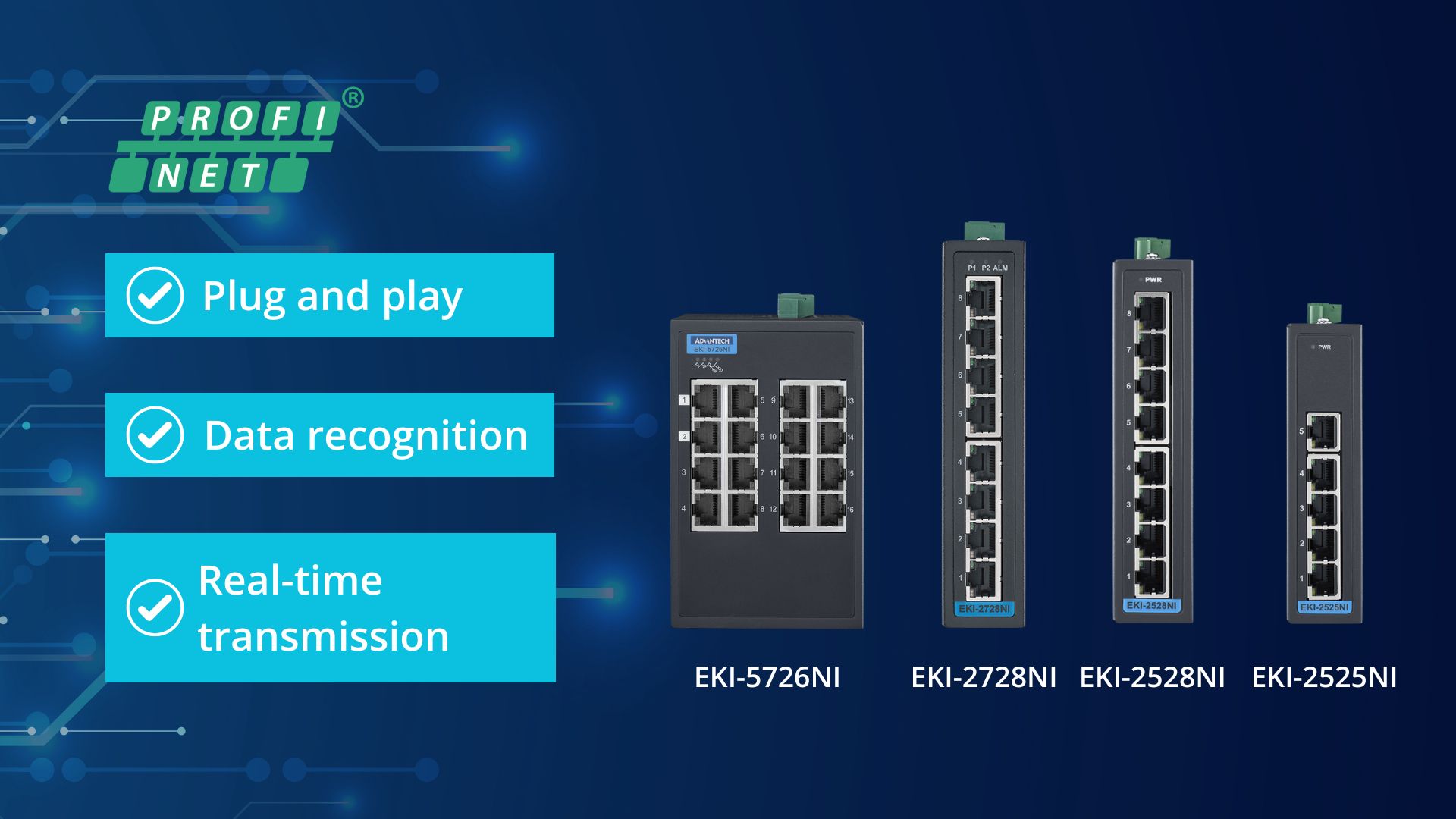

Серия EKI-NI с функцией распознавания данных PROFINET Class A (PROFINET CC-A conformance level compliant) реализует функцию приоритетного управления потоками данных PROFINET. Кроме того, они обладают высокой устойчивостью к электромагнитным помехам и прошли сертификацию ESD/EFT/Surge Level 4, демонстрируя свою стабильность и надежность в сложных промышленных условиях.

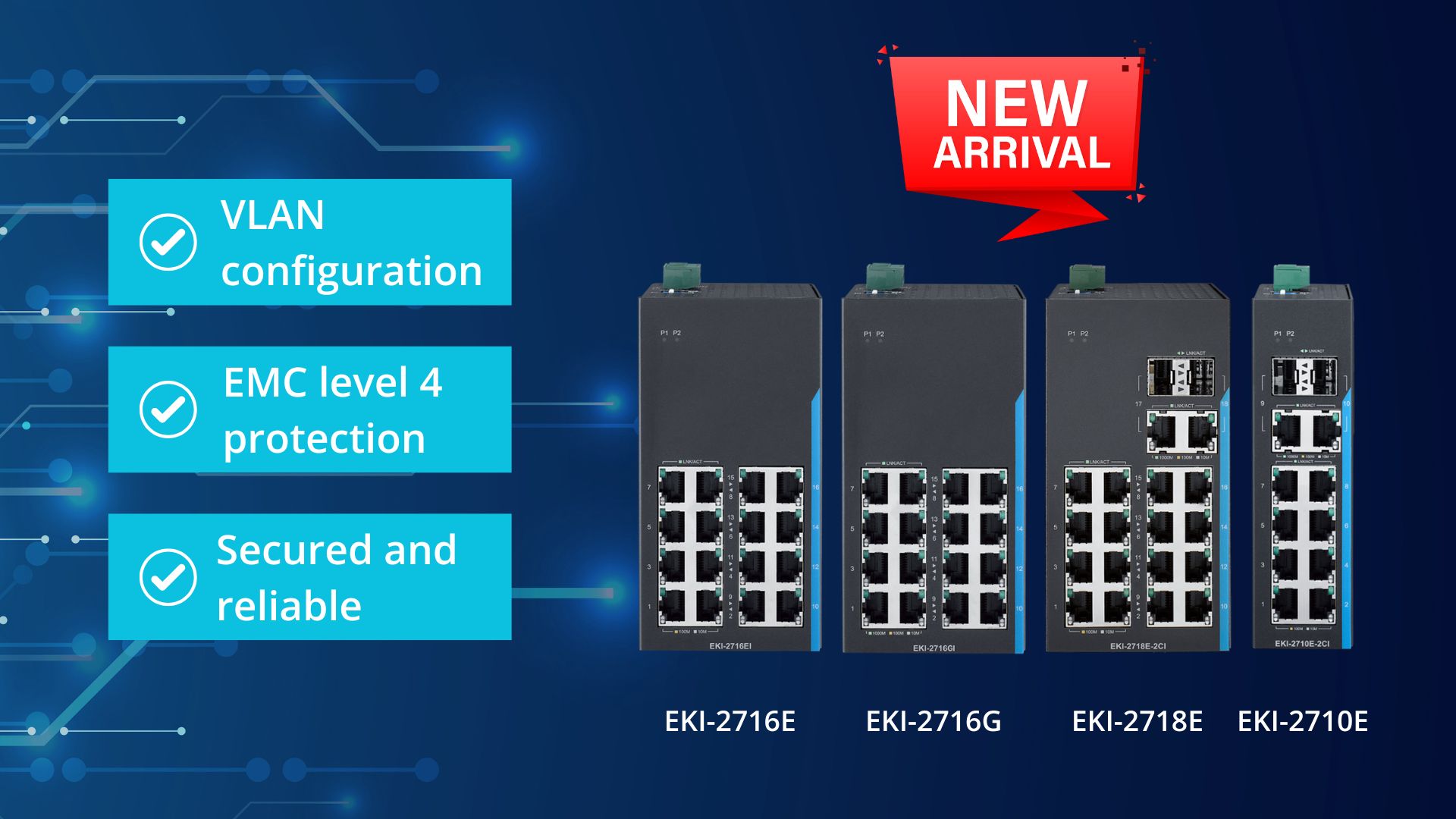

Серия EKI-271X оснащена простой конфигурацией VLAN, которая позволяет легко реализовать групповую изоляцию и защиту данных с помощью простых переключателей без профессионального управления. Благодаря высокому уровню защиты EMC 4, этот продукт популярен в системах автоматизации производства, хранения энергии, системах видеонаблюдения и других областях, требующих высокой безопасности.

Инновационные решения: Баланс между безопасностью данных и производительностью в режиме реального времени, плавный переход от управляемых коммутаторов

Выпуск этих двух новых неуправляемых промышленных Ethernet-коммутаторов, несомненно, обеспечивает более экономичные решения для промышленных пользователей, которые все больше внимания уделяют надежности промышленной связи и безопасности данных.

Например, в типичном сценарии применения на предприятиях фармацевтического машиностроения сочетание этих двух продуктов неуправляемых коммутаторов решает первоначальную потребность в управляемых коммутаторах для удовлетворения спроса, предлагая новые идеи для большинства промышленных пользователей с аналогичным типом спроса.

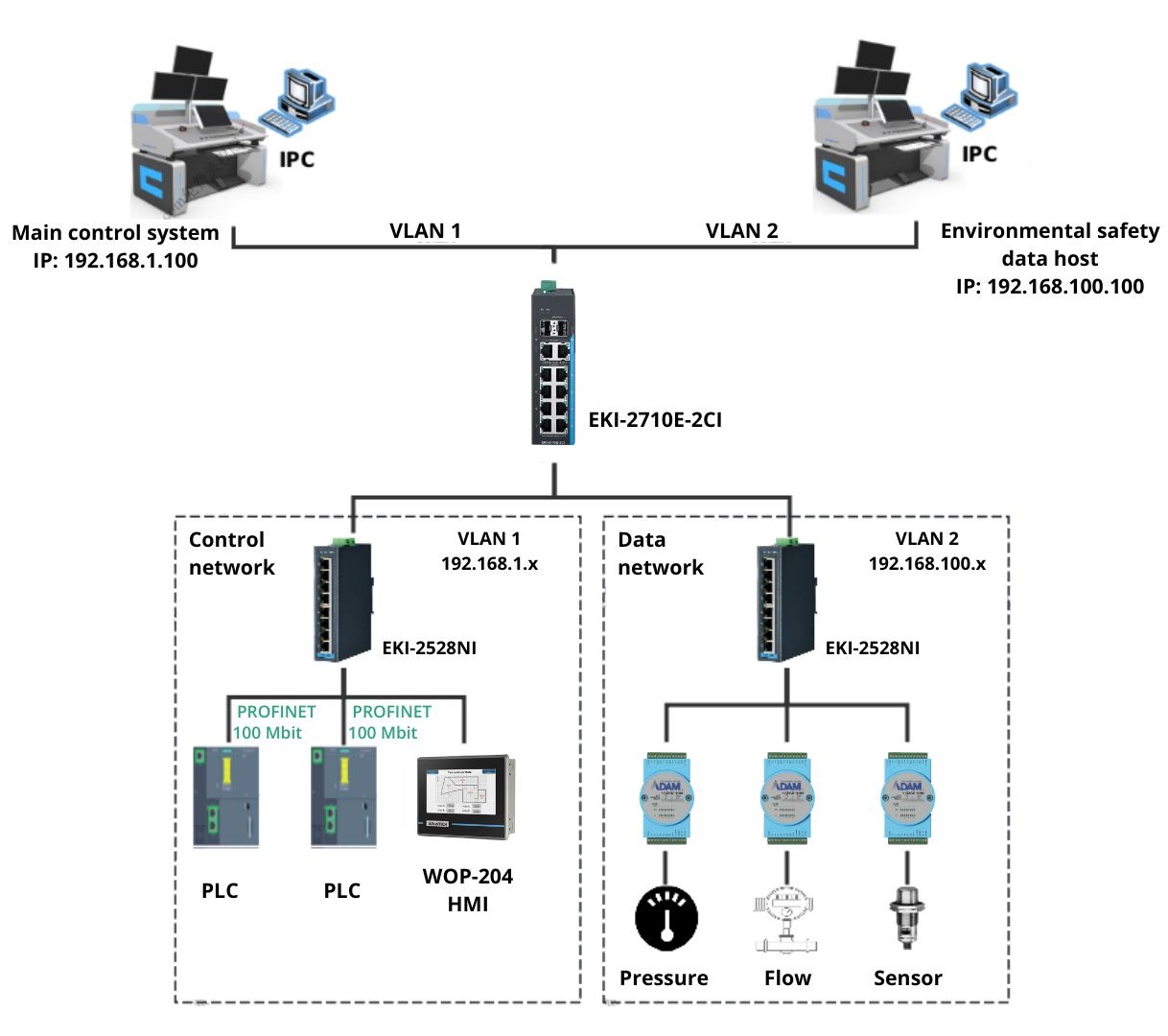

Как показано на архитектурной схеме, в типичных приложениях, таких как фармацевтическое оборудование, существует потребность как в изоляции безопасности данных, так и в управлении приоритетами потоков данных.

Во-первых, когда фармацевтическое оборудование производителя устанавливается на производственной площадке, помимо необходимости реализовать связь по сети управления между управляющим оборудованием, таким как ПЛК в фармацевтическом оборудовании, и главным компьютером, необходимо также обеспечить поддержку связи для стороннего оборудования, которое собирает данные об экологической безопасности, связанные с производством, через сеть экологических данных. Хотя данные управления и экологические данные передаются через один и тот же промышленный коммутатор Ethernet, эти два типа данных необходимо изолировать и шунтировать, чтобы избежать вмешательства в работу управляющего оборудования со стороны стороннего оборудования. Неуправляемый коммутатор Advantech EKI-2710E может быть использован для эффективного разделения потока данных путем конфигурирования портов, используемых для этих двух типов данных, в две разные зоны с помощью дип-переключателей VLAN. Таким образом, безопасность данных по-прежнему эффективно обеспечивается, даже если не используется более дорогой управляемый коммутатор.

Во-вторых, необходимо управление приоритетом данных во всей сети. Сеть управления включает в себя ключевые устройства управления, такие как ПЛК, использующие протокол PROFINET для передачи команд управления, а также другие устройства, такие как HMI, использующие стандартный Ethernet для передачи данных, отображения и других функций. На этом этапе, если управление приоритетами на основе идентификации типа пакетов невозможно, то из-за сетевых конфликтов может возникнуть задержка в реакции управления, что приведет к ложным срабатываниям при сбоях оборудования, что может негативно сказаться на эффективности производства. Использование неуправляемого коммутатора Advantech EKI-2528NI позволяет воспользоваться поддержкой распознавания данных PROFINET класса A для обеспечения приоритетной передачи данных PROFINET без задержек. Этот шаг также позволяет использовать неуправляемые коммутаторы для выполнения функций, которые раньше могли выполнять только управляемые коммутаторы, что является мощным балансом между производительностью и экономией средств.
