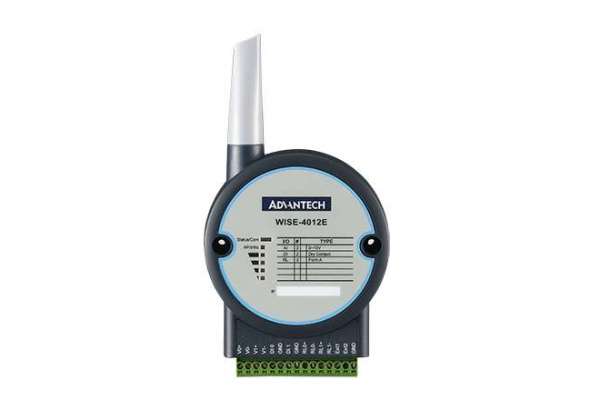

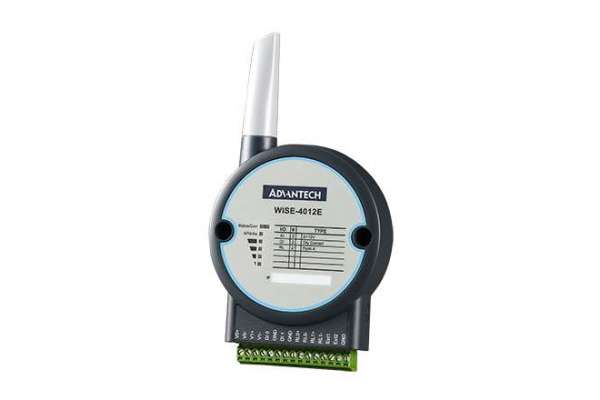

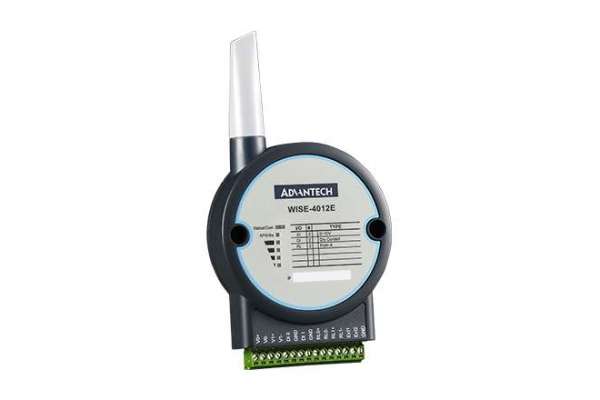

6-канальный модуль ввода/вывода IoT WISE-4012E

6-канальный модуль ввода/вывода IoT WISE-4012E беспроводный I / O для разработчиков IoT

Преобразование сигналов >> IIoT оборудование

Производитель: Advantech Co., Ltd.

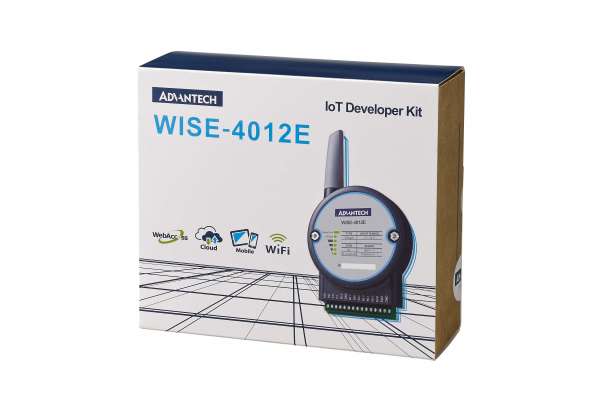

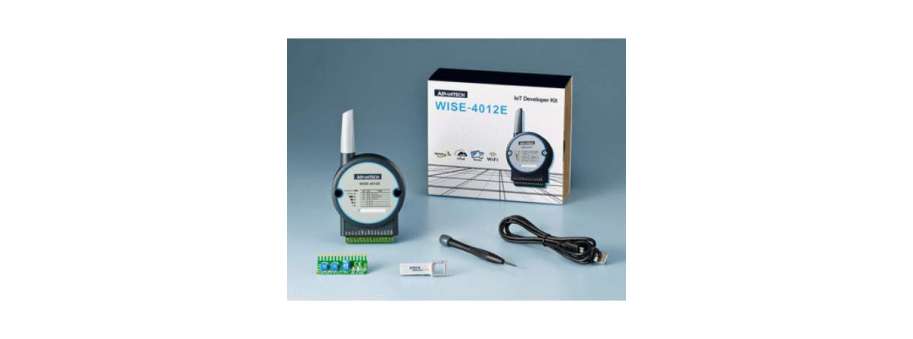

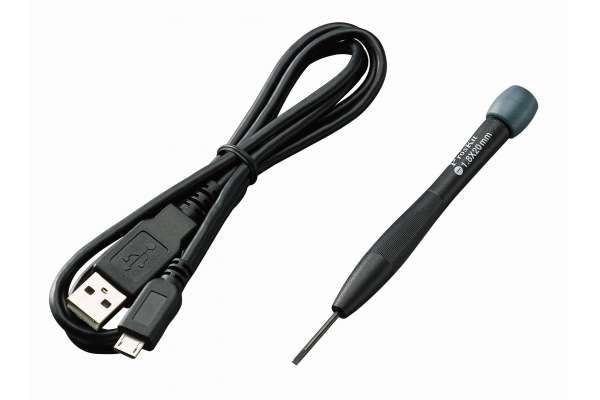

Advantech WISE IoT Developer Kit - это комплексное аппаратное и программное решение, помогающее пользователям разрабатывать приложения IoT и максимально просто моделировать свои проекты. WISE IoT Developer Kit предоставляет все необходимое для начала работы: 6-канальный универсальный модуль ввода-вывода WISE-4012E для беспроводного ввода-вывода WISE и комплект разработчика, включая: WebAccess 8.0 с открытыми интерфейсами для интеллектуального разработчика приложений, плату расширения для моделирования датчик состояния, кабель micro-USB для ввода питания и отвертка для подключения. WISE-4012E имеет встроенный интерфейс Wi-Fi с режимом точки доступа и веб-конфигурацией, доступ к которой можно получить непосредственно с мобильного устройства. Данные могут быть зарегистрированы в модуле ввода / вывода, а затем автоматически отправлены в файловое облако.

  • 2,4 ГГц IEEE 802.11b / g / n WLAN
  • 2-канальный вход 0 ~ 10 В, 2-канальный DI и 2-канальный релейный выход

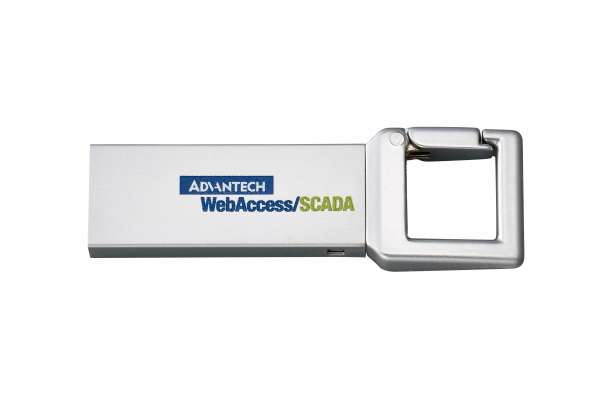

  • Включает WebAccess с демонстрационным проектом для разработчика

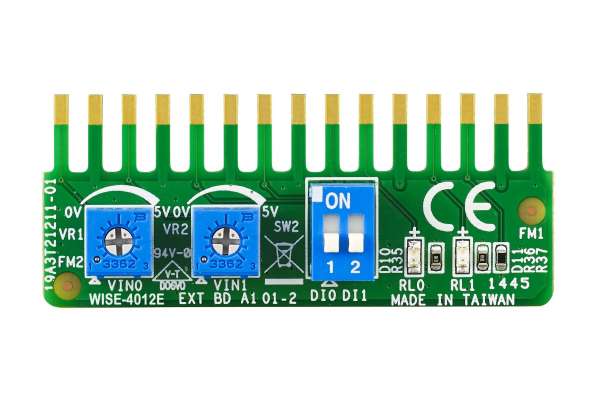

  • Включает плату расширения для имитации состояния датчика
  • Включает кабель микро-USB для ввода питания
  • Поддерживает Modbus / TCP с веб-сервисом RESTful, MQTT
  • Поддерживает режим беспроводного клиента и сервера, к которому можно получить доступ напрямую без точки доступа или маршрутизатора
  • Поддержка веб-конфигурации мобильного устройства с HTML5 без ограничения платформы
  • Поддержка файлового облачного хранилища и локальной регистрации с отметкой времени

Дополнительная информация

Part Number

 WISE-4012E-AE-WA
Digital Input

Inverted DI Status

Support

Keep/Discard Counter Value when Power Off

Support
Frequency Input

0.1 ~ 3kHz

Counter Input

3kHz (32 bit + 1 bit overflow)

Channels

2-ch Dry Contact

Logic level

Dry Contact: Logic 0: Open, Logic 1: Close to GND
Digital Output

Channels

2-ch Relay

Isolation

1,500 Vrms

Insulation Resistance

1 GΩ min. @ 500 VDC

Output Rating (Resistive Load)

120 VAC @ 0.5 A, 30 VDC @ 1A

Pulse Output

60 operations/minute

Relay Off Time (Typ.)

10 ms

Relay On Time (Typ.)

7 ms
General

Certifications

CE, FCC, R&TTE, NCC, SRRC, RoHS

Protocol

Modbus/TCP, TCP/IP, UDP, HTTP, DHCP, MQTT

Dimensions (W x H x D)

80 x 148 x 25 mm

Connectors

I/O: Terminal block; Power: Micro USB

Data Logger

Up to 10,000 samples with RTC time stamp
Enclosure

PC

LED Indicators

Status, Communication, Network Mode, Quality

Mounting

DIN 35 rail, wall, and stack

Real-time Clock

Yes

Watchdog Timer

System (1.6 second) & Communication (programmable)

Web Server

RESTful Web API in JSON format, HTML5 Configuration Interface with JavaScript & CSS3
Wireless Interface

Antenna Connector

Reverse SMA

Frequency Band

2.4GHz

IEEE Standard

IEEE 802.11b/g/n

Network Mode

Infrastructure, Limited AP

Outdoor Range

110m (L.O.S.)

Security

WPA2 Personal & Enterprise
Environment

Operating Humidity

20 ~ 95% RH (non-condensing)

Operating Temperature

-25 ~ 70°C (-13~158°F)

Storage Humidity

0 ~ 95% RH (non-condensing)

Storage Temperature

-40 ~ 85°C (-40~185°F)
Power

Input Range

Micro USB 5 VDC

Power Consumption

1.5 W @ 5 VDC
Analog Input

Accuracy

±0.1 VDC

Channels

2-ch (Differential)

Input Impedance

100 kΩ

Input Range

0~10V

lnput Type

V

Resolution

12-bit

Sampling Rate

10 Hz (Total)
