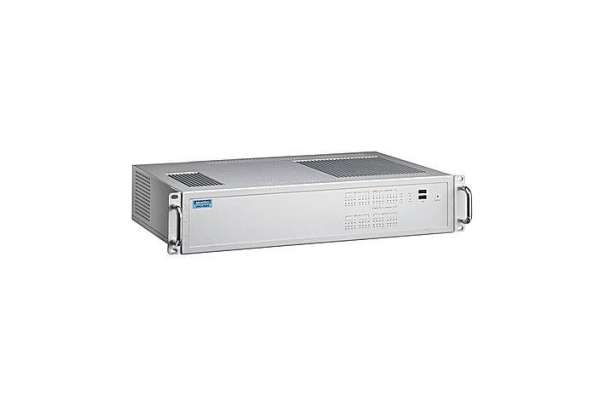

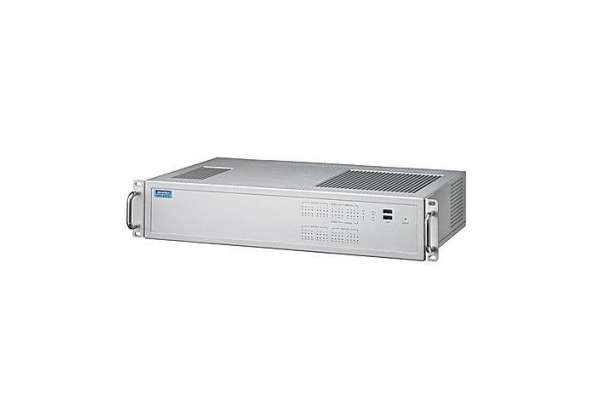

IEC61850-3 компьютер UNO-4683

Промышленный компьютер Advantech UNO-4683 на Core i7 с 2 портами RS232/485 и 6 портами Ethernet для энергетики

Промышленные компьютеры >> Встраиваемые компьютеры со слотами PCI/PCI-Ex

Производитель: Advantech Co., Ltd.

Промышленные компьютеры Advantech UNO-4673A и UNO-4683 отвечают международному стандарту IEC 61850-3, который определяют требования к передаче информации в сетях и системах на электрических подстанциях.

Безвентиляторная конструкция с пассивным охлаждением, изолированный источник питания и 3 слота расширения позволяет использовать в компьютеры UNO-4673A and UNO-4683 в самых неблагоприятных условиях промышленного производства и систем передачи электроэнергии. Специально спроектированные разъемы для подключения на задней стенке и расширенная индикация на передней панели упрощают внедрение, установку и эксплуатацию систем промышленной автоматизации на базе компьютеров Advantech

  • Отвечает требованиям IEC 61850-3 and IEEE 1613 для систем автоматизации электрических подстанций
  • Процессор Intel Core i7 2.0 GHz или Atom D510
  • 2 x RS-232/422/485 гальванически изолированных последовательных порта с автоматическим выбором направления передачи и буфером 128KB FIFO
  • 2 x 10/100/1000 Base-T (с поддержкой функции объединения портов) and 4 x 10/100 Base-T
  • Установка 1 x internal CF card and 1 x 2.5" SATA HDD
  • x USB 2.0 (1 x internal) and 3 x Domain I/O expansions
  • Внутренний USB порт для загрузочного диска
  • Безвентиляторная конструкция без соединительных проводов и кабелей внутри

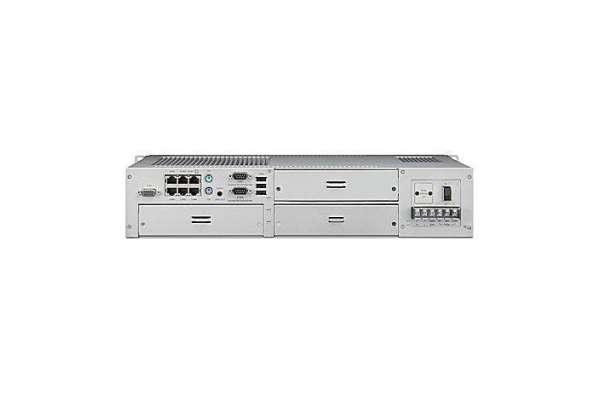

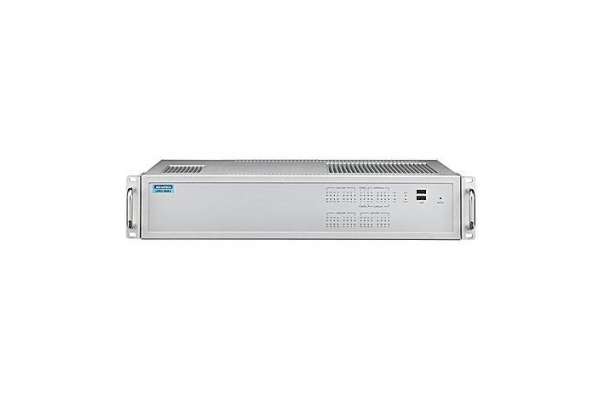

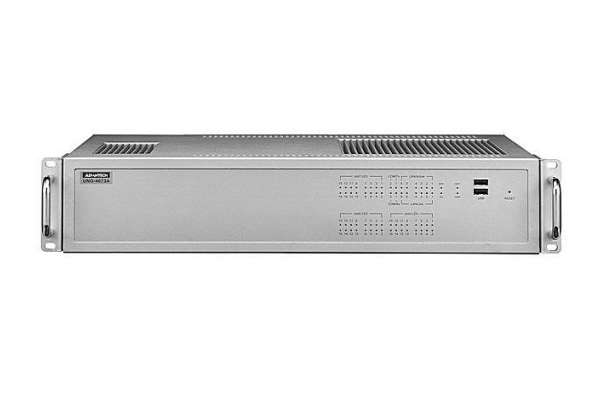

  • Подключение всех сигналов на задней панели, расширенная индикация режимов работы и сбоев на передней панели.
  • Опциональный сдвоенный источник питания
  • Изолированная система питания с поддержкой постоянного и переменного напряжения в широком диапазоне
  • Изолированный от нуля питания корпус
  • Совместимость с Windows® CE 6.0, Windows XP Embedded SP2, and Linux

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
UNO-4683-D34E Промышленный IEC 61850-3 компактный компьютер 2U для монтажа в 19" шкаф на процессоре i7 2.0GHz, 4GB RAM, 6xLAN, 2xCOM, 3xSlot  128 867,0
UNO-4683DP-D34E Промышленный IEC 61850-3 компактный компьютер 2U для монтажа в 19" шкаф на процессоре Core i7 2.0GHz, 4GB RAM, 6xLAN, 2xCOM, 3xSlot, сдвоенный изолированный ИП 100-220 В AC/DC  139 707,0
UNO-4673A-A33E Промышленный IEC 61850-3 компактный компьютер 2U для монтажа в 19" шкаф на процессоре Atom 1.66G, 2GB RAM, 6xLAN, 2xCOM, 3xSlot  74 370,1
UNO-4673ADP-A33E Промышленный IEC 61850-3 компактный компьютер 2U для монтажа в 19" шкаф на процессоре Atom 1.66G, 2GB RAM, 6xLAN, 2xCOM, 3xSlot, сдвоенный изолированный ИП 100-220 В AC/DC  85 417,8
UNOP-1000I-BE Плата расширения PCI & Mini-PCI Expansion card for UNO-4673A,4683  4 461,3
UNOP-1514C-AE Плата расширения 4-port Fiber Optic LAN card for UNO-4673A,4683  18 169,6
UNOP-1624D-AE Плата расширения 4-port Iso.RS-232/422/485&IRIG-B of UNO4673A,83  21 690,6
UNOP-1628D-AE Плата расширения 8-port Iso. RS-232/422/485 for UNO-4673A, 4683  22 306,6

Дополнительная информация





UNO-4683-D34E

UNO-4673A-A33E

Общие данные

Потребляемая мощность

45W (Typical)

45W (Typical)

Монтаж

Rackmount

2U Rackmount

Соответствие требованиям и сертификация

IEC 61850-3, IEEE 1613,CE,FCC Class A,UL,CCC, Electricity IV level for China

IEC 61850-3, IEEE 1613,CE,FCC Class A,UL,CCC

Вес

6.0 kg

6.0 kg

Материал корпуса

SECC & Aluminum

SECC

Поддержка ОС

WES, Windows XP Embedded, Windows /XP, Windows CE 6.0, Linux, QNX

WES, Windows XP Embedded, Windows /XP, Windows, CE 6.0, Linux, QNX

Требования к питанию

AC : 100 ~ 240 VAC (47 ~ 63 Hz), DC : 106 ~ 250 VDC With isolation protection, AT

AC : 100 ~ 240 VAC (47 ~ 63 Hz), DC : 106 ~ 250 VDC, With isolation protection, AT

Конструкция

Системный блок без вентиляторов с пассивным охлаждением компонентов

Удаленное управление

Built-in Advantech DiagAnywhere agent on Windows CE/XPe

Built-in Advantech DiagAnywhere agent on Windows CE/XPe

Размеры ( W x D x H )

2U (440 x 280 x 88) mm (17.3" x 11" x 3.4")

2U (440 x 280 x 88) mm (17.3" x 11" x 3.4") fits into standard 19 inch rack

Аппаратное обеспечение

Процессор

Intel Core i7 2.0 GHz

Intel Dual Core Atom D510, 1.66 GHz

Оперативная память

4GB DDR3

2GB DDR2

Накопители

1×Встроенный слот I/II CompactFlash®, 1×Встроенный 2.5" SATA HDD bracket

Порты для подключения клавиатуры и мыши

2 x PS/2

2 x PS/2

Подключение монитора

1 x DVI-I, 1 x DVI-D

VGA , 2048 x 1536 @ 85 Hz

Индикаторы

LEDs for Power, IDE, Alarm for battery backup SRAM, Diagnosis (programmable), LAN (Active, Status) and Serial (Tx, Rx)

LEDs for Power ,IDE, Alarm for battery backup SRAM,Diagnosis(programmable),LAN (Active, Status) and Serial (Tx, Rx)

Память с батарейной защитой питания

1 MB

1 MB

Защита

Гальваническая развязка

2500VDC



Порты ввода вывода

Последовательные порты

2 x DB-9 RS-485 с автоматическим выбором направления передачи 2000 VDC EFT защитой от электрических разрядов & 2000 VDC гальванической изоляцией

2 x DB-9

Скорость передачи

RS-232: 50 ~115.2kbps,RS-422/485: 50 ~ 921.6kbps (Max.)

RS-232: 50 ~115.2kbps,RS-422/485: 50 ~ 921.6kbps (Max.)

USB

6 x USB, UHCI, Rev. 2.0 compliant, 2 x Front, 3 x Rear and 1 x Internal ports

6 x USB, UHCI, Rev. 2.0 compliant, 2 x Front, 3 x Rear and 1 x Internal ports

Звук

Line-out

Line-out

Слоты расширения

3× Domain I/O Expansion (only slot 1 supports PCIe)

3× Domain I/O Expansion (only slot 1 supports PCIe)

Условия окружающей среды

Рабочий диапазон температур

IEC 60068-2-2 with 100% CPU/ I/O loading, 48 hrs,-20~70° C (-4~158°F)

IEC 60068-2-2 with 100% CPU/ I/O loading, 48 hrs,-20~70° C

Рабочая влажность

20 ~ 95% (Non-condensing)

20 ~ 95% (Non-condensing)

Защита от вибрации

IEC 60068-2-64 (Random 1 Oct./min, 1hr/axis.) CompactFlash®: 2 Grms @ 5 ~ 500 Hz, HDD: 1 Grms @ 5 ~ 500 Hz

IEC 60068-2-64 (Random 1 Oct./min, 1hr/axis.) CompactFlash: 2 Grms @ 5 ~ 500 Hz; HDD: 1 Grms @ 5 ~ 500 Hz

Устойчивость к ударам

IEC 60068-2-27 CompactFlash®: 50 G half sine, 11 ms, HDD: 20 G half sine, 11 ms

IEC 60068-2-27 CompactFlash: 50 G half sine, 11 ,s HDD: 20 G half sine 11 ms

Процессорная плата

Сторожевой таймер

programmable 7-tier event handler, from 1 to 255 sec

Programmable 256 levels time interval, from 1 to 255 seconds for each tier
