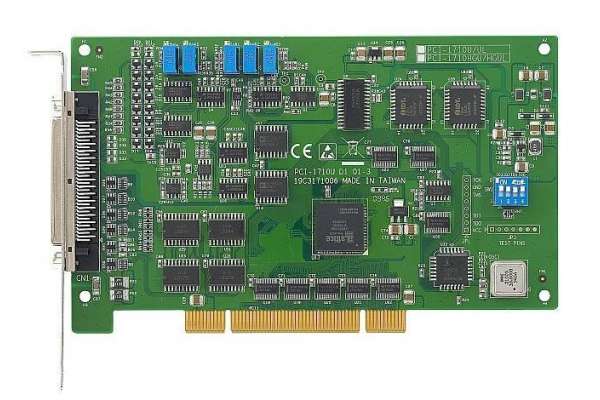

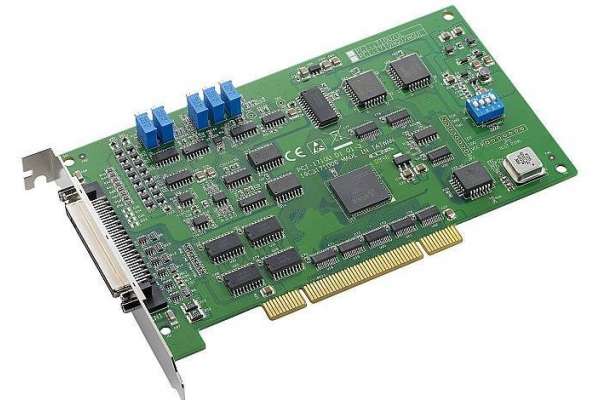

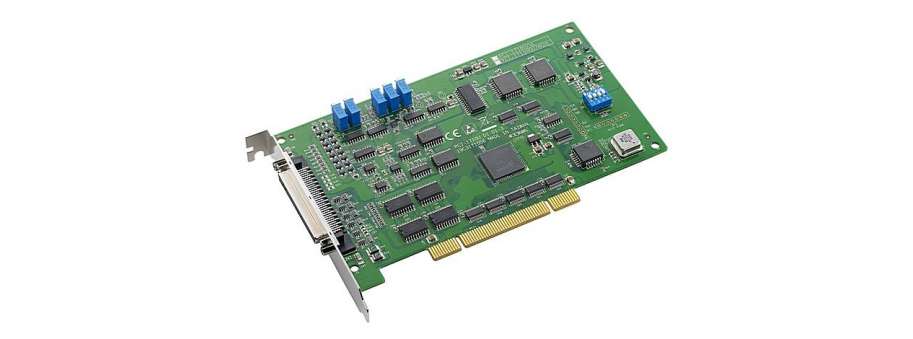

Плата АЦП PCI-1710HG

Многофункциональная плата АЦП Advantech PCI-1710HG 12 бит с входным усилителем 100KS/s

Преобразование сигналов >> Платы ввода-вывода сигналов

Производитель: Advantech Co., Ltd.

Многофункциональная плата ввода/вывода с высоким входным разрешением Advantech PCI-1710HG

Основные характеристики PCI-1710HG

  • 16 асимметричных или 8 дифференциальных аналоговых входов (можно комбинировать)
  • 12-разрядный АЦП с 100 kS/с, программируемый коэффициент усиления для каждого канала и автоматическое сканирование канала/усиления линии связи, 4 kS буфер FIFO
  • Высокий коэффициент усиления до х1000
  • 2 аналоговых выхода с 12-разрядным ЦАП
  • 16 цифровых входов-выходов
  • Управление прерываниями
  • Программируемый счетчик/таймер, разделенный на три 16-разрядных, работающих от синхроимпульсов 10 МГц
  • Легкая установка - ''Подключай и работай''
  • Программируемая схема запуска

Поставляется с руководствами и программным обеспечением для Win 95/98/NT/2000 (компакт-диск)

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
PCI-1710HGU-DE Многофункциональная плата ввода/вывода 100KS/s 12-bit Multi. Uni. PCI Card w/ High-gain  15 048,9 Доступно

Дополнительная информация

Технические данные:
АЦП

Число каналов: 16 асимметричных или 8 дифференцированных (могут быть комбинированными, программируемыми)

Входные диапазоны

Биполярный
PCI-1710: ±(0.625/1.25/2.5/5/10) В
PCI-1710HG: ±(0.005/0.01/0.05/0.1/0.5/1.0/5/10)В
Униполярный
PCI-1710: 0-1.25/0-2.5/0-5/0-10 В
PCI-1710HG: 00.01/00.1/01.0/010 В

Разрешение: 12 бит
Время преобразования: 8 мс
Макс. дискретизация
частота: 100 кГц
FIFO: 4 К отсчетов

ЦАП

Число каналов: 2 с разрешением 12 бит
Диапазоны вывода: от 0 до + В, от 0 до +10 В
Внутренний сигнал: -5 В или -10 В
Внешний сигнал: 10 В до +10 В
Частота прогона: 10 В/с
Рабочая частота: 100 кГц

Цифровой ввод-вывод

Число каналов: 16 DIO (2 группы по 8 бит)
Логические уровни входа
уровень ''0'': 0.4 В макс.
уровень ''1'': 2.4 В миним.
Логические уровни выхода
уровень ''0'': 0.4 В макс. при 0.8 мА (приемник)
уровень ''1'': 2.4 В миним. при 0.4 мА (источник)

Счетчик/ таймер

Число счетчиков: Один программируемый 32-разрядный ведущий, один 16-разрядный счетчик для пользовательских целей
Частотный диапазон: 0-10 МГц

Другие

Тип шины: Шина PCI

Разъем: 'Мама' 68-штырькового разъема SCSI-II

Размер карты: 175х100 мм
