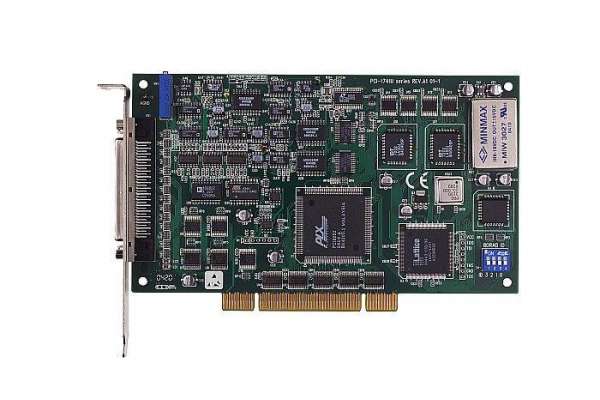

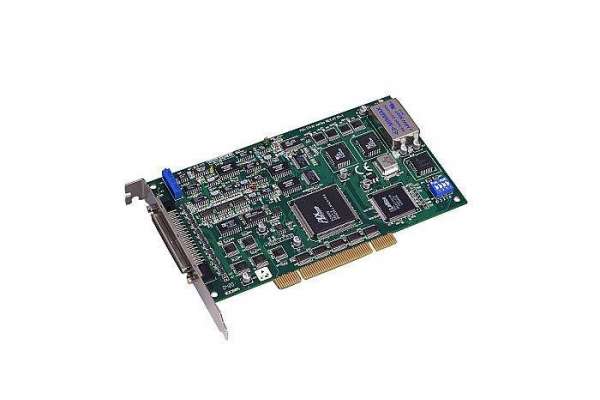

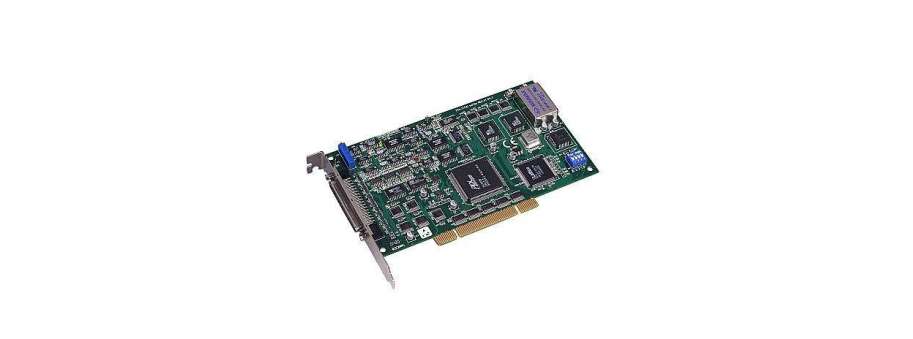

Плата АЦП PCI-1741U

Многофункциональная плата ввода/вывода Advantech PCI-1741U с 16 bit АЦП, 16 каналов, частота преобразования 200кГц

Преобразование сигналов >> Платы ввода-вывода сигналов

 Цены и наличие

Производитель: Advantech Co., Ltd.

Основные характеристики PCI-1741U-AE:

  • 16 асимметричных или 8 дифференциальных аналоговых входов (можно комбинировать)
  • 16-разрядный АЦП с 200 kS/с, программируемый коэффициент усиления для каждого канала и автоматическое сканирование канала/усиления линии связи, 1024 выборки буфер FIFO
  • 1 аналоговый выход с 16-разрядным ЦАП
  • 16 цифровых входов и 16 выходов
  • Управление прерываниями
  • Программируемый счетчик/таймер, 16-разрядный, работающих от синхроимпульсов 10 МГц
  • Легкая установка - ''Подключай и работай''
  • Программируемая схема запуска

Поставляется с руководствами и программным обеспечением для Win 95/98/NT/2000 (компакт-диск)

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
PCI-1741U-AE Многофункциональная плата сбора данных для шины PCI. АЦП 16 входов/16 р, 200 кВ/с. RoHS  17 679,2 Доступно

Дополнительная информация

АЦП

  • Число каналов: 16 асимметричных или 8 дифференцированных (могут быть комбинированными, программируемыми)

Входные диапазоны

  • Биполярный: PCI-1741U: ±(0.005/0.01/0.05/0.1/0.5/1.0/5/10)В
  • Разрешение: 16 бит
  • Время преобразования: 5 мкс
  • Макс. дискретизация частота: 200 кГц
  • FIFO: 1 К отсчетов

ЦАП

  • Число каналов: 1 с разрешением 16 бит
  • Диапазоны вывода: от 0 до + В, от 0 до +10 В
  • Внутренний сигнал: -5 В или -10 В
  • Внешний сигнал: 10 В до +10 В
  • Частота прогона: 10 В/с
  • Рабочая частота: 100 кГц

Цифровой ввод-вывод

  • Число каналов: 32 DIO (2 группы по 16 бит)
  • Логические уровни входа
  • уровень ''0'': 0.4 В макс.
  • уровень ''1'': 2.4 В миним.
  • Логические уровни выхода
  • уровень ''0'': 0.4 В макс. при 0.8 мА (приемник)
  • уровень ''1'': 2.4 В миним. при 0.4 мА (источник)

Счетчик/ таймер

  • Число счетчиков: Один программируемый 16-разрядный счетчик для пользовательских целей
  • Частотный диапазон: 0-10 МГц

Другие

  • Тип шины: Шина PCI
  • Разъем: 'Мама' 68-штырькового разъема SCSI-II
  • Размер карты: 175х100 мм
