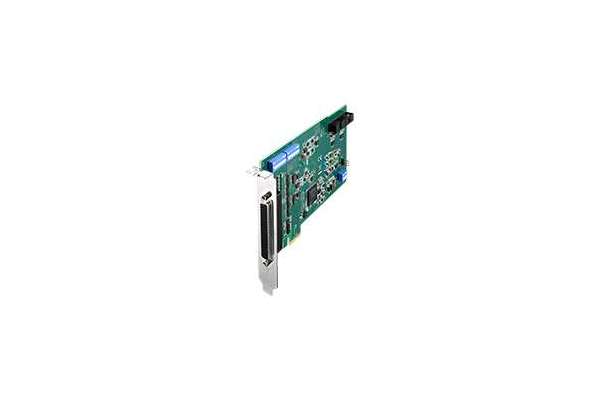

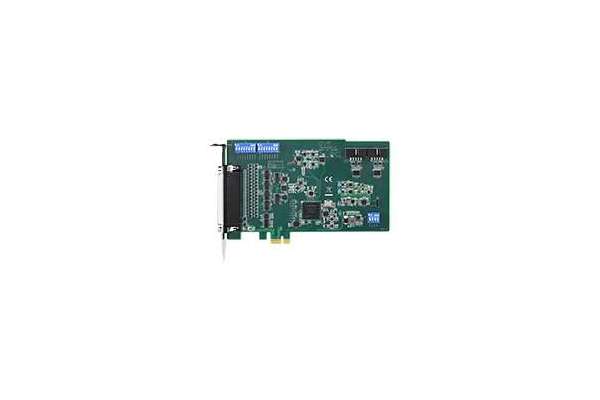

Плата аналогового ввода PCIE Advantech PCIE-1805

1MС/с, 16бит, 32-канальная карта аналогового ввода PCIE Advantech PCIE-1805

Цены и наличие

Код товара	Описание товара	Цена с НДС	Наличие на складе
PCIE-1805-AE	Багатофункціональна плата введення-виведення Advantech PCIE-1805, 32-канала ,16-біт	33 300,1

PCIE-1805 - это PCIE-карта аналогового ввода высокого разрешения с большим количеством каналов. Она обеспечивает 32 канала мультиплексированного измерения напряжения/тока, частоту дискретизации до 1 MS/s, аналоговый вход с разрешением 16 бит и низким уровнем искажений и шумов. Карта имеет различные диапазоны входных сигналов и позволяет измерять как напряжение, так и ток. Она может быть легко применена в большинстве промышленных приложений.

• 32-к односторонних или 16-к дифференциальных или комбинированных аналоговых входов
• 16-разрядный АЦП с частотой дискретизации до 1 МГц
• Автоматическая калибровка
• Измерение тока (0-20 мА или 4-20 мА)
• Поддержка цифровых и аналоговых триггеров
• Синхронизация с несколькими картами

Дополнительная информация

Analog Input
Channels	32 single-ended, 16 differential, or combination
Resolution	16 bits
Max. Sampling Rate	1MS/s, shared by all enabled channels
Overvoltage Protection	30 Vp-p
Input Impedance	AI+ to AGND (Single Ended): >1000 GΩ in parallel with 9 pF AI+ to AI- (Differential): >1000 GΩ in parallel with 6 pF
Sampling Modes	Software and onboard programmable pacer
Input Range	±10 V/±5 V/±2 V/±1 V/0 ~ 20 mA/4 ~ 20 mA
Offset error	< ±0.5 mV (Voltage Mode); < ±2.5 μA (Current Mode)
Gain error	< ±0.01 % (Voltage Mode); < ±0.05 % (Current Mode)
RMS Noise	0.1mV
Auto calibration	Yes
Multi-card synchronization	Yes
Trigger & Clock Input
Trigger mode	Start, delay to start, stop, delay to stop
Trigger source	2 external digital triggers and 2 analog triggers from AI channels
Clock input	2 digital trigger inputs, and 1 conversion clock input
Trigger Input voltage	Logic 0: 0.8 V max. (0 V min.) Logic 1: 2.0 V min. (5 V max.)
Trigger and Clock Output
Channels	2 multi-function outputs
Output capability	Logic 0: 0.8 V max. @ 10 mA Logic 1: 2.0 V min. @ -10 mA
General
Bus Type	PCI Express x1
I/O Connector	1 x DB62 female connector
Dimensions (L x H)	168 x 98 mm (6.6" x 3.9")
Power Consumption	+3.3 V 300 mA typ./320mA max. +12 V 70mA typ. / 90mA max
Operating Temperature	0 ~ 60° C (32 ~ 140° F) (refer to IEC 68-2-1, 2)
Storage Temperature	-20 ~ 70° C (-4 ~ 158° F)
Storage Humidity	5 ~ 95% RH, non-condensing (refer to IEC 68-2- 3)
