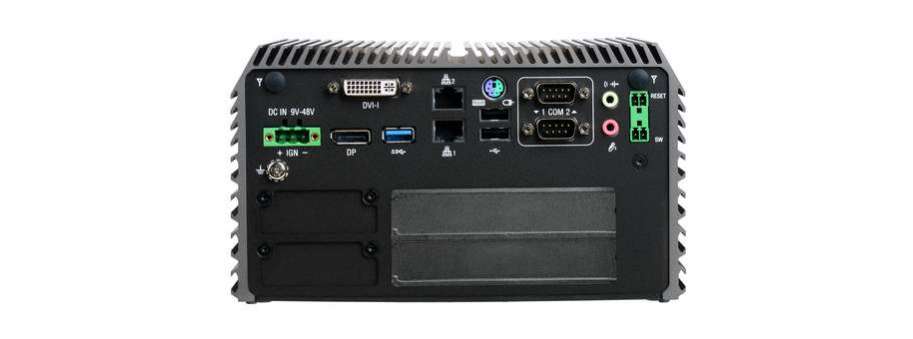

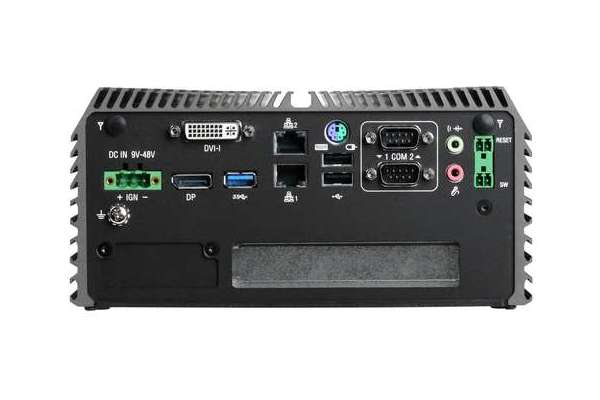

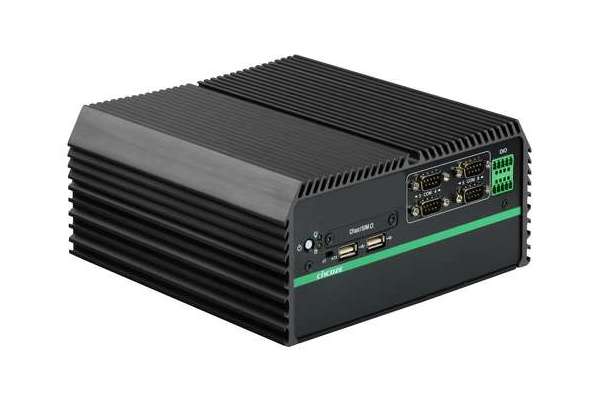

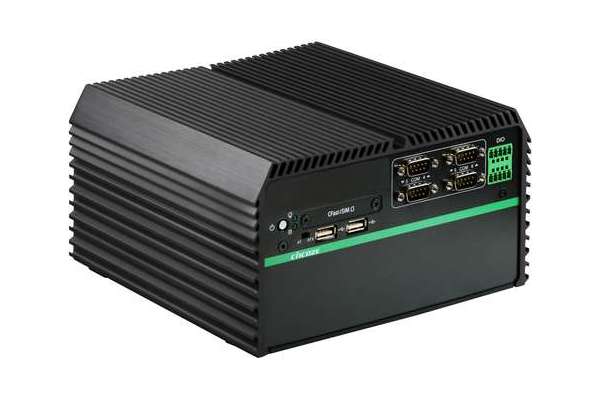

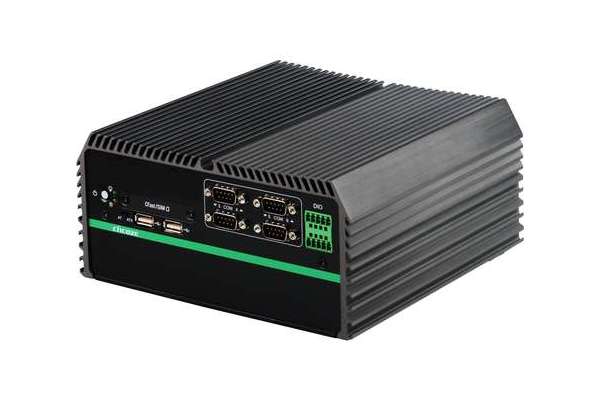

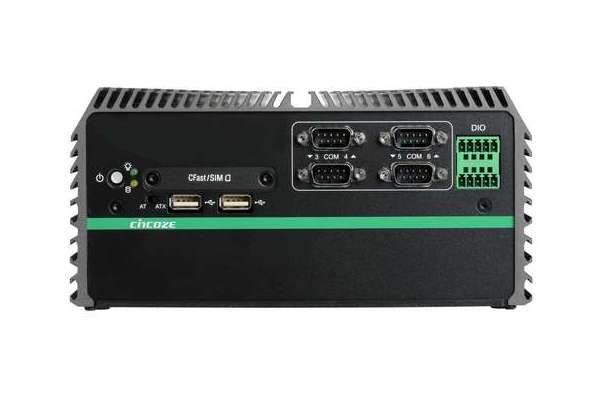

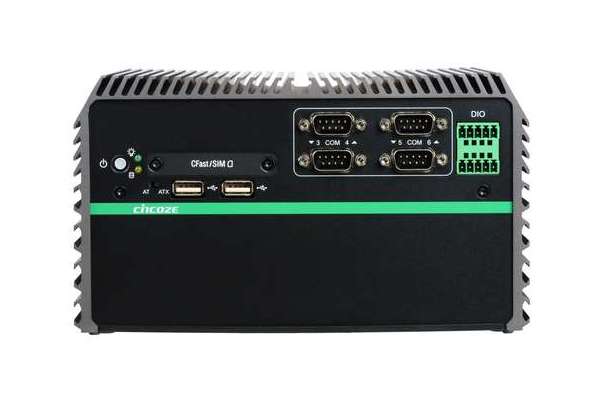

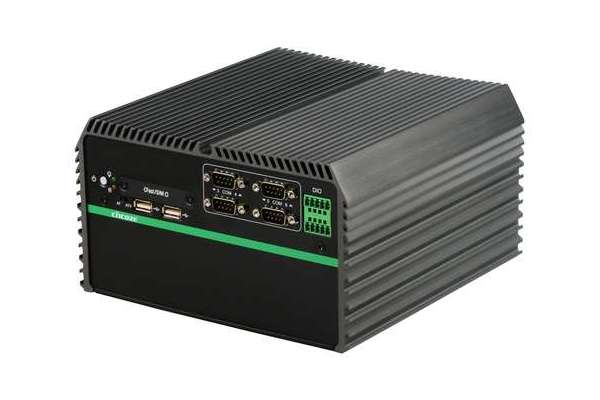

Безвентиляторный энергоэффективный ПК Cincoze с расширением 1x PCI / 1x PCIe DE-1001

Безвентиляторные встраиваемые ПК серии DE-1000 поддерживают платформу Intel® Bay Trail, интегрированную с 4-х ядерным процессором Intel® Atom™ E3845 с тактовой частотой 1,91 ГГц. Однако их потребляемая мощность всего 10 Вт, поэтому серия DE-1000, безусловно, является идеальным решением для максимальной производительности вычислений, энергоэффективности и промышленной надежности.

DE-1000 разработаны с богатым ассортиментом вводов/выводов, гибкостью подключения и возможностью простого расширения.

Расширение возможно за счет несколько модулей - до 2 слотов PCI или 2 слотов PCIe x1 для гибкой интеграции различных дополнительных плат; 2 слота mini-PCIe для беспроводной связи GSM и WLAN; он также поддерживает три расширения памяти: 2,5″ жесткий диск SATA, CFast и SIM-карту. Поддерживая функцию контроля зажигания, серия DE-1000 может использоваться в различных приложениях, таких как: наблюдение, автомобильная промышленность, промышленная автоматизация и т. д.

Так же серия DE-1000 характерна широким диапазоном температур от -25°C до 70°C, входного напряжения (9~48 В постоянного тока), защитой питания, цельной бескабельной конструкцией корпуса, а также соответствует стандарту EN50121-3- 2 для железнодорожных перевозок.

DE-1000 - верный выбор для приложения работающих в суровых условиях окружающей среды.

  • Встроенный Intel® Atom™ E3845 Processor Quad Core, 1.91GHz
  • 2x DDR3L SO-DIMM максимум до 8GB
  • Два независимых дисплея через 1x DVI-I и 1x DisplayPort
  • 2x Intel® GbE Port, поддерживает Wake-on-LAN и PXE
  • 1x USB 3.0, 4x USB 2.0
  • 6x портов RS232/422/485 с 5V/12V
  • 4x изолированных DI, 4x изолированных DO
  • 2x 2,5” отсека для твердотельных/жестких дисков SATA, 1x mSATA (общий разъем Mini-PCIe), 1x карта CFast и 1x разъем для SIM-карты
  • Входящее напряжение 9~48VDC, поддерживает AT/ATX
  • Функция контроля зажигания
  • Сертификация EN50121-3-2 / EN62368-1

Дополнительная информация

DE-1001 DE-1002

Processor

Onboard Intel® Atom™ Processor E3845 Quad Core, 1.91 GHz with AMI 64Mbit SPI BIOS. Onboard Intel® Atom™ Processor E3845 Quad Core, 1.91 GHz with AMI 64Mbit SPI BIOS
Memory 2x 204-Pin DDR3L 1066 / 1333MHz SO-DIMM (un-buffered and non-ECC), Max. up to 8GB 2x 204-Pin DDR3L 1066 / 1333MHz SO-DIMM (un-buered and non-ECC), Max. up to 8GB
Graphics

• Intel® HD Graphics Max. 792 MHz

• Support Dual Display

-1x DVI and 1x DisplayPort

-1x DVI-D and 1x VGA (with optional split cable)

-1x DisplayPort and 1x VGA (with DVI-I to VGA adapter)

• Intel® HD Graphics Max. 792 MHz

• Support Dual Display

-1x DVI and 1x DisplayPort

-1x DVI-D and 1x VGA (with optional split cable)

-1x DisplayPort and 1x VGA (with DVI-I to VGA adapter)

Storage
  • 2x 2.5” SATA HDD Bay
  • 1x Internal mSATA Slot (Shared by Mini-PCIe Socket)
  • 1x External CFast Socket
  • 1x External SIM Card Socket
  • 2x 2.5” SATA HDD Bay
  • 1x Internal mSATA Slot (Shared by Mini-PCIe Socket)
  • 1x External CFast Socket
  • 1x External SIM Card Socket

External I/O Interface

  • 1x DVI-I & 1x DisplayPort
  • 2x GbE LAN Port (Intel® i210, Support Wake-on-LAN and PXE)
  • 1x Mic-in and 1x Line-out (Codec: Realtek ALC888S)
  • 1x USB 3.0 Port & 4x USB 2.0 Port
  • 1x 4 Isolated DI & 4 Isolated DO Port
  • 6x COM (DB9, RS232/422/485 with Auto Flow Control)
  • 1x PS/2 Port
  • 2x Antenna Hole
  • 1x Power Switch
  • 1x AT/ATX Switch
  • 1x Remote Power Connector and Reset Connector
  • 1x DVI-I & 1x DisplayPort
  • 2x GbE LAN Port (Intel® i210, Support Wake-on-LAN and PXE)
  • 1x Mic-in and 1x Line-out (Codec: Realtek ALC888S)
  • 1x USB 3.0 Port & 4x USB 2.0 Port
  • 1x 4 Isolated DI & 4 Isolated DO Port
  • 6x COM (DB9, RS232/422/485 with Auto Flow Control)
  • 1x PS/2 Port
  • 2x Antenna Hole
  • 1x Power Switch
  • 1x AT/ATX Switch
  • 1x Remote Power Connector and Reset Connector

Expansion

  • 2x Full-size Mini PCIe Socket for Wi-Fi / GSM / Expansion Module
  • 1x Universal I/O Bracket
  • 1x PCIe x1 (DE-1001-E Only)
  • 1x PCI (DE-1001-P Only)
  • 2x Full-size Mini PCIe Socket for Wi-Fi / GSM / Expansion Module
  • 2x Universal I/O Bracket
  • 2x PCIe x1 (DE-1002-EE Only) 2x PCI (DE-1002-PP Only)
Watchdog Timer Software Programmable Supports 256 Levels System Reset Software Programmable Supports 256 Levels System Reset
Power Requirement
  • Support AT/ATX Power Mode
  • Power Input Voltage 9~48VDC
  • One 3-pin Terminal Block Connector
  • Optional Power Adapter AC/DC 12V/5A 60W
  • Support AT/ATX Power Mode
  • Power Input Voltage 9~48VDC
  • One 3-pin Terminal Block Connector
  • Optional Power Adapter AC/DC 12V/5A 60W
Physical
  • Dimension: 203mm (W) x 200mm (D) x 96.5mm (H)
  • Weight: 3.40 kg
  • Construction: Aluminum Chassis with Fan-less Design
  • Mounting: Wall Mounting
  • Cable-less Design
  • Dimension: 203mm (W) x 200mm (D) x 114.5mm (H)
  • Weight: 3.66 kg
  • Construction: Aluminum Chassis with Fan-less Design
  • Mounting: Wall Mounting
  • Cable-less Design
Environment
  • Operating Temperature: -25°C to 70°C (ambient with air flow; with Industrial Grade Peripherals)
  • Storage Temperature: -30°C to 85°C
  • Relative Humidity: 10%~95% (non-condensing)
  • Shock: 50 Grms (With SSD According to IEC 60068-2-27, Half Sine, 11ms Duration)
  • Vibration: Random: 5 Grms (With SSD According to IEC 60068-2-64, 5~500Hz, 1 hr/axis)
  • Operating Temperature: -25°C to 70°C (ambient with air flow; with Industrial Grade Peripherals)
  • Storage Temperature: -30°C to 85°C
  • Relative Humidity: 10%~95% (non-condensing)
  • Shock: 50 Grms (With SSD According to IEC 60068-2-27, Half Sine, 11ms Duration)
  • Vibration: Random: 5 Grms (With SSD According to IEC 60068-2-64, 5~500Hz, 1 hr/axis)
Digital Input & Output
  • 4x Digital Input (Source Type) - Input Voltage (Dry Contact): Logic 0: Close to GND Logic 1: Open - Input Voltage: Logic 0: 3V max. Logic 1: 5V min. (DI to COM-)
  • 4x Digital Output - Supply Voltage: 9~30VDC - Sink Current: 580 mA Max. Per Channel
  • 4x Digital Input (Source Type) - Input Voltage (Dry Contact): Logic 0: Close to GND Logic 1: Open - Input Voltage: Logic 0: 3V max. Logic 1: 5V min. (DI to COM-)
  • 4x Digital Output - Supply Voltage: 9~30VDC - Sink Current: 580 mA Max. Per Channel
Certification
  • EMC: CE, FCC Class A, EN50121-3-2
  • Safety: LVD(EN62368-1)
  • EMC: CE, FCC Class A, EN50121-3-2
  • Safety: LVD(EN62368-1)
Operating System
  • Windows® 10
  • Windows® 8
  • Windows® Embedded 8 Standard
  • Windows® 7
  • Windows® Embedded Standard 7
  • Linux: Supports by Project
  • Windows® 10
  • Windows® 8
  • Windows® Embedded 8 Standard
  • Windows® 7
  • Windows® Embedded Standard 7
  • Linux: Supports by Project
