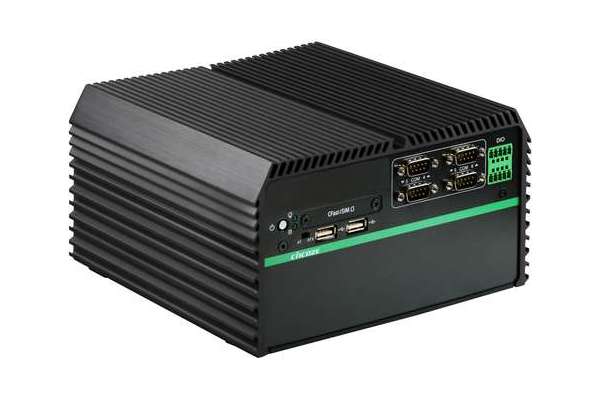

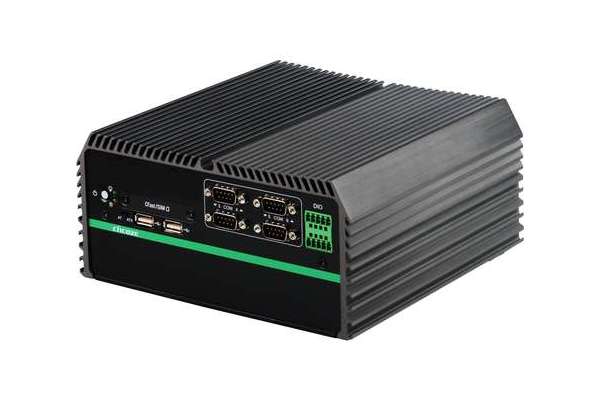

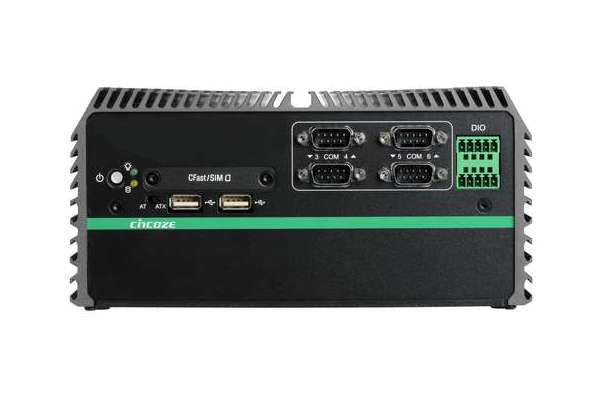

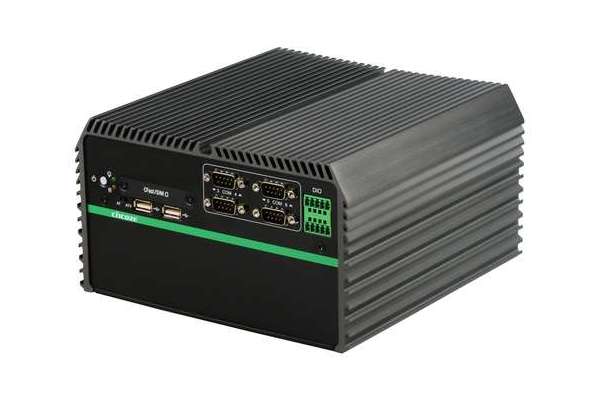

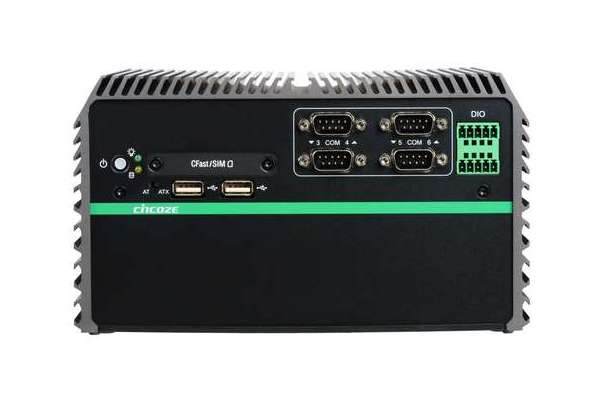

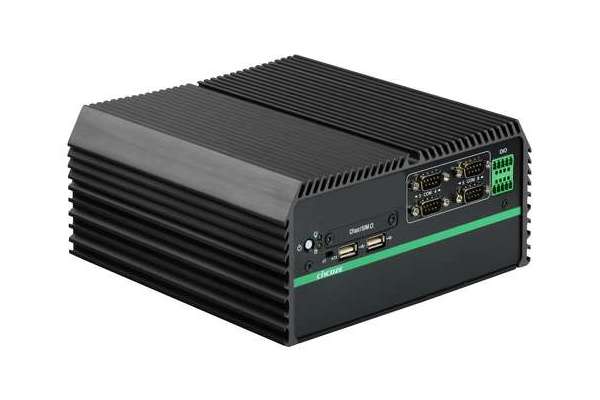

Безвентиляторний енергоефективний ПК Cincoze з розширенням 1x PCI / 1x PCIe DE-1001

Безвентиляторні вбудовувані ПК серії DE-1000 підтримують платформу Intel® Bay Trail, інтегровану з 4-х ядерним процесором Intel® Atom™ E3845 з тактовою частотою 1,91 ГГц. Проте їх споживана потужність всього 10 Вт, тому серія DE-1000, безумовно, є ідеальним рішенням для максимальної продуктивності обчислень, енергоефективності та промислової надійності.

DE-1000 розроблені з багатим асортиментом входів/виходів, гнучкістю підключення та можливістю простого розширення.

Розширення можливе за рахунок декількох модулів - до 2 слотів PCI чи 2 слотів PCIe x1 для гнучкої інтеграції різноманітних додаткових плат; 2 слота mini-PCIe для бездротового зв'язку GSM та WLAN; також підтримується три розширення пам'яті: 2,5″ жорсткий диск SATA, CFast та SIM-карту. Підтримуючи функцію контролю запалювання, серія DE-1000 може використовуватись в різноманітних додатках, таких як: спостереження, автомобільна промисловість, промислова автоматизація та т. п.

Також серія DE-1000 характерна широким діапазоном температур від -25°C до 70°C, вхідної напруги (9~48 В постійного струму), захистом живлення, суцільною безкабельною конструкцією корпуса, а також відповідає стандарту EN50121-3- 2 для залізничних перевезень.

DE-1000 - вірний вибір для додатків, які працюють в суворих умовах навколишнього середовища.

  • Вбудований Intel® Atom™ E3845 Quad Core, 1.91GHz
  • 2x DDR3L SO-DIMM максимум до 8GB
  • Два незалежних дисплея через 1x DVI-I та 1x DisplayPort
  • 2x Intel® GbE Port, підтримує Wake-on-LAN та PXE
  • 1x USB 3.0, 4x USB 2.0
  • 6x портів RS232/422/485 с 5V/12V
  • 4x ізольованих DI, 4x ізольованих DO
  • 2x 2,5” відсіка для твердотільних жорстких дисків SATA, 1x mSATA (спільни роз'єм Mini-PCIe), 1x карта CFast та 1x роз'єм для SIM-карти
  • Вхідна напруга 9~48VDC, підтримує AT/ATX
  • Функція контролю запалювання
  • Сертифікація EN50121-3-2 / EN62368-1

Додаткова інформація

DE-1001 DE-1002

Processor

Onboard Intel® Atom™ Processor E3845 Quad Core, 1.91 GHz with AMI 64Mbit SPI BIOS. Onboard Intel® Atom™ Processor E3845 Quad Core, 1.91 GHz with AMI 64Mbit SPI BIOS
Memory 2x 204-Pin DDR3L 1066 / 1333MHz SO-DIMM (un-buffered and non-ECC), Max. up to 8GB 2x 204-Pin DDR3L 1066 / 1333MHz SO-DIMM (un-buered and non-ECC), Max. up to 8GB
Graphics

• Intel® HD Graphics Max. 792 MHz

• Support Dual Display

-1x DVI and 1x DisplayPort

-1x DVI-D and 1x VGA (with optional split cable)

-1x DisplayPort and 1x VGA (with DVI-I to VGA adapter)

• Intel® HD Graphics Max. 792 MHz

• Support Dual Display

-1x DVI and 1x DisplayPort

-1x DVI-D and 1x VGA (with optional split cable)

-1x DisplayPort and 1x VGA (with DVI-I to VGA adapter)

Storage
  • 2x 2.5” SATA HDD Bay
  • 1x Internal mSATA Slot (Shared by Mini-PCIe Socket)
  • 1x External CFast Socket
  • 1x External SIM Card Socket
  • 2x 2.5” SATA HDD Bay
  • 1x Internal mSATA Slot (Shared by Mini-PCIe Socket)
  • 1x External CFast Socket
  • 1x External SIM Card Socket

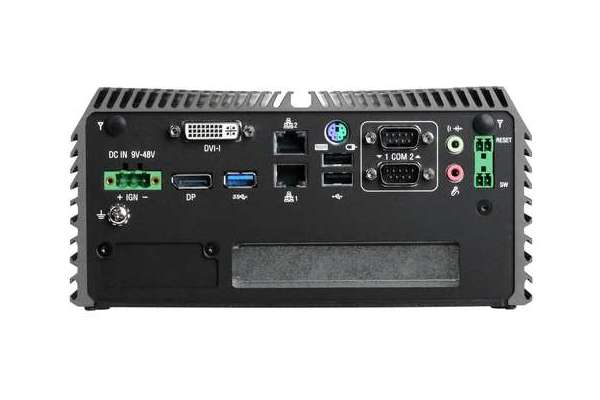

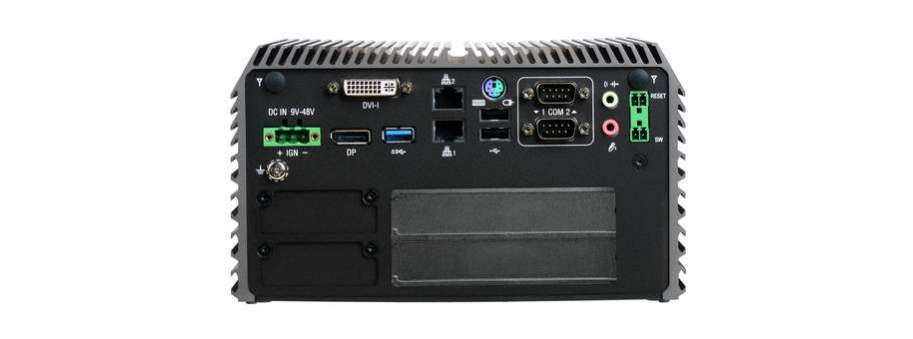

External I/O Interface

  • 1x DVI-I & 1x DisplayPort
  • 2x GbE LAN Port (Intel® i210, Support Wake-on-LAN and PXE)
  • 1x Mic-in and 1x Line-out (Codec: Realtek ALC888S)
  • 1x USB 3.0 Port & 4x USB 2.0 Port
  • 1x 4 Isolated DI & 4 Isolated DO Port
  • 6x COM (DB9, RS232/422/485 with Auto Flow Control)
  • 1x PS/2 Port
  • 2x Antenna Hole
  • 1x Power Switch
  • 1x AT/ATX Switch
  • 1x Remote Power Connector and Reset Connector
  • 1x DVI-I & 1x DisplayPort
  • 2x GbE LAN Port (Intel® i210, Support Wake-on-LAN and PXE)
  • 1x Mic-in and 1x Line-out (Codec: Realtek ALC888S)
  • 1x USB 3.0 Port & 4x USB 2.0 Port
  • 1x 4 Isolated DI & 4 Isolated DO Port
  • 6x COM (DB9, RS232/422/485 with Auto Flow Control)
  • 1x PS/2 Port
  • 2x Antenna Hole
  • 1x Power Switch
  • 1x AT/ATX Switch
  • 1x Remote Power Connector and Reset Connector

Expansion

  • 2x Full-size Mini PCIe Socket for Wi-Fi / GSM / Expansion Module
  • 1x Universal I/O Bracket
  • 1x PCIe x1 (DE-1001-E Only)
  • 1x PCI (DE-1001-P Only)
  • 2x Full-size Mini PCIe Socket for Wi-Fi / GSM / Expansion Module
  • 2x Universal I/O Bracket
  • 2x PCIe x1 (DE-1002-EE Only) 2x PCI (DE-1002-PP Only)
Watchdog Timer Software Programmable Supports 256 Levels System Reset Software Programmable Supports 256 Levels System Reset
Power Requirement
  • Support AT/ATX Power Mode
  • Power Input Voltage 9~48VDC
  • One 3-pin Terminal Block Connector
  • Optional Power Adapter AC/DC 12V/5A 60W
  • Support AT/ATX Power Mode
  • Power Input Voltage 9~48VDC
  • One 3-pin Terminal Block Connector
  • Optional Power Adapter AC/DC 12V/5A 60W
Physical
  • Dimension: 203mm (W) x 200mm (D) x 96.5mm (H)
  • Weight: 3.40 kg
  • Construction: Aluminum Chassis with Fan-less Design
  • Mounting: Wall Mounting
  • Cable-less Design
  • Dimension: 203mm (W) x 200mm (D) x 114.5mm (H)
  • Weight: 3.66 kg
  • Construction: Aluminum Chassis with Fan-less Design
  • Mounting: Wall Mounting
  • Cable-less Design
Environment
  • Operating Temperature: -25°C to 70°C (ambient with air flow; with Industrial Grade Peripherals)
  • Storage Temperature: -30°C to 85°C
  • Relative Humidity: 10%~95% (non-condensing)
  • Shock: 50 Grms (With SSD According to IEC 60068-2-27, Half Sine, 11ms Duration)
  • Vibration: Random: 5 Grms (With SSD According to IEC 60068-2-64, 5~500Hz, 1 hr/axis)
  • Operating Temperature: -25°C to 70°C (ambient with air flow; with Industrial Grade Peripherals)
  • Storage Temperature: -30°C to 85°C
  • Relative Humidity: 10%~95% (non-condensing)
  • Shock: 50 Grms (With SSD According to IEC 60068-2-27, Half Sine, 11ms Duration)
  • Vibration: Random: 5 Grms (With SSD According to IEC 60068-2-64, 5~500Hz, 1 hr/axis)
Digital Input & Output
  • 4x Digital Input (Source Type) - Input Voltage (Dry Contact): Logic 0: Close to GND Logic 1: Open - Input Voltage: Logic 0: 3V max. Logic 1: 5V min. (DI to COM-)
  • 4x Digital Output - Supply Voltage: 9~30VDC - Sink Current: 580 mA Max. Per Channel
  • 4x Digital Input (Source Type) - Input Voltage (Dry Contact): Logic 0: Close to GND Logic 1: Open - Input Voltage: Logic 0: 3V max. Logic 1: 5V min. (DI to COM-)
  • 4x Digital Output - Supply Voltage: 9~30VDC - Sink Current: 580 mA Max. Per Channel
Certification
  • EMC: CE, FCC Class A, EN50121-3-2
  • Safety: LVD(EN62368-1)
  • EMC: CE, FCC Class A, EN50121-3-2
  • Safety: LVD(EN62368-1)
Operating System
  • Windows® 10
  • Windows® 8
  • Windows® Embedded 8 Standard
  • Windows® 7
  • Windows® Embedded Standard 7
  • Linux: Supports by Project
  • Windows® 10
  • Windows® 8
  • Windows® Embedded 8 Standard
  • Windows® 7
  • Windows® Embedded Standard 7
  • Linux: Supports by Project
