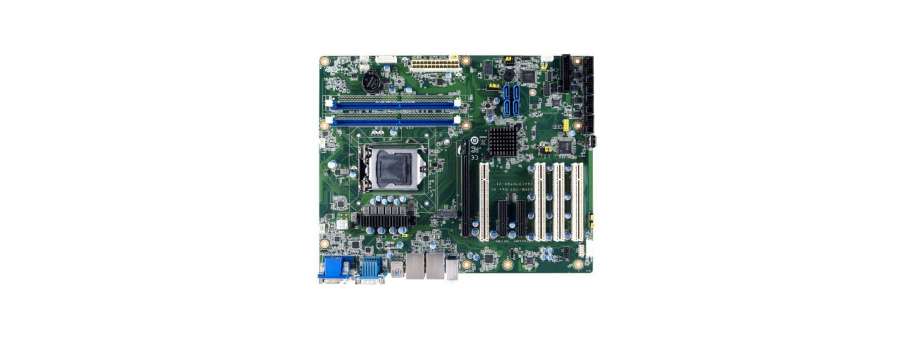

Промышленная плата ATX AIMB-707

Материнская плата ATX Advantech AIMB-707 LGA1200 Intel® Core™ i9 / i7 / i5 / i3 10-го поколения и Pentium® / Celeron®

Компоненты >> Материнские платы ATX и mini-ITX

 Цены и наличие

Производитель: Advantech Co., Ltd.

  • Процессор Intel® Core™ i9 / i7 / i5 / i3 и Pentium® / Celeron® 10-го поколения с набором микросхем H420E
  • Двухканальная (без ECC) DDR4 2400/2666/2933 до 64 ГБ
  • Поддержкивает 2 входа для дисплея VGA и DVI
  • M.2, SATA 3.0, USB 3.2, 2 GbE
  • 5 последовательных портов RS-232 и 1 RS-232/422/485
  • 1 PCIe x16 (Gen 3) и 2 PCIe x4 (x1 Gen 3 link) и 4 слота расширения PCI
  • Способ загрузки Legacy не поддерживается

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
AIMB-707G2-00A2 Промислова материнська плата Advantech AIMB-707G2 LGA1200 ATX H420E/2LAN/DVI/VGA w/o LPT  12 165,9
AIMB-707VG-00A2 Промислова материнська плата Advantech LGA1200 ATX H420E/LAN/VGA w/o LPT  10 859,2

Дополнительная информация

Processor System


Socket LGA1200
Chipset Intel H420E
BIOS AMI 128Mbit SPI Flash

Expansion Slot


PCI 4 (32-bit/33 MHz)
PCIe x4 (Gen 3) 2 (link x1)
PCIe x16 (Gen 3) 1

Memory


Technology Dual Channel(Non-ECC) DDR4 2400/2666/2933
Max Capacity 64 GB
Sockets 2 x 288-pin DIMM

Graphics


Controller Chipset integrated Intel HD Graphics
VRAM Shared system memory is subject to OS

Ethernet


Interface 10/100/1000 Mbps
Controller GbE LAN1: Intel I219-V, GbE LAN2: Intel I211-AT
Connector 2 x RJ-45

SATA


Max Data Transfer Rate 600 MB/s
Channel 4

Rear I/O


VGA 1 (Resolution up to 1920 x 1200 @ 60 Hz)
DVI 1 for G2 version (Resolution up to 1920 x 1200 @ 60 Hz)
Ethernet 2 for G2 version; 1 for VG version
USB 6 (USB 3.2 Gen 1 for G2 version; 4 for VG version)
Audio 2 (Line-out, Mic-in)
Serial 2 (RS-232)

Internal Connectors


USB 4 (2 x USB 2.0 via header, 2 x USB 2.0 Type-A) for G2 version; 3 (2 x USB 2.0 via header, 1 x USB 2.0 Type-A) for VG version
Serial 4 for G2 version (3 x RS-232, box-header; 1 x RS-232/422/485 with auto-flow control, box-header)
SATA 4
M.2 1 for G2 version (PCIe x2 M-key 2280 type)
GPIO 8-bit

Watchdog Timer


Output System reset
Interva Programmable 1 - 255 sec

Power Requirement


Test Environment Intel Core i9-10900E; DDR4 32 GB x 2
Voltage 3.3V, 5V, 12V, 5Vsb, -12V
Current 0.72A, 1.29A, 6.5A, 0.11A, 0.04A

Environment


Temperature/Humidity

Operating: 0 ~ 60 °C (32 ~ 140 °F), depends on CPU speed and system thermal solution/ 40 °C @ 95% RH Non-condensing

Non-Operating: -40 ~ 85 °C (-40 ~ 185 °F)/ 60 °C @ 95% RH Non-condensing

Physical Characteristics


Dimensions (L x H) 304.8 x 244 mm (12" x 9.6")
