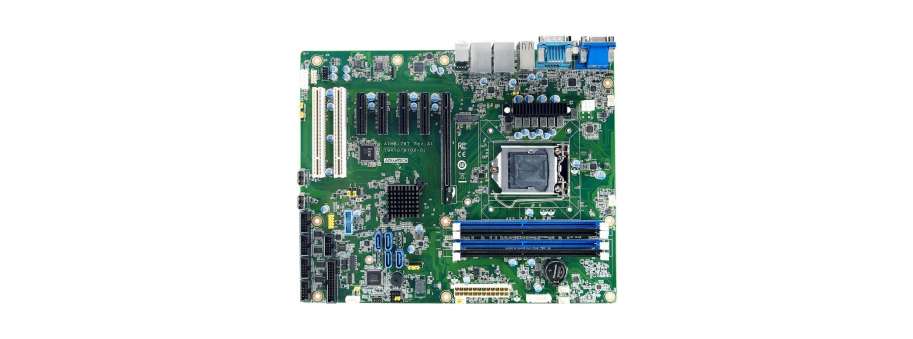

Промышленная материнская плата AIMB-787

Промышленная материнская плата Advantech AIMB-787 на Intel® Core™ i9 / i7 / i5 / i3 / Pentium® / Celeron® 10-го поколения

Компоненты >> Материнские платы ATX и mini-ITX

Производитель: Advantech

LGA1200 Intel® Core™ i9 / i7 / i5 / i3 / Pentium® / Celeron® 10-го поколения ATX с DP / DVI / VGA, DDR4, USB 3.2, M.2, SATA 3.0

  • Процессор Intel® Core™ i9 / i7 / i5 / i3 / Pentium® / Celeron® 10-го поколения с набором микросхем Q470E
  • 4 разъема DIMM до 128 ГБ DDR4 2933
  • Видеовходы DP / DVI-D / VGA и 2 GbE LAN
  • M.2, SATA RAID 0, 1, 5, 10, USB 3.2
  • Поддерживает технологии Intel vPro, AMT и TPM
  • Примечание 1. Модуль TPM необходим для включения технологий Intel vPro и TPM.
  • Примечание 2: устаревшая платформа не поддерживается.

CPU i9- 10900E i9- 10900TE i7- 10700E i7- 10700TE i5- 10500E i5- 10500TE i3- 10100E i3- 10100TE G6400E G6400TE G5900E G5900TE
Base Frequency 2.8 GHz 1.8 GHz 2.9 GHz 2.0 GHz 3.1 GHz 2.3 GHz 3.2 GHz 2.3 GHz 3.8 GHz 3.2 GHz 3.2 GHz 3.0 GHz
L3 Cache 20 MB 20 MB 16 MB 16 MB 12 MB 12 MB 6 MB 6 MB 4 MB 4 MB 2 MB 2 MB
Cores 10 10 8 8 6 6 4 4 2 2 2 2
TDP 65 W 35 W 65 W 35 W 65 W 35 W 65 W 35 W 65 W 35 W 65 W 35 W

Дополнительная информация

Processor System


Socket LGA1200
Chipset Q470E
BIOS AMI 256 Mbit SPI

Expansion Slot


PCI 2 (32-bit/33 MHz)
PCIe x4 (Gen 3) 4 (3 x link x4, 1 x link x1)
PCIe x16 (Gen 3) 1

Memory


Technology Dual Channel (Non-ECC) DDR4 2400/2666/2933
Max. Capacity 128 GB
Socket 4 x 288-pin DIMM

Graphics


Controller Intel HD Graphics
VRAM 1 GB maximum shared memory with 2 GB and above system memory installed

Ethernet


Interface 10/100/1000 Mbps
Controller GbE LAN1: Intel I219-LM, GbE LAN2: Intel I210-AT
Connector 2 x RJ-45

SATA


Max Data Transfer Rate 600 MB/s
Channel 4
RAID 0,1,5,10

Rear I/O


VGA 1 (Resolution up to 1920 x 1200 @ 60 Hz)
DVI-D 1 (Resolution up to 1920 x 1200 @ 60 Hz)
DisplayPort 1 (Resolution up to 4096 x 2304 @ 60 Hz)
Ethernet 2
USB 8 (2 x USB 3.2 Gen 2, 2 x USB 3.2 Gen 1, 4 x USB 2.0)
Audio 2 (Line-out, Mic-in)
Serial 1 (RS-232)

Internal Connectors


USB 6 (2 x USB 3.2 Gen 1 via header, 2 x USB 2.0 via header, 2 x USB 2.0 Type-A connector)
Serial 5 (4 x RS-232, 1 x RS-232/422/485)
SATA 4
M.2 1 (PCIe x4 M-key 2280 type)
Parallel 1
GPIO 8-bit
PS/2 KB/Mouse 1 (Optional PS/2 KB/Mouse Cable is required)

Watchdog Timer


Output System reset
Interval Programmable 1 ~ 255 sec

Power Requirement


Power On Intel Core i5-10500E; DDR4 32 GB x 4

Physical Characteristics


Dimensions (L x H) 304.8 x 244 mm (12" x 9.6")
