Процессорная плата PCM-3343

PC/104 встраиваемая процессорная плата на SOC DM&P Vortex86DX Advantech PC-3343 с оперативной памятью и CompactFlash

Компоненты >> Встраиваемые процессорные платы

 Цены и наличие

Производитель: Advantech Co., Ltd.

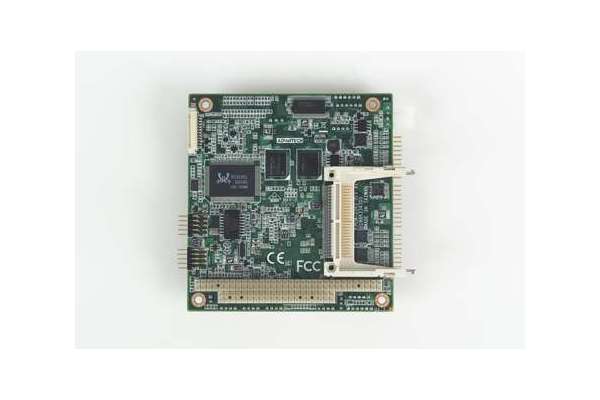

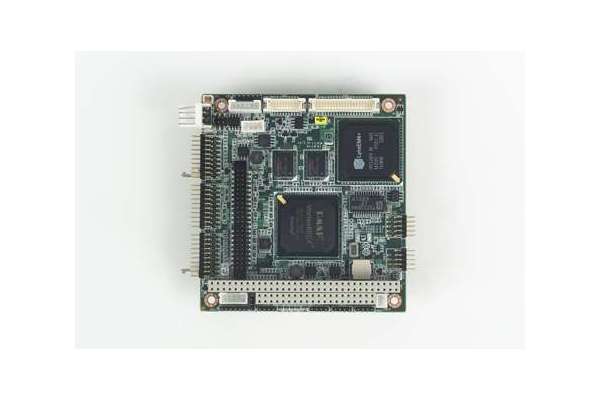

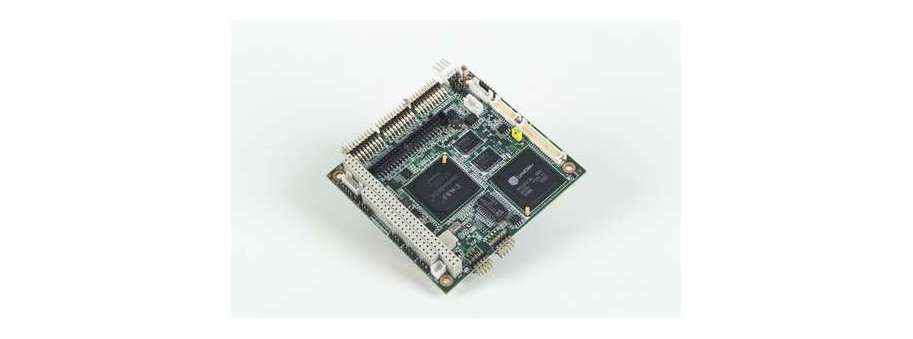

Встраиваемая процессорная плата в формате PC/104 на маломощном однокристальном компьютере DM&P Vortex86DX с пассивным охлаждением Advantech PCM-3343.

  • Малопотребляющий однокристальный процессор DM&P Vortex86DX с рабочей частотой 800MHz и предустановленной памятью DDR2 256 MB;
  • видеовыход VGA + ЖК дисплей, поддержка 24-bit LVDS/TTL;
  • Встроенный математический сопроцессор чисел с плавающей точкой;
  • 2 порта Fast Ethernet на стандартной плате PC/104 размером 96 x 90 мм;
  • Поддержка встраивамого программного API и утилит удаленного управления.

Встраиваемый процессорный модуль Advantech PCM-3343 это экономичное решение для установки в интеллектуальные датчики и медицинские приборы, шлюзы интернета вещей и контроллеров промышленной автоматизации. Модуль PCM-3343 выполнен в формате PC/104 размером 96 x 90 мм. Малопотребляющий x86 совместимый процессор DM&P Vortex86DX имеет пассивное охлаждение. На плате распаяна оперативная память DDR2, для установки накопителей предусмотрен слот CompactFlash. Процессорная плата имеет два видеовыхода, два порта Fast Ethernet, 4 последовательный порта, GPIO и USB интерфейс. Для внешнего программирования есть SPI порт. Существует специальная версия с расширенным рабочим температурным диапазоном -40 ~ 85° C.

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
PCM-3343EF-256A1E Встраиваемый процессорный модуль DM&P Vortex86DX-800MHz PC/104 SBC, LCD,LAN,CFC  6 267,9
PCM-3343EL-256A1E Встраиваемый процессорный модуль DM&P Vortex86DX-800MHz PC/104 SBC, w/oVGA/TTL CF  4 648,6
PCM-3343Z-256A1E Встраиваемый процессорный модуль PCM-3343F-256A1E extended temp -20~80C  11 264,6
PCM-3343Z2-256A1E Встраиваемый процессорный модуль PCM-3343F-256A1E extended temp -40~85C  13 049,3

Дополнительная информация

Part Number

PCM-3343EF-256A1E

PCM-3343EL-256A1E

Form Factor



Form Factor

PC/104

PC/104

Processor



CPU

DM&P Vortex86DX 800 MHz, supports Floating Point Unit (FPU)

DM&P Vortex86DX 800 MHz, supports Floating Point Unit (FPU)

Frequency

800MHz

800MHz

L2 Cache

256KB

256KB

BIOS

Award integrated 16 Mbit ROM in SOC

Award integrated 16 Mbit ROM in SOC

Memory



Technology

DDR2 333 MHz SDRAM on board

DDR2 333 MHz SDRAM on board

Max. Capacity

512MB

512MB

Onboard Memory

Onboard 256 MB (512 MB supported by request)

Onboard 256 MB (512 MB supported by request)

Display



Graphic Engine

62.5 MHz single clock/cycle engine (EM+)/-





86 MHz single clock/cycle engine (EM4+)





Designed to accelerate DirectDraw







Graphic Memory

4 MB internal memory/-



VGA

up to 1024 x 768 at 85 Hz/-



LCD (TTL/LVDS/eDP)

LVDS:24-bit up to 1024 x 768/-





TTL: single channel 24 bits up to 1024 x 768



Multiple Display

Dual/-



Expansion



I2C Bus

1

1

PC/104

1

1

Ethernet



Controller

GbE1: Vortex86DX SOC integrated

GbE1: Vortex86DX SOC integrated



GbE2: Realtek RTL8100C-LF

GbE2: Realtek RTL8100C-LF

Speed

10/100 Mbps

10/100 Mbps

Connector

Pin Header

Pin Header

Watchdog Timer



WatchDog Timer

Yes

Yes

Storage



IDE

1

1

CompactFlash

1

1

I/O



USB2.0

4,2

4,2

SPI Bus

Optional onboard 4 MB SPI Flash Disk (Supported by request for boot device or storage on DOS OS)

Optional onboard 4 MB SPI Flash Disk (Supported by request for boot device or storage on DOS OS)

GPIO

1

1

COM Port

4 (3 x RS232, 1 x RS232/ 422/ 485)/2 (1 x RS232, 1 x RS232/ 422/ 485)/2 (1 x RS232, 1 x RS232/ 422/ 485)

4 (3 x RS232, 1 x RS232/ 422/ 485)/2 (1 x RS232, 1 x RS232/ 422/ 485)/2 (1 x RS232, 1 x RS232/ 422/ 485)

Keypad

1

1

Power



Power Type

AT

AT

Power Supply Voltage

5V ± 5% only to boot up (12 V is optional for LCD inverter and add-on card)

5V ± 5% only to boot up (12 V is optional for LCD inverter and add-on card)

Power Consumption (Idle)

0.74 @ +5 V, 3.7 Watt (Vortex86DX 1 GHz, DDR2 256 MB)

0.74 @ +5 V, 3.7 Watt (Vortex86DX 1 GHz, DDR2 256 MB)

Power Consumption (Full Load)

0.85 A @ +5 V, 4.25 Watt (Vortex86DX 1 GHz, DDR2 256 MB)

0.85 A @ +5 V, 4.25 Watt (Vortex86DX 1 GHz, DDR2 256 MB)

Battery

3 V/210 mAH

3 V/210 mAH

Environment



Operational Temperature

0 ~ 60° C (32 ~ 140° F) (Operational humidity: 40° C @ 85% RH non-condensing)

0 ~ 60° C (32 ~ 140° F) (Operational humidity: 40° C @ 85% RH non-condensing)

Non-Operational Temperature

-40° C ~ 85° C and 60° C @ 95% RH non-condensing

-40° C ~ 85° C and 60° C @ 95% RH non-condensing

Physical



Dimension (mm)

96 x 90 mm (3.8" x 3.5")

96 x 90 mm (3.8" x 3.5")

Weight

0.508 kg (1.12 lb)

0.508 kg (1.12 lb)

Operating System



Microsoft Windows

Yes

Yes

Linux

Yes

Yes

Certification



EMC

CE, FCC

CE, FCC
