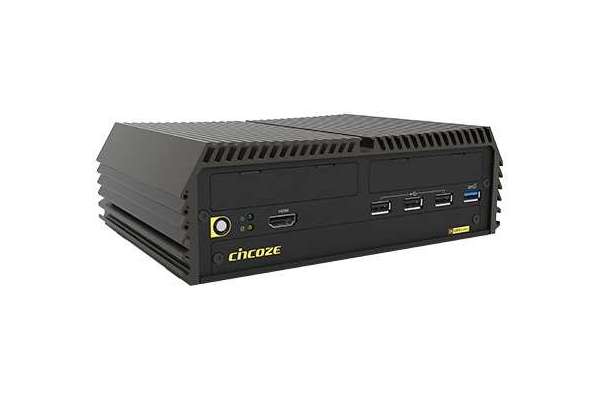

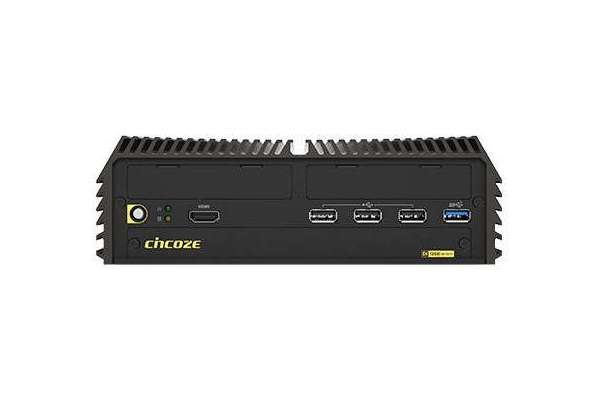

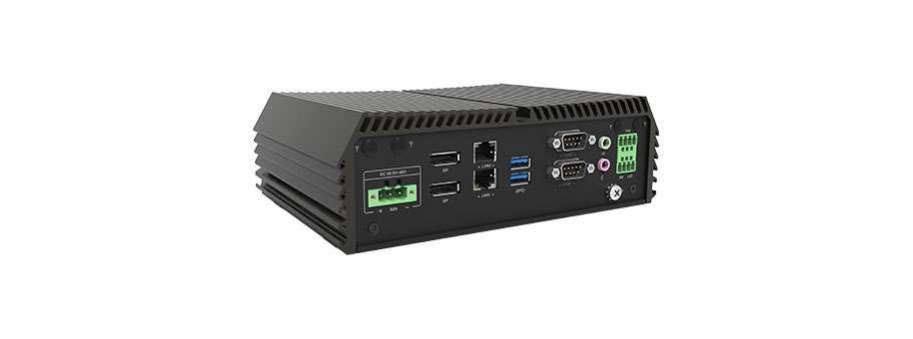

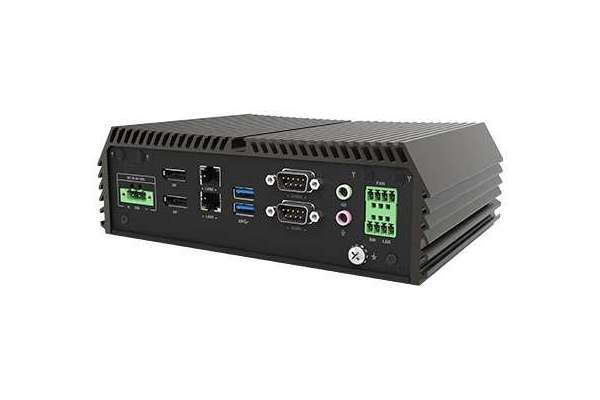

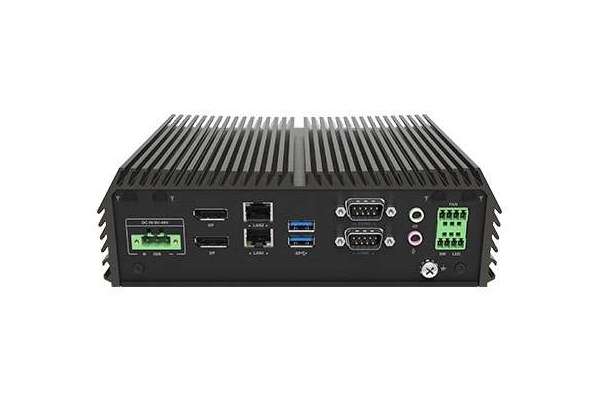

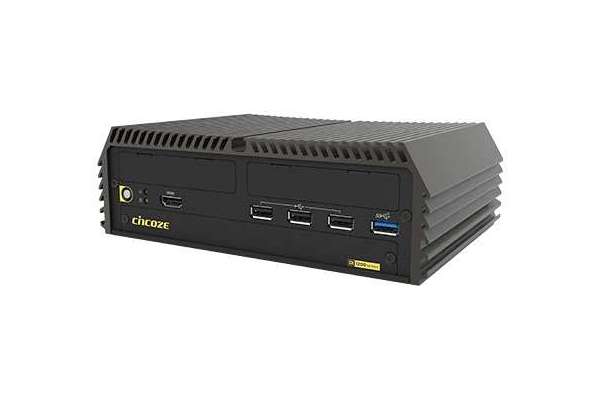

Высокопроизводительный и энергосберегающий надежный встраиваемый компьютер на базе Intel® 12-го поколения Alder Lake-P Cincoze DI-1200

Производитель: Cincoze
Facebook Twitter Linkedin Mail

DI-1200 оснащен процессором Intel® Core™ U-серии 12-го поколения (платформа Alder Lake-P), обеспечивает превосходную производительность и отличается низким энергопотреблением - 15 Вт.

Компактный DI-1200 обладает богатыми интерфейсами ввода/вывода и возможностями расширения, отвечая требованиям к высокопроизводительным, прочным встраиваемым компьютерам, используемым в ограниченном пространстве. Он подходит для автоматизации промышленности, складского хозяйства и логистики, транспорта, мониторинга окружающей среды и приложений IoT.

  • На базе процессоров 12 поколения Intel® Alder Lake-P U-Series Core™ i7/i5/i3
  • 1 x DDR5 SO-DIMM, поддерживает до 4800MHz 32GB памяти
  • 4 независимых дисплея (2x DP/HDMI/CMI Display)
  • 1x гнездо M.2 Key E Type 2230 для расширения модулей беспроводной связи/Intel CNVi
  • 1x разъем M.2 Key B Type 3042/3052 для расширения модулей 5G/накопителей/дополнительных карт
  • Технология CMI для расширения дополнительных модулей ввода/вывода
  • Технология CFM для функции определения зажигания питания и PoE
  • Широкий диапазон рабочей температуры от -40 °C до 70 °C

Дополнительная информация

System
Processor

Onboard 12th Intel® Alder Lake-P U-Series CPU:

- Intel® Core™ i7-1265UE 10 Cores Up to 4.70 GHz, TDP 15W

- Intel® Core™ i5-1245UE 10 Cores Up to 4.40 GHz, TDP 15W

- Intel® Core™ i3-1215UE 6 Cores Up to 4.40 GHz, TDP 15W
Memory 1x DDR5 SO-DIMM Socket, Supports Un-buered and non-ECC Type, Up to 32GB
BIOS AMI BIOS

Graphics
Graphics Engine
  • Integrated Intel® Iris® Xe Graphics: Core™ i7-1265UE, i5-1245UE
  • Integrated Intel® UHD Graphics: Core™ i3-1215UE
Maximum Display Output Supports Quad Independent Display
HDMI 1x HDMI Connector (3840 x 2160@60Hz)
DP 2x DisplayPort Connector (3840 x 2160@60Hz)
CMI Display 1x CMI Interface for Optional CMI-DP/CMI-HDMI/CMI-VGA Module Expansion

Audio
Audio Codec Realtek® ALC888, High Definition Audio
Line-out 1x Line-out, Phone Jack 3.5mm
Mic-in 1x Mic-in, Phone Jack 3.5mm

I/O
LAN

2x 2.5 GbE LAN, RJ45

- GbE1: Intel® I225

- GbE2: Intel® I225
COM 2x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9
USB
  • 1x 10Gbps USB 3.2 Gen2 x1, Type A
  • 2x 5Gbps USB 3.2 Gen1 x1, Type A
  • 3x 480 Mbps USB 2.0, Type A

Storage
SSD/HDD 1x 2.5" SATA HDD/SSD Bay (SATA 3.0)
M.2 SSD 1 x M.2 SSD shared by M.2 Key B Type 3052 Socket
RAID Support RAID 0/1

Expansion
M.2 Key E Socket 1x M.2 Key E Type 2230 Socket, Support Wireless / Intel CNVi Module Expansion
M.2 Key B Socket 1x M.2 Key B Type 3042/3052 Socket, Support 5G / Storage / Add-on Card Expansion
SIM Socket 2 x Front Accessible SIM Socket
CMI (Combined Multiple I/O) Interface
  • 1x CMI Interface for optional CMI-LAN Module Expansion
  • 1x CMI Interface for optional CMI-Display / CMI-COM / CMI-DIO Module Expansion
CFM (Control Function Module) Interface 1x CFM IGN Interface for optional CFM-IGN Module Expansion

Other Function
External FAN Connector 1x External FAN Connector, 4-pin Terminal Block (Support Smart Fan by BIOS)
Clear CMOS Switch 1x Clear CMOS Switch
Reset Button 1x Reset Button
Instant Reboot Support 0.2sec Instant Reboot Technology
Watchdog Timer Software Programmable Supports 256 Levels System Reset

Power
Power Button 1x ATX Power On/Off Button
Power Mode Switch 1x AT/ATX Mode Switch
Power Input 9 - 48VDC, 3-pin Terminal Block
Remote Power On/Off 1x Remote Power On/O, 2-pin Terminal Block
Remote Power LED 1x Remote Power LED, 2-pin Terminal Block

Physical
Dimension ( W x D x H ) 203 x 142 x 66.8 mm
Weight Information 1.8 KG
Mechanical Construction Extruded Aluminum with Heavy Duty Metal
Mounting Wall / Side / DIN-RAIL / VESA Mount
Physical Design
  • Fanless Design
  • Cableless Design
  • Jumper-less Design
  • Unibody Design

Operating System
Windows Windows® 10
Linux Supports by project

Environment
Operating Temperature
  • -40°C to 70°C
  • PassMark Burn-In Test: 100% CPU, 2D/3D Graphics (without thermal throttling)
  • With extended temperature peripherals; Ambient with air flow
  • According to IEC60068-2-1, IEC60068-2-2, IEC60068-2-14
Storage Temperature -40°C to 70°C
Relative Humidity 95%RH @ 70°C (non-Condensing)
Shock, Vibration MIL-STD-810H
EMC
  • CE, UKCA, FCC, ICES-003 Class A
  • EN IEC 61000-6-4 / EN IEC 61000-6-2 (24VDC Input Only)
  • EN 50155 (EN 50121-3-2 Only)
  • E-mark (Pending)
EMI
  • CISPR 32 Conducted & Radiated: Class A
  • EN/BS EN 50121-3-2 Conducted & Radiated: Class A
  • EN/BS EN IEC 61000-3-2 Harmonic current emissions: Class A
  • EN/BS EN 61000-3-3 Voltage fluctuations & flicker
  • FCC 47 CFR Part 15B, ICES-003 Conducted & Radiated: Class A
EMS
  • EN/IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
  • EN/IEC 61000-4-3 RS: 80 MHz to 1000 MHz: 20 V/m
  • EN/IEC 61000-4-4 EFT: AC Power: 2 kV; DC Power: 2 kV; Signal: 2 kV
  • EN/IEC 61000-4-5 Surges: AC Power: 2 kV; Signal: 1 kV
  • EN/IEC 61000-4-6 CS: 10V (**Compliant with the standard when utilizing shielded cable.)
  • EN/IEC 61000-4-8 PFMF: 50 Hz, 30A/m
  • EN/IEC 61000-4-11 Voltage Dips & Voltage Interruptions: 1 cycles at 60 Hz
