Специальная система отвода тепла позволяет безвентиляторным ПК работать даже в суровых условиях окружающей среды.
Автоматические манипуляторы рабочей станции на заводе, автономные горнодобывающие машины в шахте или даже платформы для бурения нефтяных скважин в море — всюду необходимы стабильные и надежные компьютеры.
Встроенные компьютеры обеспечивают вычислительную мощность, периферийные соединения, анализ данных и сетевое взаимодействие в реальном времени, необходимые в различных прикладных средах, таких как интеллектуальное производство, транспорт, железнодорожный транспорт, энергетика и горнодобывающая промышленность и т. д. В этих средах эффективное рассеивание тепла становится критически важным элементом. Прочные, надежные безвентиляторные встраиваемые компьютеры Cincoze отвечают широкому спектру требований приложений и имеют запатентованную структуру рассеивания тепла, которая является ключом к стабильной работе в широком диапазоне температур (от -40°C до 70°C).
Подробности решения охлаждения от Cincoze
Чрезмерно высокие температуры негативно сказываются на компонентах компьютера и могут привести к снижению производительности или даже отключения системы. К счастью, у производителей встроенных компьютеров есть несколько уникальных методов для достижения идеального баланса между производительностью и тепловыделением.
Прежде чем углубиться в суть охлаждающего решения Cincoze важно понимать, что на материнской плате есть несколько источников тепла, включая ЦП, набор микросхем, графический процессор, контроллер локальной сети, дроссель, полевой МОП-транзистор и другие.
Существует два метода охлаждения на выбор. Во-первых, это активное охлаждение, в котором используются вентиляторы для отвода горячего воздуха от деталей, выделяющих тепло. Другой вариант — пассивное охлаждение, использующее проводящие свойства определенных металлов для передачи энергии от нагретых частей к внешней оболочке системы.
Встроенные компьютеры предназначены для работы в суровых условиях в различных вариантах установки, таких как жара и влажность или даже отрицательная температура на открытом воздухе или большое количество пыли или опилок на производственной линии. Эти факторы окружающей среды являются ключевыми моментами, поэтому во встраиваемых компьютерах Cincoze используется закрытая безвентиляторная конструкция, которая повышает надежность и эффективно устраняет риск накопления пыли внутри компьютера и влияния на его работу.
Решение по охлаждению встраиваемого компьютера Cincoze без вентилятора тщательно рассчитано и точно спроектировано инженером по тепловому дизайну отдела исследований и разработок на ранних стадиях проектирования продукта и направлено на достижение идеального баланса между охлаждением и производительностью путем проектирования системы для отвода тепла от CPU и GPU быстрее, чем оно генерируется.

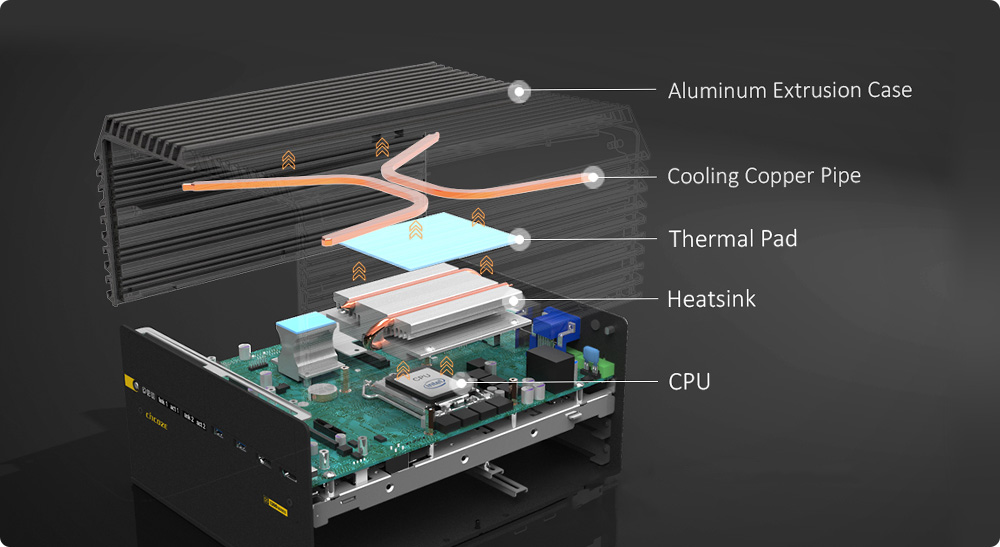

Встраиваемые компьютеры Cincoze - Архитектура передачи тепловой энергии
- Основной нагревательный элемент - ЦП
Процессор является основным источником тепла в компьютере. Как сердце компьютера, он отвечает за обработку арифметических и логических операций, интерпретацию каждой инструкции и управление работой компьютера. При умеренных нагрузках нагрев не является большой проблемой, но при многозадачности высокоскоростная работа ЦП выделяет много тепла.
- Радиатор
Радиатор отводит тепло от процессора к корпусу системы. В конструкции радиаторов Cincoze используются уникальные свойства различных металлов: алюминий - для быстрого рассеивания тепла и медь - для быстрой теплопроводности. При проектировании радиатора медные трубки и алюминиевые блоки комбинируются, чтобы максимизировать передачу тепла вверх от ЦП и наружу через корпус системы, избегая накопления тепла.
- Термопрокладка
Между процессором и радиатором, а также между радиатором и экструдированным алюминиевым кожухом используется термопрокладка для уменьшения воздушных зазоров и обеспечения эффективной теплопередачи. В Cincoze используется термопрокладка из силикона с низким тепловым сопротивлением и теплопроводностью до 12,5 Вт/мК. Высокая теплопроводность минимизирует контактное тепловое сопротивление, обеспечивая оптимальную теплопередачу.
- Тепловая труба
Внутри экструдированной алюминиевой оболочки находятся медные тепловые трубки с отличной теплопроводностью, которые отводят тепло к внешней поверхности алюминиевой крышки. Такая конструкция часто используется для рассеивания тепла высокомощных моделей CPU и GPU.
- Экструдированная алюминиевая оболочка
В корпусах встраиваемых компьютеров Cincoze используется алюминий из-за его отличной теплоотдачи. Затем инженеры-теплотехники Cincoze проектируют ребра различной высоты и формы на внешней поверхности для увеличения общей площади поверхности и максимальной скорости рассеивания тепла. По сравнению с другими конструкциями шасси для встраиваемых систем, представленными на рынке, уникальное однокорпусное шасси Cincoze не только обеспечивает более эффективное рассеивание тепла, но и обеспечивает большую прочность.
Международная сертификация по широкому диапазону температур

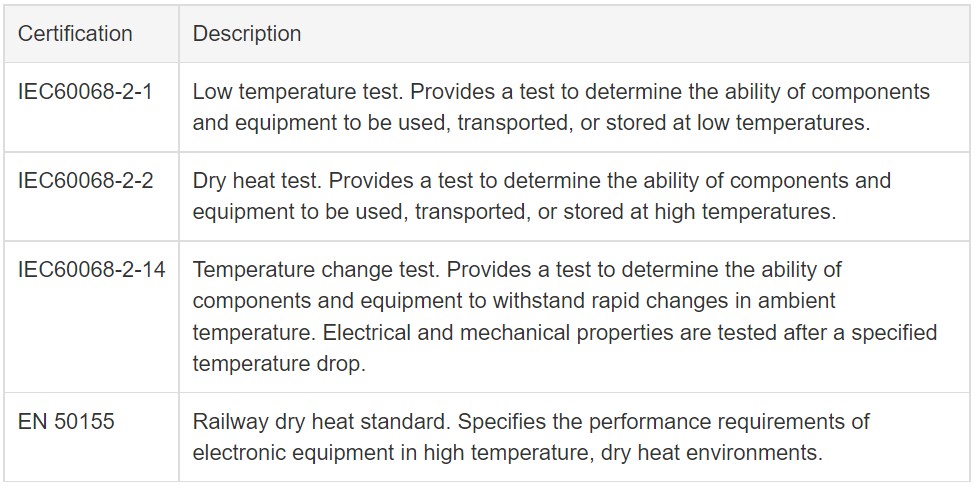

Чтобы обеспечить наиболее подходящий встроенный компьютер для требований приложений, Cincoze вкладывает много ресурсов в свой центр исследований и разработок, создавая несколько различных лабораторий, таких как лаборатории электромагнитной совместимости, сигналов, оборудования и температуры. Температурная лаборатория, в частности, гарантирует, что встроенные компьютеры Cincoze могут поддерживать стабильную и бесперебойную работу при выполнении многозадачных операций при температурах от -40°C до 70°C. Встроенные компьютеры Cincoze также соответствуют следующим стандартам для соответствия требованиям сертификации для конкретных приложений:
