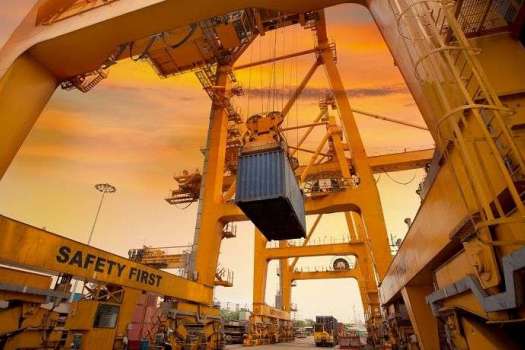

Автоматизация системы подъема портовых контейнеров

Автоматизация системы подъема портовых контейнеров

Вступление

Судоходная отрасль сталкивается с целым рядом проблем в портах - постоянно растущий спрос, повышенные затраты на рабочую силу и ограничение рабочего времени персонала. Эти проблемы можно решить, внедрив в портовые краны интеллектуальную систему подъема, которая поможет работникам обнаруживать и отслеживать перемещения судов, предметов и людей, повышая тем самым безопасность при транспортировке грузов на суда и с судов.

Системные требования

Система погрузки будет использоваться для перемещения контейнеров, обеспечивая при этом безопасность груза и персонала во время грузоподъемных операций. Однако для этого необходимо преодолеть несколько препятствий:

  • Порт охватывает большую площадь, а значит, сигналы должны передаваться на расстояния 500-700 метров. Традиционные кабели Cat 5 могут поддерживать расстояние только до 100 метров.
  • Камеры в системе используют интерфейс RJ45 и не имеют собственного источника питания. Это требует подачи питания на камеры на большие расстояния.
  • Наружная среда порта означает, что компоненты системы должны быть достаточно прочными, чтобы выдерживать широкий диапазон температур и условий окружающей среды.
  • В порту работает множество электрических устройств, таких как двигатели. Это создает значительные помехи от электромагнитных волн, поэтому система должна обладать высокой антиэлектромагнитной устойчивостью.

Внедрение проекта

  • IMC-150LPI: усиленный PoE удлинитель Ethernet большой протяженности
  • EKI-7428G-4CPI: управляемый Ethernet-коммутатор

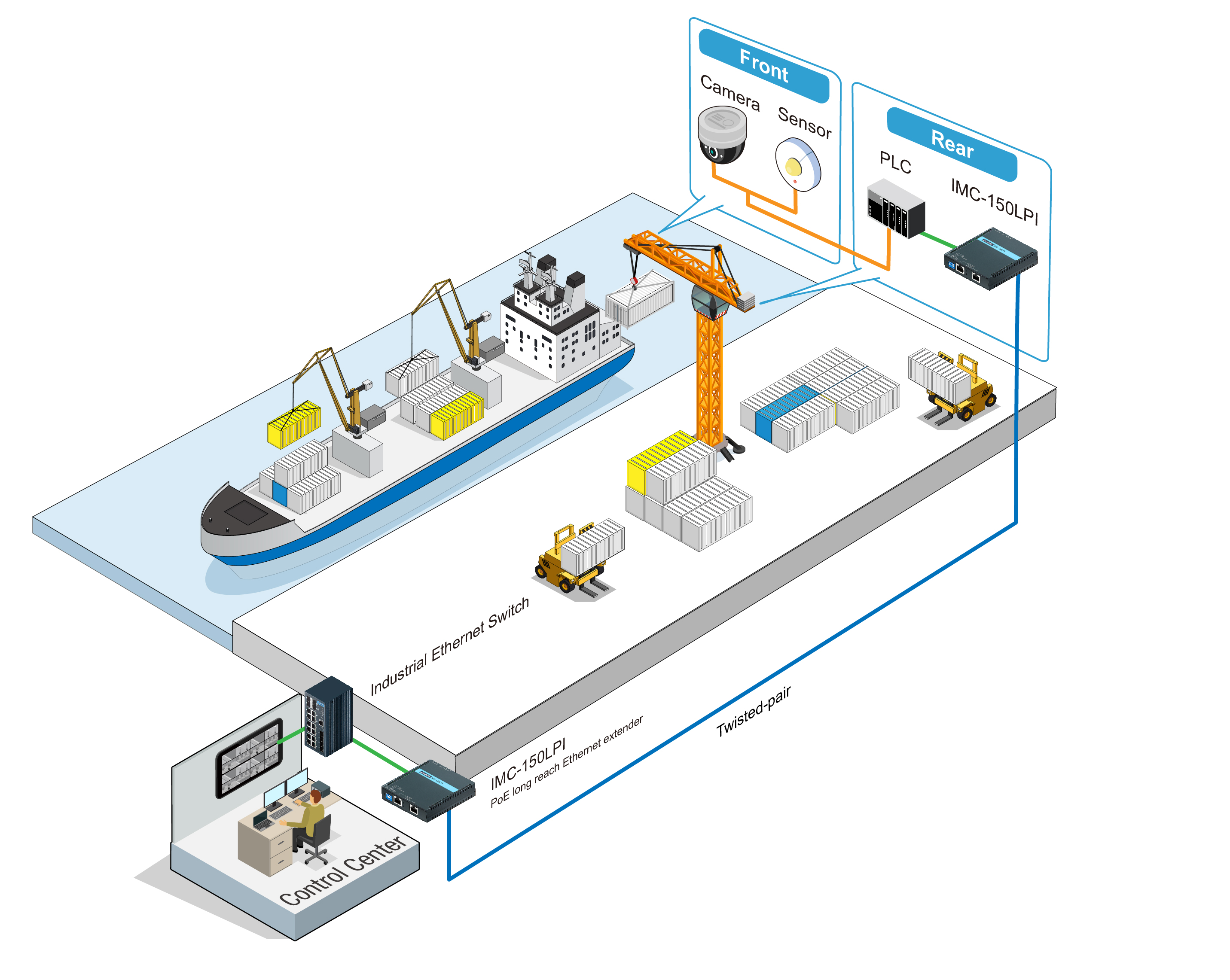

Описание системы

Почему Advantech

  • PoE-удлинитель Advantech IMC-150LPI способен передавать сигналы Ethernet на расстояние до 500 метров со скоростью 100 Мбит/с по кабелю UTP. Двойная конструкция PoE+ PD/PSE также напрямую решает проблемы питания порта, позволяя электронике, такой как датчики и камеры, получать необходимое для работы питание.
  • IMC-150LPI оснащен такими функциями, как пропуск неисправности канала (LFPT) и переключаемые конфигурации для скоростей локальной сети и типов соединений.
  • IMC-150LPI имеет небольшие размеры, незаметен и прост в установке, что делает его подходящим для установки на портовых кранах и в диспетчерских пунктах.
  • IMC-150LPI и EKI-7428G-4CPI достаточно строги и устойчивы к воздействию факторов окружающей среды и электромагнитных помех, а также отличаются высокой надежностью.
