Интеллектуальная система управления водоснабжением и мониторинга

Введение

В эпоху «Интернета вещей» стало возможным создание системы управления водоснабжением и мониторинга насосной станции. Так, насосные станции являются важными составляющими водопроводной сети, обеспечивают работоспособность  системы водоснабжения, а также отток жидкости в сезон паводков, тем самым защищая людей от наводнений. Современные технологии позволяют сократить ресурсы на эксплуатацию системы водоснабжения и реализовать беспилотный контроль ее работоспособности. Внедрение системы управления водоснабжением позволяет мониторить работу насосной станции, а также фиксировать показатели эффективности  работы, что является источником информации при обслуживании оборудования и повышает эффективность управления системой.

Возможности системы

  • Передача данных через GPRS, регулярная загрузка данных в централизованную диспетчерскую.
  • События  имеют собственную шкалу времени с синхронизацией времени NTP
  • Поддерживается функция отсылки данных на несколько адресов.
  • Защита данных при нарушении целостности связи, а также восполнение утраченной информации при устранении неполадок.
  • Удаленные контроль состояния и обновление системы.



Описание системы

Открытая системная архитектура ADAM-3600 позволяет легко создавать систему удаленной связи GPRS, встроенный ввод/вывод можно использовать для контроля таких параметров как сила тока, напряжение и частота, а также состояния пуска/остановки насоса, давления и скорости течения на входе и выходе, уровня и качества воды на выходе и впускном  клапане. Встроенная операционная система Linux реального времени может использоваться для калибровки времени через локальную сеть или GPS. ADAM-3600 также оснащен SD-картой, которая хранит данные и предотвращает потерю информацию при нарушениях связи, а также обеспечивает восстановление данных. ADAM-3600 имеет ПО iRTU Studio для удаленных настройки, усовершенствования  и обновления системы, что значительно сокращает затраты на обслуживание.



Состав проекта

  • ADAM-3600-C2G: беспроводной интеллектуальный удаленный терминал ввода-вывода: 8AI / 8DI / 4DO / 4-Slot Expansion Wireless Intelligent RTU

  • Advantech WebAccess: SCADA  система браузерного типа

  • IPC 610H: промышленный ПК с LED – индикацией на передней панели

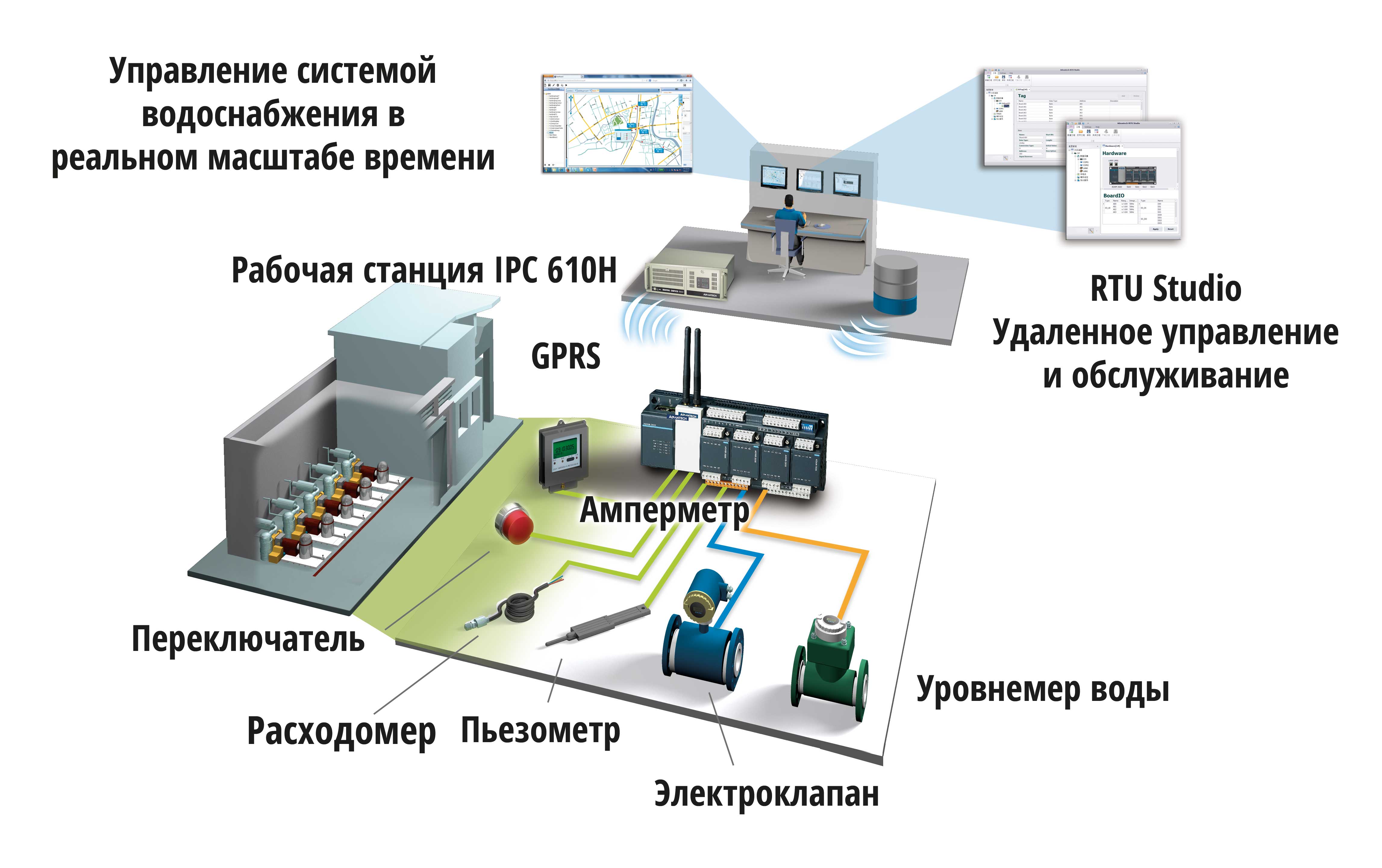

Архитектура системы
