УСО ADAM-3600 на ARM CPU и Linux

Устройство связи с объектом ADAM-3600 на процессоре Cortex A8, 8 входов АЦП, 8 бит входных, 4 - выходных, 4 слота

Преобразование сигналов >> Устройства распределенного ввода-вывода

Производитель: Advantech Co., Ltd.

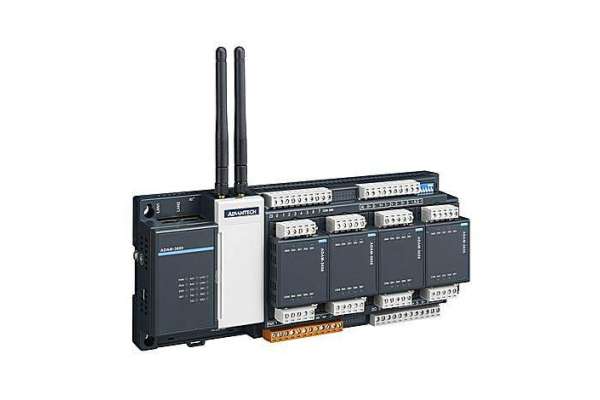

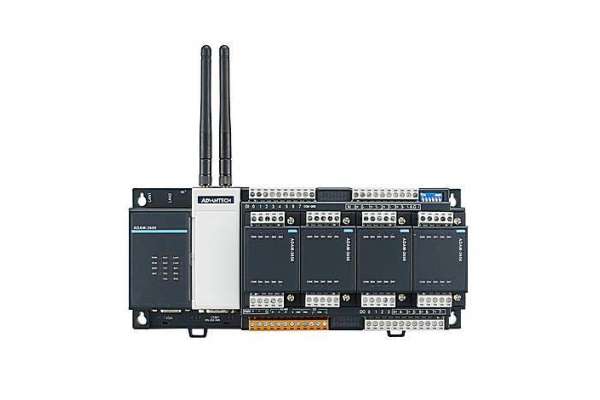

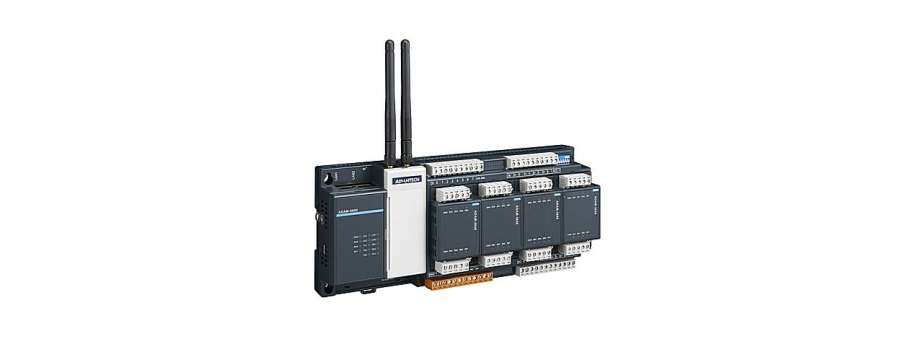

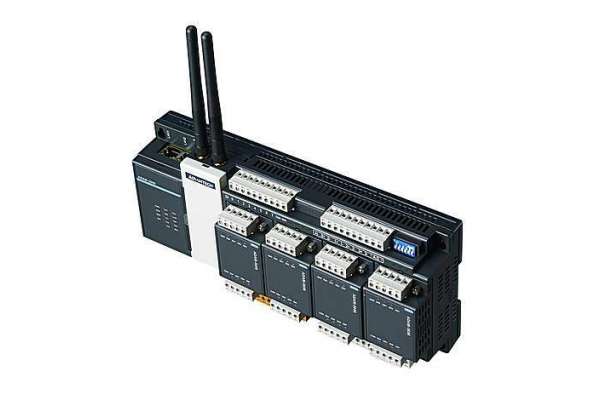

Advantech ADAM-3600-C2G это интеллектуальное устройство связи с объектом на основе ARM процессора Cortex A8 600MHz. УСО ADAM-3600 имеет 8 аналоговых и 8 цифровых входов, 4 дискретных выхода, а так же 4 слота расширения для установки дополнительных модулей ввода вывода.

Коммуникационные возможности УСО расширяются с помощью различных модулей беспроводной связи, для которых предусмотрено 2 слота mini-PCIe.

УСО имеет все необходимые сертификаты и прекрасно себя зарекомендовало в нефтегазовой промышленности и энергетике, особенно на удаленных объектах без присутствия обслуживающего персонала.

  • Высокопроизводительный процессор с ARM архитектурой Cortex A8 600MHz
  • Встроенная память DDR3L 256MB RAM
  • Встроенное ядро Linux Kernel реального времени
  • Встроенные порты ввода-вывода 8AI / 8DI / 4DO
  • 4 слота расширения
  • Поддержка модулей беспроводной связи Zigbee/ Wi-Fi/ 3G/ 4G/ GPRS
  • Язык программировния IEC61131-3 и C (linux)
  • Протоколы обмена Modbus & DNP3
  • Рабочий диапазон температур -40~70°C

Новый ADAM-3600 является интеллектуальным удаленным терминалом, разработанным для применения в жестких внешних условиях, который позволяет свести к минимуму физическое обслуживание устройства. ADAM-3600 поддерживает технологию Advantech TagLink, модульное расширение беспроводной системы и широкий диапазон рабочих температур.

TagLink является новой встраиваемой технологией, которая позволяет инженерам присваивать физическое значение используемым данным, упрощая эксплуатацию устройств. Технология освобождает пользователей от сложной работы с необработанными данными и предоставляет унифицированный интерфейс для различных протоколов с поддержкой программирования на языке C, Softlogic, WebAccess, программного обеспечения SCADA и RESTful/HTML для связи напрямую со сторонними устройствами. Кроме того, данная технология поддерживает защиту данных, которая предотвращает возникновение конфликта доступа к информации от различных приложений. Эти функции гарантируют, что актуальные данные с ADAM-3600 будут доступны из облака «интернета вещей».

Оснащенный двумя Ethernet и тремя последовательными (один RS-485/232 и два RS-485) портами, ADAM-3600 разработан для модульных систем и компактных установок. Для монтажа дополнительных входов и выходов, беспроводных и GPRS устройств в небольшой шкаф не потребуется много пространства. Такой модульный подход позволяет инженерам быстро и легко модифицировать функциональность ADAM-3600 без необходимости покупать дополнительное устройство и задумываться о дополнительном пространстве для монтажа. В скором времени будут выпущены модули аналоговых входов и выходов, релейные и термопарные модули для расширения функциональности системы.

Как и полагается устройству, работающему в удаленных местах, терминал ADAM-3600 разработан специально для суровых условий внешней среды. Благодаря компонентам промышленного класса ADAM-3600 поддерживает широкий диапазон рабочих температур от -40˚C до 70˚C и отвечает требованиям сертификата C1D2.

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
ADAM-3600-C2GL1A1E Устройство связи с объектом ADAM-3600 4-Slot IO Expansion, Cortex-A8 Wireless iRTU  20 564,3 Доступно
ADAM-3600-A1FN0AE 16-CH DI, 8-CH RL WITH 4 EXPANSION MODU  13 227,3

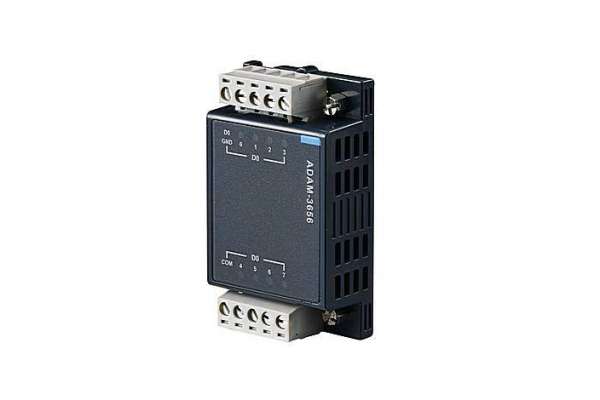

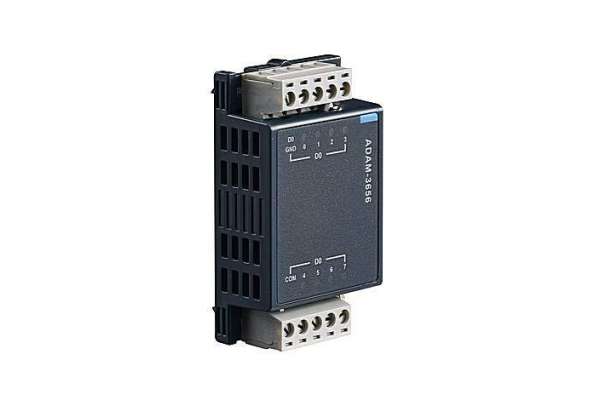

ADAM-3656-AE Модуль ввода-вывода I/O Extension, 8-ch DO Module  2 358,7
ADAM-3651-AE Модуль ввода-вывода I/O Extension, 8-ch DI Module  2 038,6

Дополнительная информация

Код товара
ADAM-3600-C2GL1A1E
Общие данные

Входное напрядение питания
10 ~ 30 VDC
Потребляемая мощность
5 W @ 24 V typical
Монтаж
DIN-rail, Wall mount (panel mount)
Сертификаты соответствия
CE, FCC, C1D2 compliant
Оборудование
Процессор
Cortex-A8 AM3352
Память
256MB, Battery Backup RAM 32K
Накопитель
1GB MicroSD card, SD card slot (optional)
Часы реального времени
Yes
Сторожевой таймер
Yes
ПО
Операционная система
Linux Kernal 3.12 RT
Языки программирования
IEC 61131-3, Linux C
Интерфейсы
Протоколы
Modbus, DNP3 L2
VGA порт
1 x D-SUB15
Беспроводный интерфейс
Mini-PCIe (1 x half-size, 1 x full-size)
Поддерживаемые типы
Zigbee- UART Signal, Wi-Fi/3G/GPRS- USB Signal
Порты USB
1 x USB 2.0
Диагностическая индикация
System LEDs/ IO LEDs
Последовательные порты
3 Ports, 1 x RS232/485- DB9, 2 x RS485- Terminal Block
Порты Ethernet
2 x RJ-45 10/100Mbps
Аналоговые входы
Каналов
8 (differential)
Тип входного сигнала
±10V, ±2.5V, 0~20mA, 4~20mA
Развязка
2,000 VDC
Разрешение
16 bits
Цифровые входы
Каналов
8
Развязка
2,000 VDC
Тип входного сигнала
Wet Contact Input (Sink)
Защита от перегрузки
+40 VDC
Цифровые выходы
Тип выходного сигнала
Open Collector (Sink)
Каналов
4
Допустимое напряжение
8~30VDC
Условия эксплуатации
Рабочий диапазон температур
-40 ~ 70°C (-40~158°F)
Относительная влажность
5 ~ 95% (non-condensing)
Температура хранения
-40 ~ 85°C (-40 ~ 185°F)
