УСО ADAM-3600 на ARM CPU та Linux

Пристрій зв’язку з об’єктом ADAM-3600 на процесорі Cortex A8, 8 входів АЦП, 8 біт вхідних, 4-вихідних, 4 слоти

Перетворення сигналів >> Пристрої розподіленого вводу-виводу

 Вартість та наявність

Виробник: Advantech

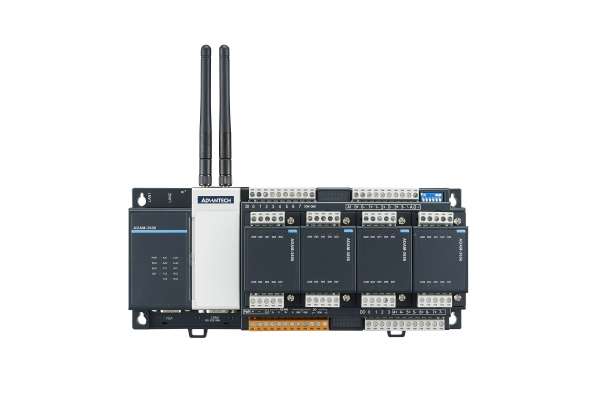

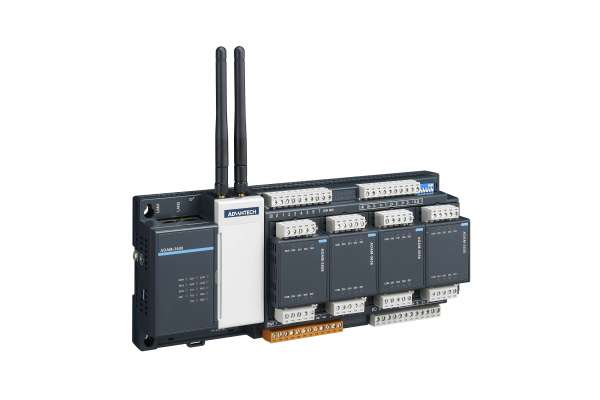

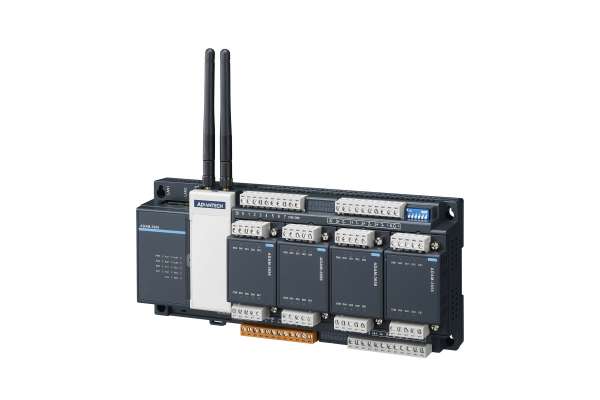

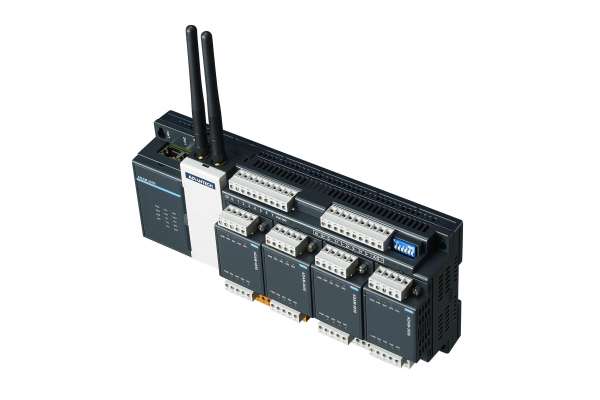

Advantech ADAM-3600-C2G це інтелектуальний пристрій зв’язку з об’єктом на основі ARM процесора Cortex A8 600MHz. УСО ADAM-3600 має 8 аналогових і 8 цифрових входів, 4 дискретних виходи, а так само 4 слоти розширення для встановлення додаткових модулів введення виведення.

Комунікаційні можливості УСО розширюються за допомогою різних модулів бездротового зв’язку, для яких передбачено 2 слоти mini-PCIe.

УСО має всі необхідні сертифікати і прекрасно себе зарекомендувало в нафтогазовій промисловості та енергетиці, особливо на віддалених об’єктах без присутності обслуговуючого персоналу.

  • Високопродуктивний процесор з ARM архітектурою Cortex A8 600MHz
  • Вбудована пам'ять DDR3L 256MB RAM
  • Вбудоване ядро Linux Kernel реального часу
  • Вбудовані порти введення-виведення 8AI / 8DI / 4DO
  • 4 слоти розширення
  • Підтримка модулів бездротового зв’язку Zigbee / Wi-Fi / 3G / 4G / GPRS
  • Мова програмування IEC61131-3 і C (linux)
  • Протоколи обміну Modbus & DNP3
  • Робочий діапазон температур -40 ~ 70 ° C

Новий ADAM-3600 є інтелектуальним віддаленим терміналом, розробленим для застосування в жорстких зовнішніх умовах, що дозволяє звести до мінімуму фізичне обслуговування пристрою. ADAM-3600 підтримує технологію Advantech TagLink, модульне розширення бездротової системи і широкий діапазон робочих температур.

TagLink є новою вбудовуваної технологією, яка дозволяє інженерам присвоювати фізичне значення використовуваних даних, спрощуючи експлуатацію пристроїв. Технологія звільняє користувачів від складної роботи з необробленими даними та надає уніфікований інтерфейс для різних протоколів з підтримкою програмування на мові C, Softlogic, WebAccess, програмного забезпечення SCADA і RESTful / HTML для зв'язку безпосередньо зі сторонніми пристроями. Крім того, дана технологія підтримує захист даних, яка запобігає виникненню конфліктів доступу до інформації від різних додатків. Ці функції гарантують, що актуальні дані з ADAM-3600 будуть доступні з хмари «інтернету речей».

Оснащений двома Ethernet і трьома послідовними (один RS-485/232 і два RS-485) портами, ADAM-3600 розроблений для модульних систем і компактних установок. Для монтажу додаткових входів і виходів, бездротових і GPRS пристроїв в невеликі шафи не буде потрібно багато простору. Такий модульний підхід дозволяє інженерам швидко і легко модифікувати функціональність ADAM-3600 без необхідності купувати додатковий пристрій і замислюватися про додатковий простір для монтажу. Незабаром будуть випущені модулі аналогових входів і виходів, релейні та термопарні модулі для розширення функціональності системи.

Як і належить пристрою, що працює у віддалених місцях, термінал ADAM-3600 розроблений спеціально для суворих умов зовнішнього середовища. Завдяки компонентам промислового класу ADAM-3600 підтримує широкий діапазон робочих температур від -40˚C до 70˚C і відповідає вимогам сертифікату C1D2.

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
ADAM-3600-C2GL1A1E Пристрій для керування Advantech ADAM-3600 4-Slot IO Expansion, Cortex-A8 Wireless iRTU  23 410,6
ADAM-3600-A1FN0AE 16-CH DI, 8-CH RL WITH 4 EXPANSION MODU  15 114,1
ADAM-3656-AE Модуль ввода-вывода I/O Extension, 8-ch DO Module  2 547,6
ADAM-3651-AE Модуль ввода-вывода I/O Extension, 8-ch DI Module  2 209,0

Додаткова інформація

Код товару
ADAM-3600-C2GL1A1E
Загальні дані

Вхідна напруга живлення
10 ~ 30 VDC
Споживана потужність
5 W @ 24 V typical
Монтаж
DIN-rail, Wall mount (panel mount)
Сертифікати відповідності
CE, FCC, C1D2 compliant
Обладнання
Процесор
Cortex-A8 AM3352
Пам’ять
256MB, Battery Backup RAM 32K
Накопичувач
1GB MicroSD card, SD card slot (optional)
Годиник реального часу
Yes
Сторожовий таймер
Yes
ПЗ
Операційна система
Linux Kernal 3.12 RT
Мови програмування
IEC 61131-3, Linux C
Інтерфейси
Протоколи
Modbus, DNP3 L2
VGA порт
1 x D-SUB15
Бездротовий інтерфейс
Mini-PCIe (1 x half-size, 1 x full-size)
Підтримувані типи
Zigbee- UART Signal, Wi-Fi/3G/GPRS- USB Signal
Порти USB
1 x USB 2.0
Діагностична індикація
System LEDs/ IO LEDs
Послідовні порти
3 Ports, 1 x RS232/485- DB9, 2 x RS485- Terminal Block
Порти Ethernet
2 x RJ-45 10/100Mbps
Аналогові входи
Каналів
8 (differential)
Тип вхідного сигналу
±10V, ±2.5V, 0~20mA, 4~20mA
Розв’язка
2,000 VDC
Розширення
16 bits
Цифрові входи
Каналів
8
Розв’язка
2,000 VDC
Тип вхідного сигналу
Wet Contact Input (Sink)
Захист від перевантажень
+40 VDC
Цифрові виходи
Тип вихідного сигналу
Open Collector (Sink)
Каналів
4
Допустима напруга
8~30VDC
Умови експлуатації
Робочий діапазон температур
-40 ~ 70°C (-40~158°F)
Відносна вологість
5 ~ 95% (non-condensing)
Температура зберігання
-40 ~ 85°C (-40 ~ 185°F)

Де цей продукт був використаний

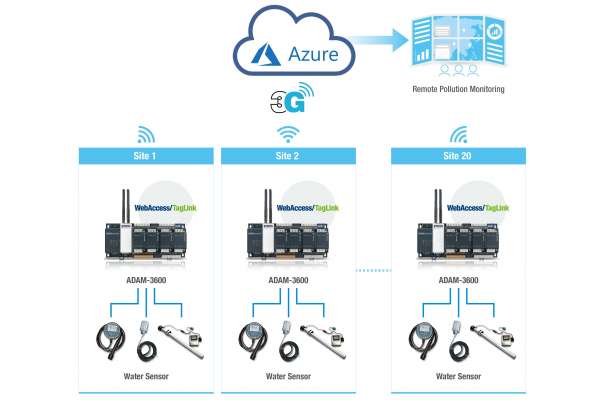

Інтелектуальна система управління водопостачанням і моніторингу
