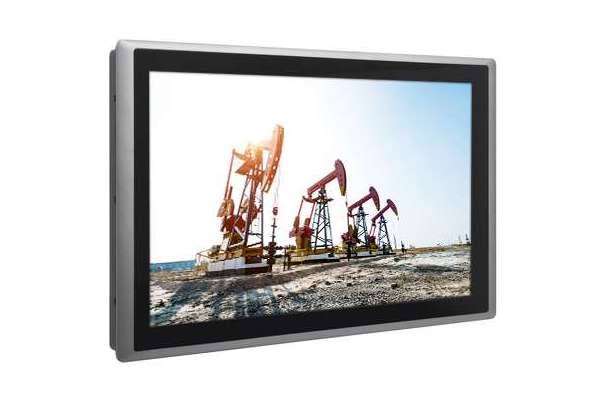

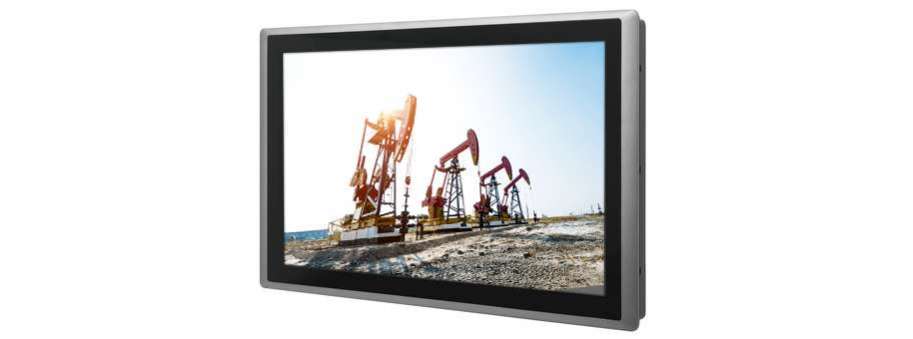

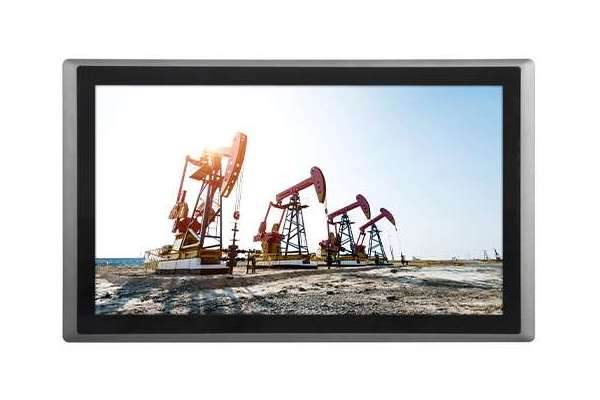

21.5" промышленный сенсорный панельный ПК с TFT-LCD-дисплеем повышенной яркости на процессоре Intel® Core™ 6 поколения Cincoze CS-W121C/P2002

Серия CS-W121C/P2002 — это промышленные ПК с диагональю дисплея 21.5" и сенсорной панелью, читаемой при солнечном свете, со сверхвысокой яркостью 1000 нит и разрешением 1920 x 1080.

Система оснащена высокопроизводительным процессором Intel® Core™ серии U 6-го поколения и обеспечивает широкий спектр операций ввода/вывода, включая 2 порта GbE, 5 портов USB, 6 портов RS232/422/485, по 8 цифровых портов входа и выхода, 1 порт VGA и 1 порт DVI-D.

Также поддерживает 2 слота Mini-PCIe и 1 разъем для SIM-карты для различных беспроводных соединений, таких как BT/WiFi и 3G/LTE. Кроме того, имеется 3 типа устройств хранения данных, включая 2.5" жесткий диск SATA (RAID 0/1), mSATA и CFast.

Конструкция обеспечивает быстрый доступ к данным и простоту обслуживания.

Серия CS-W121C/P2002 поддерживает технологию Convertible Display System (CDS). По сравнению с обычными панельными ПК она позволяет снизить затраты на обслуживание и сократить время незапланированных простоев. Для большей гибкости серия CS-W121C/P2002 имеет расширяемую версию PCI/PCIe и функции PoE/зажигания питания с помощью дополнительного CFM (Control Function Module). Кроме того, серия CS-W121C/P2002 - это действительно надежная система отображения информации, поддерживающая широкий диапазон рабочих температур (от 0 до 70°C), пыле- и влагозащищенную переднюю панель IP65, широкий диапазон входного питания постоянного тока (от 9 до 48 В постоянного тока) и строгую промышленную защиту.

  • 21.5" TFT-LCD с ультравысокой яркостью до 1 000 нит и разрешением 1920 x 1080
  • Встроенный процессор Intel® 6-го поколения Core™ серии U (15 Вт)
  • Поддержка 2 DDR4 SO-DIMM, до 32 ГБ
  • Интегрированная графика Intel® HD Graphics 520, поддержка трех дисплеев
  • 2 отсека для 2,5" дисков SATA, 1 разъем mSATA и 1 разъем CFast
  • Богатый набор интерфейсов ввода/вывода (2x GbE LAN, 6x COM, 5x USB, 16x изолированных DIO)
  • 2 полноразмерных разъема Mini-PCIe для беспроводной связи и расширения ввода/вывода
  • Широкий диапазон рабочих температур от -20°C до 70°C
  • Передняя панель выполнена из литого алюминия
  • Защита передней панели по стандарту IP65
  • Поддерживает крепление на панель, VESA и в стойку
  • Поддерживается технология Convertible Display System (CDS)
  • Доступна расширяемая версия PCI/PCIe (только для P2002E)

Дополнительная информация

Display

LCD Size 21.5” (16:9)
Max. Resolution 1920 x 1080 (Full HD)
Brightness (cd/m2) 1000
Contrast Ratio 5000 : 1
LCD Color 16.7M
Pixel Pitch (mm) 0.24825 (H) x 0.24825 (V)
Viewing Angle (H-V) 178 / 178
Backlight MTBF 50,000 hrs (LED Backlight)

Touch Screen

Touch Type Projected Capacitive

Physical

Dimension ( W x D x H ) 550 x 330.5 x 63.2mm
Weight Information 5.56 kg
Mechanical Construction Flat Rugged Aluminum Die-casting Bezel

Environment

Front Panel Protection IP65 Compliant
Operating Temperature 0°C to 80°C (With Industrial Grade Peripherals; Ambient with air flow)
Storage Temperature -20°C to 80°C
Relative Humidity 90% RH @ 40°C (Non-condensing)
EMC CE, UKCA, FCC, ICES-003 Class A
Safety UL, cUL, CB, IEC, EN 62368-1

System

Processor

Onboard 6th Intel® Core™ U processors (Skylake)

- Intel® Core™ i5-6300U processor (3M Cache, up to 3.00 GHz)

- Intel® Core™ i3-6100U processor (3M Cache, 2.30 GHz)

- TDP: 15 W

Memory
  • 2x DDR4 2133 MHz 260-Pin SO-DIMM Socket
  • Support Un-buered and Non-ECC Type up to 64 GB
BIOS AMI 64Mbit SPI BIOS

Graphics

Graphics Engine Integrated Intel® UHD Graphics 520
Maximum Display Output Supports Triple Independent Display
CDS 1x CDS Connector for Cincoze Display Module
VGA 1x VGA Connector(1920 x 1080 @60Hz), DB-15
DVI-D 1x DVI-D Connector (1920 x 1080 @ 60Hz)

Audio

Audio Codec Realtek® ALC888, High-Definition Audio
Speaker-out 1x Speaker-out, Phone Jack 3.5mm
Mic-in 1x Mic-in, Phone Jack 3.5mm

I/O

LAN

2x GbE LAN (Supports WoL, Teaming, Jumbo Frame & PXE), RJ45

- GbE1: Intel® I219LM

- GbE2: Intel® I210

USB 4x USB 3.2 Gen1 (Type A), 1x USB 2.0 (Type A)
Serial Port 6x RS-232/422/485 with Auto Flow Control Support 5V/12V, DB9
DIO 16x Isolated Digital I/O (8in/8out), 10-Pin Terminal Block

Storage

SSD/HDD 2x 2.5” HDD/SSD Bay, Support RAID 0/1 (Gen3)
mSATA 2x mSATA (One Shared by Mini-PCIe Socket) (Gen2)
CFast 1x CFast Socket (Gen 3)

Expansion

Mini PCI Express 2x Full-size Mini-PCIe Sockets
PCI Express

For P2002: -

For P2002E:

  • 1x PCI or 1x PCIe x4 Expansion slot (with Optional Riser Card)
  • maximum dimension of add-on card:100mm x 200mm (H x L)
SIM Socket 1 x Front Accessible SIM Socket
Universal Bracket 1x Universal I/O Bracket
CFM (Control Function Module) Interface 2x CFM Interface for optional CFM-IGN or CFM-PoE (max 25.5W) Module Expansion
CDS (Convertible Display System) Technology 1x Convertible Display System (CDS) Interface, Compact PCI Connector

Other Function

Instant Reboot Support 0.2sec Instant Reboot technology
Watchdog Timer Software Programmable Supports 256 Levels System Reset
Internal Speaker AMP 2W + 2W
OSD Function LCD On/Off, Brightness Up, Brightness Down
Reset Button 1x Reset Button
External Fan Connector 1x External Fan Connector, 4-pin Terminal Block

Power

Power Button 1x ATX Power On/Off Switch
Power Mode Switch 1x AT/ATX Mode Switch
Power Input 1x 3-pin Terminal Block Connector with Power Input 9~48VDC
Power Adapter (Optional)
  • 1x Optional AC/DC 12V/5A 60W or 24V/5A 120W
  • 1x Optional AC/DC 24V/9.2A 220W (For P2002E only)
Remote Power On/Off 1x Remote Power On/O Connector, 2-pin Terminal Block

Physical

Dimension( W x D x H )

For P2002: 254.5 x 220 x 54mm

For P2002E: 254.5 x 220 x 72 mm

Weight Information

For P2002: 2.92 kg

For P2002E: 3.18 kg

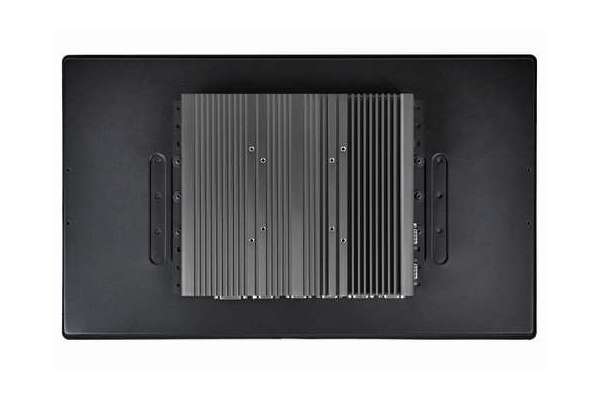

Mechanical Construction Extruded Aluminum with Heavy Duty Metal
Mounting Wall / VESA / CDS
Physical Design
  • Fanless Design
  • Jumper-less Design

Reliability & Protection

Reverse Power Input Yes
Over Voltage Protection
  • Protection Range: 51~58V
  • Protection Type: shut down operating voltage, re-power on at the present level to recover
Over Current Protection 15A
ESD Protection +/-8kV (air), +/-4kV (contact)
CMOS Battery Backup SuperCap Integrated for CMOS Battery Maintenance-free Operation

Operating System

Microsoft® Windows® Windows® 10, Windows® 8.1, Windows® 7
Linux Linux® Kernel 4.4

Environment

Operating Temperature Ambient with Air Flow: -25°C to 70°C (with Extended Temperature Peripherals)
Storage Temperature 40°C to 85C
Relative humidity 95% RH @ 40˚C (Non-condensing)
Shock Operating, 50 Grms, Half-sine 11ms Duration (w/ SSD, according to IEC60068-2-27)
Vibration Operating, 5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64)
EMC CE, UKCA, FCC, ICES-003 Class A
