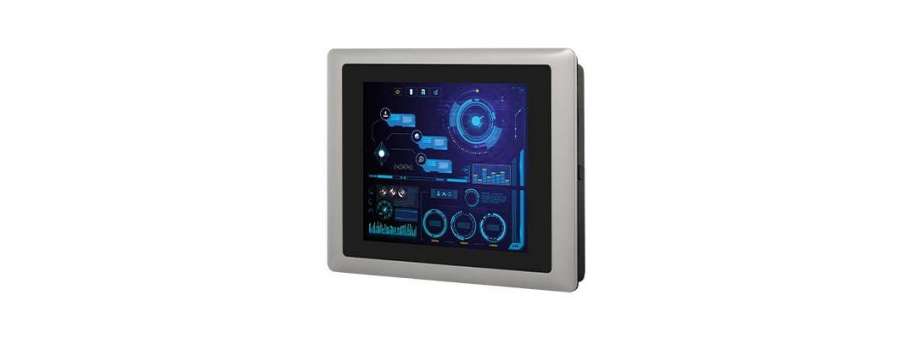

Сенсорный TFT-LCD SVGA-монитор с резистивным 5-проводным/проекционно-емкостным сенсорным управлением, 1x DisplayPort, 1x HDMI, 1x VGA Cincoze CV-108/M1101
Модульные промышленные сенсорные мониторы серии Cincoze CV-100/M1101 подходят для отображения информации на HMI-панелях оборудования и визуализации производственных процессов в сложных условиях эксплуатации на объекте. Широкий выбор размеров экрана и вариантов сенсорного управления — лишь некоторые из их преимуществ. Запатентованная технология CDS (Convertible Display System) упрощает техническое обслуживание на месте эксплуатации и обеспечивает более легкую модернизацию в будущем. Серия CV-100/M1101 поддерживает цифровые и аналоговые входные сигналы, включая HDMI, DisplayPort и VGA. Монитор также имеет многоязычное экранное меню (OSD) и поддерживает различные способы установки, включая панельную, VESA и стоечную, что позволяет адаптировать его к различным сценариям применения.
- 8.4" TFT-LCD SVGA с резистивным 5-проводным / проекционно-емкостным сенсорным экраном
- Конструкция с передней рамкой из литого алюминия
- Различные видеовходы: 1x VGA, 1x HDMI, 1x DisplayPort
- Поддержка интерфейсов USB и RS-232 для сенсорного управления
- Клавиши управления экранным меню для регулировки яркости
- Поддержка системы конвертируемых дисплеев (CDS)
- Полностью плоская передняя панель со степенью защиты IP65
- Поддержка панельного / VESA / стоечного монтажа
Дополнительная информация
| CV-108R / CV-108C | |
Display |
|
| LCD Size |
8.4" (4:3)
|
| Max. Resolution |
800 x 600
|
| Brightness (cd/m2) |
400
|
| Contrast Ratio |
600 : 1
|
| LCD Color |
262K
|
| Pixel Pitch (mm |
0.213 (H) x 0.213 (V)
|
| Viewing Angle (H-V) |
150 / 130
|
| Backlight LED Life Time |
30,000 hrs (LED Backlight)
|
Touch Screen |
|
| Touch Type |
Resistive 5-wire for CV-108R
Projected Capacitive for CV-108C
|
Physical |
|
| Dimension ( W x D x H ) |
262 x 186.2 x 56.2 mm
|
| Weight Information |
1.62 kg for CV-108R
1.56 kg for CV-108C
|
| Mechanical Construction |
Die-Casting Flat Surface
|
Power |
|
| Power Consumption |
4.93W (Max.) for CV-108R
4.88W (Max.) for CV-108C
|
Environment |
|
| Front Panel Protection |
IP 65 Compliant
|
| Operating Temperature |
-20°C to 70°C (with Industrial Grade peripherals; Ambient with air flow)
|
| Storage Temperature |
-30°C to 80°C for CV-108R
-20°C to 70°C for CV-108C
|
| Relative Humidity |
90% RH @ 60°C (Non-condensing) for CV-108R
85% RH @ 60°C (Non-condensing) for CV-108C
|
| EMC |
CE, UKCA, FCC, ICES-003 Class A
|
| EMI |
|
| EMS |
|
| Safety |
UL, cUL, CB, IEC, EN 62368-1
|
Graphics |
|
| HDMI-in |
1x HDMI Connector (1920 x 1080 @60Hz)
|
| DP-in |
1x DisplayPort Connector (1920 x 1080 @60Hz)
|
| VGA-in |
1x VGA Connector (1920 x 1080 @60Hz)
|
Audio |
|
| Audio input |
1x Audio Line in, Phone Jack 3.5mm
|
I/O |
|
| COM |
1x RS-232, DB9
|
| USB |
1x 480Mbps USB 2.0, Type A
|
Power |
|
| Power Input |
9 - 48VDC, 3-pin Terminal Block
|
Physical |
|
| Dimension ( W x D x H ) |
204.5 x 149 x 38.5 mm
|
| Weight Information |
1.2 kg
|
| Mechanical Construction |
Extruded Aluminum with Heavy Duty Metal
|
| Mounting |
VESA / CDS Mounting
|
| Physical Design |
|
Environment |
|
| Operating Temperature |
-20°C to 70°C
* Ambient with air flow
* According to IEC60068-2-1, IEC60068-2-2, IEC60068-2-14
|
| Storage Temperature |
-20°C to 75°C
|
| Relative Humidity |
95%RH @ 70°C (non-Condensing
|
| Shock |
Operating, 15 Grms (according to IEC60068-2-27)
|
| Vibration |
|
| EMC |
|
| EMI |
|
| EMS |
|
| Safety |
UL, cUL, CB, IEC, EN 62368-1
|
