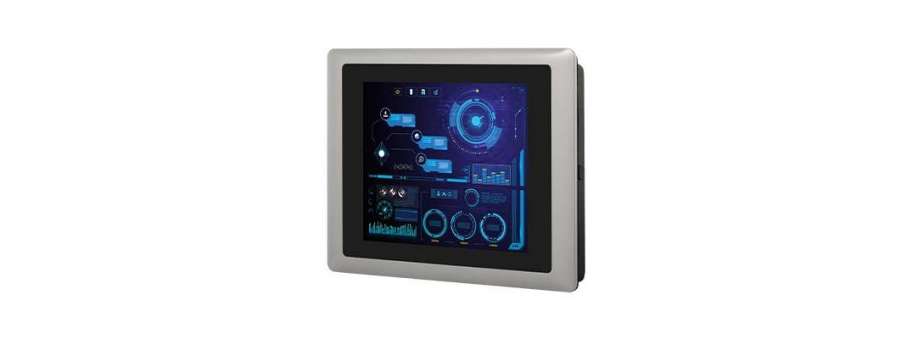

Сенсорний TFT-LCD SVGA-монітор з резистивним 5-провідним/проєкційно-ємнісним сенсорним керуванням, 1x DisplayPort, 1x HDMI, 1x VGA Cincoze CV-108/M1101
Модульні промислові сенсорні монітори серії Cincoze CV-100/M1101 підходять для відображення інформації на HMI-панелях обладнання та візуалізації виробничих процесів у складних умовах експлуатації на об'єкті. Широкий вибір розмірів екрану та варіантів сенсорного керування – лише деякі з їх переваг. Запатентована технологія CDS (Convertible Display System) спрощує технічне обслуговування на місці експлуатації та забезпечує більш легку модернізацію у майбутньому. Серія CV-100/M1101 підтримує цифрові та аналогові вхідні сигнали, включаючи HDMI, DisplayPort та VGA. Монітор також має багатомовне екранне меню (OSD) та підтримує різні способи встановлення, включаючи панельну, VESA та стійкову, що дозволяє адаптувати його до різних сценаріїв застосування.
- 8.4" TFT-LCD SVGA з резистивним 5-провідним / проєкційно-ємнісним сенсорним екраном
- Конструкція з передньою рамкою з литого алюмінію
- Різні відеовходи: 1x VGA, 1x HDMI, 1x DisplayPort
- Підтримка інтерфейсів USB та RS-232 для сенсорного керування
- Клавіші керування екранним меню для регулювання яскравості
- Підтримка системи конвертованих дисплеїв (CDS)
- Повна плоска передня панель зі ступенем захисту IP65
- Підтримка панельного / VESA / стійкового монтажу
Додаткова інформація
| CV-108R / CV-108C | |
Display |
|
| LCD Size |
8.4" (4:3)
|
| Max. Resolution |
800 x 600
|
| Brightness (cd/m2) |
400
|
| Contrast Ratio |
600 : 1
|
| LCD Color |
262K
|
| Pixel Pitch (mm |
0.213 (H) x 0.213 (V)
|
| Viewing Angle (H-V) |
150 / 130
|
| Backlight LED Life Time |
30,000 hrs (LED Backlight)
|
Touch Screen |
|
| Touch Type |
Resistive 5-wire for CV-108R
Projected Capacitive for CV-108C
|
Physical |
|
| Dimension ( W x D x H ) |
262 x 186.2 x 56.2 mm
|
| Weight Information |
1.62 kg for CV-108R
1.56 kg for CV-108C
|
| Mechanical Construction |
Die-Casting Flat Surface
|
Power |
|
| Power Consumption |
4.93W (Max.) for CV-108R
4.88W (Max.) for CV-108C
|
Environment |
|
| Front Panel Protection |
IP 65 Compliant
|
| Operating Temperature |
-20°C to 70°C (with Industrial Grade peripherals; Ambient with air flow)
|
| Storage Temperature |
-30°C to 80°C for CV-108R
-20°C to 70°C for CV-108C
|
| Relative Humidity |
90% RH @ 60°C (Non-condensing) for CV-108R
85% RH @ 60°C (Non-condensing) for CV-108C
|
| EMC |
CE, UKCA, FCC, ICES-003 Class A
|
| EMI |
|
| EMS |
|
| Safety |
UL, cUL, CB, IEC, EN 62368-1
|
Graphics |
|
| HDMI-in |
1x HDMI Connector (1920 x 1080 @60Hz)
|
| DP-in |
1x DisplayPort Connector (1920 x 1080 @60Hz)
|
| VGA-in |
1x VGA Connector (1920 x 1080 @60Hz)
|
Audio |
|
| Audio input |
1x Audio Line in, Phone Jack 3.5mm
|
I/O |
|
| COM |
1x RS-232, DB9
|
| USB |
1x 480Mbps USB 2.0, Type A
|
Power |
|
| Power Input |
9 - 48VDC, 3-pin Terminal Block
|
Physical |
|
| Dimension ( W x D x H ) |
204.5 x 149 x 38.5 mm
|
| Weight Information |
1.2 kg
|
| Mechanical Construction |
Extruded Aluminum with Heavy Duty Metal
|
| Mounting |
VESA / CDS Mounting
|
| Physical Design |
|
Environment |
|
| Operating Temperature |
-20°C to 70°C
* Ambient with air flow
* According to IEC60068-2-1, IEC60068-2-2, IEC60068-2-14
|
| Storage Temperature |
-20°C to 75°C
|
| Relative Humidity |
95%RH @ 70°C (non-Condensing
|
| Shock |
Operating, 15 Grms (according to IEC60068-2-27)
|
| Vibration |
|
| EMC |
|
| EMI |
|
| EMS |
|
| Safety |
UL, cUL, CB, IEC, EN 62368-1
|
