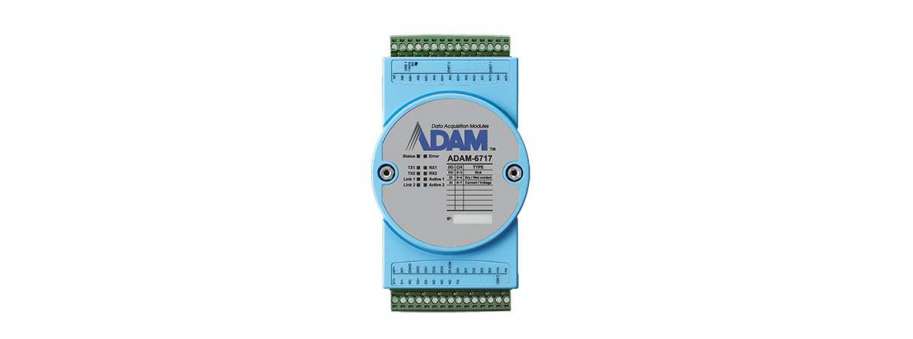

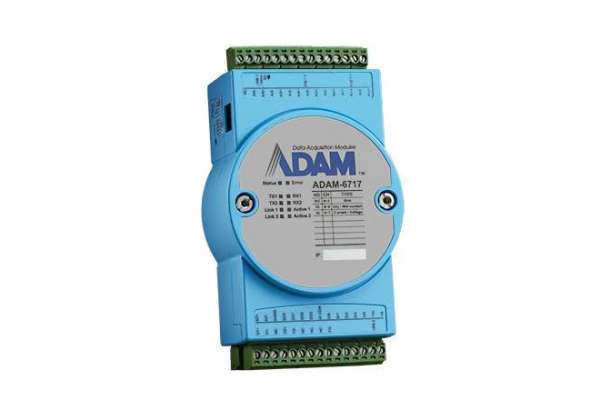

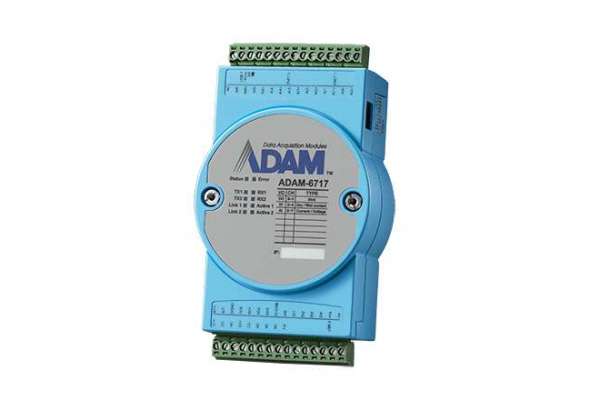

Интеллектуальный шлюз ввода/вывода ADAM-6717

Компактный интеллектуальный шлюз ввода/ вывода ADAM-6717 / ADAM-6750 Advantech

Преобразование сигналов >> Устройства распределенного ввода-вывода

Производитель: Advantech Co., Ltd.

ADAM-6700 - это компактный интеллектуальный шлюз пограничного уровня, предлагающий интегрированное решение в виде шлюза на базе Linux, способного выполнять несколько задач на периферии. В отличие от многих своих конкурентов, ADAM-6700 оснащен набором входов / выходов для комплексных функций сбора данных.

  • Открытая платформа Linux
  • 8-канальный аналоговый вход (ток или напряжение) / 5-канальный цифровой вход / 4-канальный цифровой выход
  • Программа на основе linux C API, Node-RED (среда графического программирования)
  • Доступ к облаку / базе данных, анализ пограничных данных и логическое управление, визуализация данных с помощью панели управления
  • Интерфейс: RS-485x2, порт Ethernetx2, USBx2

Дополнительная информация

Specifications ADAM-6717 ADAM-6750

General


MCU Cortex-A8 32-Bit 1GHz Cortex-A8 32-Bit 1GHz
Memory DDR3L 512MB DDR3L 512MB
Storage

NAND flash 512MB for system storage

microSD Slot (Optional)

NAND flash 512MB for system storage

microSD Slot (Optional)

OS RT Linux V3.12 RT Linux V3.12
Programming Node-RED Linux C Node-RED Linux C
Power input 10 ~ 30 VDC 10 ~ 30 VDC
Operation temperature -40 ~ 70°C -40 ~ 70°C
Storage temperature -40 ~ 85°C -40 ~ 85°C
Isolation 2500 VDC 2500 VDC

Communication


LAN port 2 x RJ-45 10/100 Mbps (2MAC ID) 2 x RJ-45 10/100 Mbps (2MAC ID)
Serial port 2 x RS-485 2 x RS-485
USB port 1 x Type-A USB, 1 x Micro USB (Client) 1 x Type-A USB, 1 x Micro USB

Analog Input


Channels 8 (differential) -
Sampling Rate 10 or 100 samples/ second (total) -
Resolution 16 bits -
Input Range

0 ~ 150mV, 0 ~ 500mV, 0 ~ 1V, 0 ~ 5V, 0 ~ 10V,

±150 mV, ±500 mV, ±1V, ±5 V, ±10 V, ±20 mA,

0 ~ 20 mA, 4 ~ 20mA

-

Digital Output


Channels 4 12 (support 3KHz pulse output)
Output type Sink 30 VDC, 0.1A max. per channel Sink 30 VDC, 0.1A max. per channe

Digital Input


Channels 5

12

support 3KHz counter input

Dry contact

logic 0: close to ground

logic 1: Open

logic 0 close to ground

logic 1 Open

Wet contact

logic 0: 0 ~ 3 VDC

logic 1: 10 ~ 30 VDC

logic 0: 0 ~ 3 VDC

logic 1: 10 ~ 30 VDC
