4 Slot Din-Rail Mount PCIex Bus

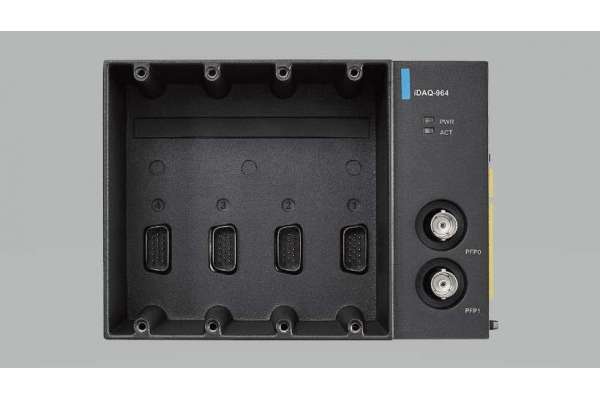

Промышленное шасси модуля DAQ для контроллеров с возможностью расширения через дополнительные слайс-модули AMAX-5000 Advantech iDAQ-964

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
IDAQ-964-AE 4-slot iDAQ Chassis Module for AMAX-5000  46 507,1
  • Интерфейс PCIe для подключения к контроллерам серии AMAX-5000
  • Светодиодные индикаторы состояния
  • 4 слота iDAQ
  • 2 программируемых функциональных контакта для ввода/вывода сигнала синхронизации (триггер, таймер)

Дополнительная информация

Programmable Function Pin

Channels BNC x 2
Direction Input or output, software configurable
Input level
  • Logic high: +3.5 V min.
  • Logic low: +1.5 V max.
Input protection voltage +6.5 V max, -0.5 V min.
Pull-down resistor 10 kΩ
Input signal frequency 10 MHz max.
Response time 20 ns max
Debounce filter 40 ns ~ 168 ms, software configurable

Output logic level

  • Logic high: +4.5 V min., 20 mA source max.
  • Logic low: +0.5 V max., 20 mA sink max.

Power Requirement

Power Input 3.3V and 12V via PCI express BUS from AMAX controller
Power Consumption 24 W max., including modules

Mechanical

Module dimensions 139.5 x 84.2 x 100 mm (5.49” x 3.31” x 3.94”)
Weight 720 g
Installation DIN Rail Mount

Environment

Operating temperature -10 to 60° C (-4 to 140° F)
Storage temperature -40 to 85° C (-40 to 185° F)
Operating humidity 10% to 90% RH, non-condensing
Storage humidity 5% to 95% RH, non-condensing
Vibration 1 Grms, random, 5 ~ 500 Hz, 1hr/axis
Shock 10G, half sine, 11 ms

Certification

EMC CE, FCC
Safety CB, UL
