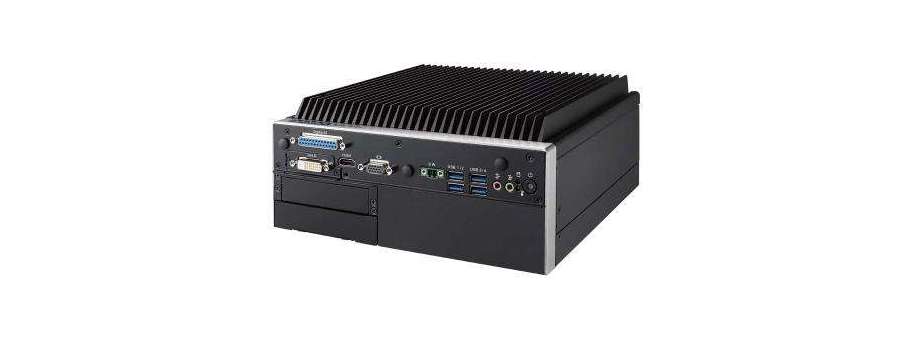

Мощный безвентиляторный компьютер ARK-3520

Мощный встраиваемый расширяемый компьютер Intel Core 6th Gen Advantech ARK-3520

Промышленные компьютеры >> Встраиваемые компьютеры со слотами PCI/PCI-Ex

 Цены и наличие

Производитель: Advantech Co., Ltd.

Серия ARK-3520 оснащена высокопроизводительными вычислительными процессорами Intel Core 6-го поколения i5 и i7, расширениями множественного ввода-вывода и широким температурным диапазоном, что идеально подходит для систем автоматизации, автоматизации производства и интеграции в шкаф.

ARK-3520P

Intel® Core ™ i3 / i5 / i7 6-го поколения со слотами расширения и широким диапазоном мощности безвентиляторного ПК

  • Процессор Intel® Core ™ i3 / i5 / i7 (BGA)
  • Тройной независимый дисплей: VGA + HDMI + Дополнительный дисплей
  • Память DDR4 SO-DIMM до 32 ГБ
  • Гибкое расширение через PCI / PCIex4
  • 9-36 В широкий диапазон потребляемой мощности
  • Универсальные входы / выходы, включая 6 высокоскоростных портов USB 3.0 и 8 x COM портов
  • 2 съемных 2,5 "отсека для жестких дисков
  • Совместимость с модулем Advantech iDoor

ARK-3520L

Модульный ПК без вентиляторов 6-го поколения Intel® Core ™ i3 / i5 / i7

  • Процессор Intel® Core ™ i3 / i5 / i7 (BGA) 6-го поколения
  • Тройной независимый дисплей: VGA + HDMI + Дополнительный дисплей
  • Поддержка памяти DDR4 SO-DIMM до 32 ГБ
  • Модуль питания на 9–36 В, совместимый с заказом «все в одном»
  • Опциональная модульная конструкция для 2,5-дюймовых отсеков для жестких дисков: внутренняя / съемная (поддержка до 2 комплектов)
  • Совместимость с модулем Advantech iDoor
  • Модуль Advantech EMIO miniPCIe, совместимый с заказом «все в одном»
  • Совместимость с модулем Advantech ARK Plus серии AMO-3xxx

Встраиваемые безвентиляторные системы Advantech ARK обеспечивают быструю конфигурируемую модульную конструкцию для промышленных встраиваемых приложений IoT. Они предоставляют не только услуги по настройке ввода / вывода, но также и набор инновационных программных пакетов, включая Advantech WISE-PaaS, облачные сервисы и набор аналитики AI.

Модульное расширение Plug & Play ускоряет интеграцию

  • Технология iDoor позволяет использовать различные конфигурации портов ввода-вывода и обеспечивает гибкий выбор для различных приложений.
  • ARK Plus расширяет возможности ввода / вывода, добавляя дополнительные слои к основанию системы ARK, чтобы разместить больше дополнительных плат MIOe и съемных жестких дисков.
  • Разнообразные силовые модули обеспечивают широкую поддержку напряжения 12 ~ 24 В или 9-36 В постоянного тока

Промышленный ввод / вывод с защитой изоляции

  • Изоляция ввода / вывода защищает системы и электронное оборудование для улучшенной автоматизации производства
  • Модули iDoor с оптоизоляцией предотвращают воздействие на оборудование и линии электропередачи скачков напряжения, вызванных электростатическим разрядом, неравномерным питанием или перебоями в сигнале.

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
ARK-3520P-U7A1E Встраиваемый компьютер ARK-3520P ,i5-6440EQ, 2.7GHz, 2PCI slots  46 966,1
ARK-3520P-U8A1E Встраиваемый компьютер ARK-3520P ,i7-6820EQ2.8GHz, 2PCI slots  56 253,5
ARK-3520L-U7A1E Компактный компьютер ARK-3520L, i5-6440EQ, 2.7GHz  43 526,3
ARK-3520L-U8A1E Компактный компьютер ARK-3520L, i7-6820EQ, 2.8GHz  52 813,2
96PSA-A220W24P4-1 Внешний источник питания ADP A/D 100-240V 220W 24V C14 TERMINAL BLOCK 4P  3 075,5 Доступно
96PSA-A150W19P4-1 Внешний источник питания POWER SUPPLY, ADP A/D 100-240V 150W 19V  1 837,2 Доступно
AQD-SD4U16N24-HE Модуль пам'яті (ОЗП) 16G SO-DDR4-2400 1GX8 1.2V HYX  5 049,8
AQD-SD4U8GN24-SE Модуль пам'яті (ОЗП) 8G SO-DDR4-2400 1GX8 1.2V SAM  2 657,5
EWM-W157H01E Модуль беспроводной связи 802.11 a/b/g/n/ac,RTL8821AE,with BT4.0  708,0 Доступно
SQF-SMSM4-64G-S9C Твердотельный диск/накопитель SQF MSATA 630 64G MLC (0~70°C)  2 582,7 Доступно
SQF-SMSM4-128G-S9C Твердотельный диск/накопитель SQF MSATA 630 128G MLC (0~70°C)  4 559,4 Доступно

Дополнительная информация

Model

ARK-3520P-U7A1E

ARK-3520P-U8A1E

ARK-3520L-U7A1E

ARK-3520L-U8A1E

Процессор



CPU

Intel Core i5-6440EQ

Intel Core i7-6820EQ

Intel Core i5-6440EQ

Intel Core i7-6820EQ

Core Number

4

4

4

4

Частота

2.7GHz

2.8GHz

2.7GHz

2.8GHz

L3 Кєш

6 MB

8 MB

6 MB

8 MB

Ватт

45W

45W

45W

45W

Чипсет

Intel QM170

Intel QM170

Intel QM170

Intel QM170

BIOS

AMI EFI 128Mbit

AMI EFI 128Mbit

AMI EFI 128Mbit

AMI EFI 128Mbit

Память



Технология

DDR4 2133MHz

DDR4 2133MHz

DDR4 2133MHz

DDR4 2133MHz

Максимальная емкость

32 GB

32 GB

32 GB

32 GB

Разъем

2 x 260-pin SO-DIMM

2 x 260-pin SO-DIMM

2 x 260-pin SO-DIMM

2 x 260-pin SO-DIMM

Графика



Чипсет

Intel QM170 Integrated GFX Gen 9

Intel QM170 Integrated GFX Gen 9

Intel QM170 Integrated GFX Gen 9

Intel QM170 Integrated GFX Gen 9

Графический движок

Direct x 12, OpenGL 4.4, HW Encode: H.265/HEVC, H.264/MPEG-4 AVC, MPEG-2, JPEG/MJPEG and VP8, HW Decode: H.265/HEVC, H.264/MPEG-4 AVC, MPEG-2, VC-1/WMV9, JPEG/MJPEG, VP8 and VP9

Direct x 12, OpenGL 4.4, HW Encode: H.265/HEVC, H.264/MPEG-4 AVC, MPEG-2, JPEG/MJPEG and VP8, HW Decode: H.265/HEVC, H.264/MPEG-4 AVC, MPEG-2, VC-1/WMV9, JPEG/MJPEG, VP8 and VP9

Direct x 12, OpenGL 4.4, HW Encode: H.265/HEVC, H.264/MPEG-4 AVC, MPEG-2, JPEG/MJPEG and VP8, HW Decode: H.265/HEVC, H.264/MPEG-4 AVC, MPEG-2, VC-1/WMV9, JPEG/MJPEG, VP8 and VP9

Direct x 12, OpenGL 4.4, HW Encode: H.265/HEVC, H.264/MPEG-4 AVC, MPEG-2, JPEG/MJPEG and VP8, HW Decode: H.265/HEVC, H.264/MPEG-4 AVC, MPEG-2, VC-1/WMV9, JPEG/MJPEG, VP8 and VP9

VGA

Up to 1920 x 1200 at 60 Hz

Up to 1920 x 1200 at 60 Hz

Up to 1920 x 1200 at 60 Hz

Up to 1920 x 1200 at 60 Hz

HDMI

1 HDMI port, HDMI 1.4a for HD video playback, 3840x2160 @30Hz

1 HDMI port, HDMI 1.4a for HD video playback, 3840x2160 @30Hz

1 HDMI port, HDMI 1.4b for HD video playback, 3840x2160@30Hz

1 HDMI port, HDMI 1.4b for HD video playback, 3840x2160@30Hz

Тройной дисплей

VGA+HDMI + 3rd display module (DVI-D / DP / 2nd HDMI Display Port)

VGA+HDMI + 3rd display module (DVI-D / DP / 2nd HDMI Display Port)

VGA+HDMI + 3rd display module (DVI-D / DP / 2nd HDMI Display Port)

VGA+HDMI + 3rd display module (DVI-D / DP / 2nd HDMI Display Port)

Ethernet



LAN1

10/100/1000 Mbps Intel I219-LM GbE, support Wake On Lan

10/100/1000 Mbps Intel I219-LM GbE, support Wake On Lan

10/100/1000 Mbps Intel I219-LM GbE, support Wake On Lan

10/100/1000 Mbps Intel I219-LM GbE, support Wake On Lan

LAN2

10/100/1000 Mbps Intel I210 GbE, support Wake on LAN

10/100/1000 Mbps Intel I210 GbE, support Wake on LAN

10/100/1000 Mbps Intel I210 GbE, support Wake on LAN

10/100/1000 Mbps Intel I210 GbE, support Wake on LAN

Аудио



Интерфейс

Realtek ALC888S, High Definition Audio, Line-out, Mic-in

Realtek ALC888S, High Definition Audio, Line-out, Mic-in

Realtek ALC888S, High Definition Audio, Line-out, Mic-in

Другое



Сторожевой таймер

Интервал таймера 255 уровней, настройка с помощью программного обеспечения

Интервал таймера 255 уровней, настройка с помощью программного обеспечения

Интервал таймера 255 уровней, настройка с помощью программного обеспечения

Интервал таймера 255 уровней, настройка с помощью программного обеспечения

TPM

TPM 2.0 (Optional by project support)

TPM 2.0 (Опционально при поддержке проекта)

TPM 2.0 (Опционально при поддержке проекта)

TPM 2.0 Опционально при поддержке проекта)

I/O



Последовательный порт

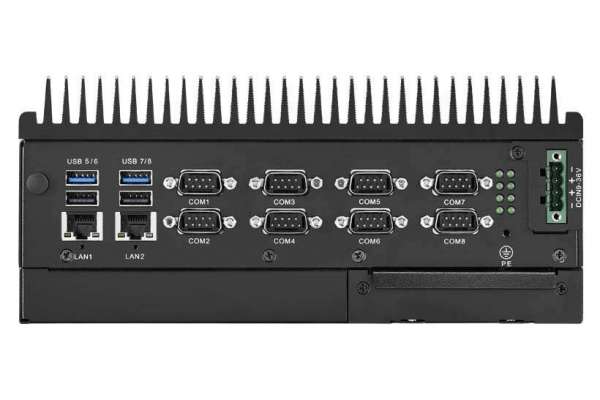

4 порта RS-232, 4 порта RS-232/422/485 с автоматическим управлением потоком; COM 1,2 поддержка 5V / 12V питания (с помощью перемычки)

4 порта RS-232, 4 порта RS-232/422/485 с автоматическим управлением потоком; COM 1,2 поддержка 5V / 12V питания (с помощью перемычки)

4 порта RS-232, 4 порта RS-232/422/485 с автоматическим управлением потоком; COM 1,2 поддержка 5V / 12V питания (с помощью перемычки)

4 порта RS-232, 4 порта RS-232/422/485 с автоматическим управлением потоком; COM 1,2 поддержка 5V / 12V питания (с помощью перемычки)

USB

6 x USB 3.0 ports; 2 x USB 2.0 ports

6 x USB 3.0 ports; 2 x USB 2.0 ports

6 x USB 3.0 ports; 2 x USB 2.0 ports

6 x USB 3.0 ports; 2 x USB 2.0 ports

Цифровой ввод/вывод

16 bit DIO

16 bit DIO

16 bit DIO

16 bit DIO

PS/2

Поддержка 1 порта с помощью дополнительного кабеля и кронштейна

Поддержка 1 порта с помощью дополнительного кабеля и кронштейна

Поддержка 1 порта с помощью дополнительного кабеля и кронштейна

Поддержка 1 порта с помощью дополнительного кабеля и кронштейна

Параллельный порт

D-sub 25pin connector (Oпционально)

D-sub 25pin connector (Oпционально)

D-sub 25pin connector (Oпционально)

D-sub 25pin connector (Oпционально)

Расширение



Mини PCIe

2 x полноразмерных мини PCIe (1 x поддержка mSATA, 1 x поддержка SIM-карты)

2 x полноразмерных мини PCIe (1 x поддержка mSATA, 1 x поддержка SIM-карты)

2 x полноразмерных мини PCIe (1 x поддержка mSATA, 1 x поддержка SIM-карты)

2 x полноразмерных мини PCIe (1 x поддержка mSATA, 1 x поддержка SIM-карты)

M.2

1 x Е-ключ для WiFi

1 x Е-ключ для WiFi

1 x Е-ключ для WiFi

1 x Е-ключ для WiFi

iDoor Модуль

1 set (опционально)

1 set (опционально)

1 set опционально

1 set (опционально)

Слоты



AMO-3501E 3 Slot Riser Card for 2x PCI+1xPCIx4

AMO-3501E 3 Slot Riser Card for 2x PCI+1xPCIx4

PCI

2 слота PCI (default)

2 слота PCI (default)



PCI Express x 4

2 слота PCIe x 4 (опицонально)

2 слота PCIe x 4 (опционально)



Место хранения



HDD

Два съемных 2,5-дюймовых отсека для жестких дисков SATA с максимальной высотой устройства 15 мм, SATA III, Gen 3, поддержка SATA RAID 0, 1

Два съемных 2,5-дюймовых отсека для жестких дисков SATA с максимальной высотой устройства 15 мм, SATA III, Gen 3, поддержка SATA RAID 0, 1

1 x 2,5-дюймовый отсек для жестких дисков SATAIII с максимальной высотой 15 мм (1 внутренний 2,5-дюймовый отсек для жестких дисков с одним дополнительным съемным отсеком для жестких дисков)

1 x 2,5-дюймовый отсек для жестких дисков SATAIII с максимальной высотой 15 мм (1 внутренний 2,5-дюймовый отсек для жестких дисков с одним дополнительным съемным отсеком для жестких дисков)

mSATA

1x разъем mSATA (Share 1 Mini PCIe)

1x разъем mSATA (Share 1 Mini PCIe)

1x разъем mSATA (Share 1 Mini PCIe)

1x разъем mSATA (Share 1 Mini PCIe)

Поддержка програмного обеспечения



Microsoft Windows

Windows 10, Windows 8.1, Windows 7

Windows 10, Windows 8.1, Windows 7

Windows 10, Windows 8.1, Windows 7

Windows 10, Windows 8.1, Windows 7

Linux

Поддержка проектом

Поддержка проектом

Поддержка проектом

Поддержка проектом

Мощность



Тип питания

AT/ ATX

AT / ATX

AT/ATX

AT/ATX

Входное напряжение

9 ~ 36 VDC

9 ~ 36 VDC

12 VDC (9 ~ 36 VDC как вариант)

12 VDC (9 ~ 36 VDC как вариант)

Блок питания

AC to DC, 150W (Oпционально)

AC to DC, 150W (Oпционально)

AC to DC, 150W (Oпционально)

AC to DC, 150W (Oпционально)

Потребление

Typical 11.4W, Max. 46.5W

Typical 11.4W, Max. 68.4W

Typical 11.4W, Max. 46.5W

Typical 11.4W, Max. 68.4W

Механика



Конструкция

Алюминиевый корпус

Алюминиевый корпус

Алюминиевый корпус

Алюминиевый корпус

Монтаж

Стол / настенный монтаж

Стол / настенный монтаж

Стол / настенный монтаж

Стол / настенный монтаж

Размеры

220 x 101 x 233 мм (8.66" x 3.98" x 9.17")

220 x 101 x 233 мм (8.66" x 3.98" x 9.17")

220 x 101 x 233 мм (8.66" x 3.98" x 9.17")

220 x 101 x 233 мм (8.66" x 3.98" x 9.17")

Вес

4.4 кг (9.7 lb)

4.4 кг (9.7 lb)

4.8 кг (10.58 lb)

4.8 кг (10.58 lb)

Среда



Рабочая Температура

С расширенными временными периферийными устройствами: -20 ~ 60 ° C с расходом воздуха 0,7 м / с, с жестким диском: 0 ~ 40 ° C с расходом воздуха 0,7 м / с

С расширенными временными периферийными устройствами: -20 ~ 60 ° C с расходом воздуха 0,7 м / с, с жестким диском: 0 ~ 40 ° C с расходом воздуха 0,7 м / с

С расширенными временными периферийными устройствами: -20 ~ 60 ° C с расходом воздуха 0,7 м / с, с жестким диском: 0 ~ 40 ° C с расходом воздуха 0,7 м / с

С расширенными временными периферийными устройствами: -20 ~ 60 ° C с расходом воздуха 0,7 м / с, с жестким диском: 0 ~ 40 ° C с расходом воздуха 0,7 м / с

Температура хранения

-40 ~ 85° C

-40 ~ 85° C

-40 ~ 85° C

-40 ~ 85° C

Относительная влажность

95% @ 40° C (без конденсации)

95% @ 40° C (без конденсации)

95% @ 40° C (без конденсации)

95% @ 40° C (без конденсации)

Вибрация во время работы

С твердотельным накопителем: 3 Грм, IEC 60068-2-64, произвольно, 5 ~ 500 Гц, 1 час / ось

С твердотельным накопителем: 3 Грм, IEC 60068-2-64, произвольно, 5 ~ 500 Гц, 1 час / ось

С твердотельным накопителем: 3 Грм, IEC 60068-2-64, произвольно, 5 ~ 500 Гц, 1 час / ось

С твердотельным накопителем: 3 Грм, IEC 60068-2-64, произвольно, 5 ~ 500 Гц, 1 час / ось

Shock During Operation

With SSD: 30 G, IEC 60068-2-27, half sine, 11 ms duration

With SSD: 30 G, IEC 60068-2-27, half sine, 11 ms duration

With SSD: 30 G, IEC 60068-2-27, half sine, 11 ms duration

With SSD: 30 G, IEC 60068-2-27, half sine, 11 ms duration

Сертификация



EMC

CE/FCC Class A, CCC, BSMI

CE/FCC Class A, CCC, BSMI

CE/FCC Class B, CCC, BSMI

CE/FCC Class B, CCC, BSMI

Сертификаты безопасности

LVD, CCC, BSMI

LVD, CCC, BSMI

CB, UL, CCC, BSMI

CB, UL, CCC, BSMI

Связанные товары

CAN Интерфейсная плата Advantech PCI-1680U с гальванической изоляцией

Плата CAN PCI-1680U

CAN интерфейсная плата Advantech PCI-1680U 2 порта

Сетевой сервер с интерфейсом Ethernet на 2 порта RS-232/422/485 Advantech EKI-1522

RS232/485 Ethernet сервер EKI-1522

Cервер последовательных портов 2хRS232/485 Advantech EKI-1522 с гальванической развязкой и ESD защитой

 GPIB Интерфейсная плата КОП IEEE-488.2 Advantech PCI-1671UP

Плата КОП PCI-1671UP

GPIB/КОП/IEEE-488 интерфейсная плата Advantech PCI-1671UP

RS-232 Интерфейсная плата 8 портов Advantech PCI-1620AU

Плата RS232 PCI-1620AU

RS-232 интерфейсная плата Advantech PCI-1620AU 8 портов

Промышленный широкоэкранный сенсорный FullHD монитор 21.5" Advantech FPM-7211W с IP66 защитой и multi-touch сенсорным экраном

ЖК монитор 21.5" FPM-7211W

Промышленный 21.5" 16:9 FullHD монитор Advantech FPM-7211W с 7H стеклом, защитой IP66 и multi-touch экраном

Промышленный управляемый коммутатор Advantech EKI-2748 8 портов Gigabit Ethernet

1000Мб Коммутатор EKI-2748

Управляемый 8-и портовый Gigabit Ethernet коммутатор Advantech EKI-2748 с SFP, X-Ring Pro и работой от -40°C до +70°C
