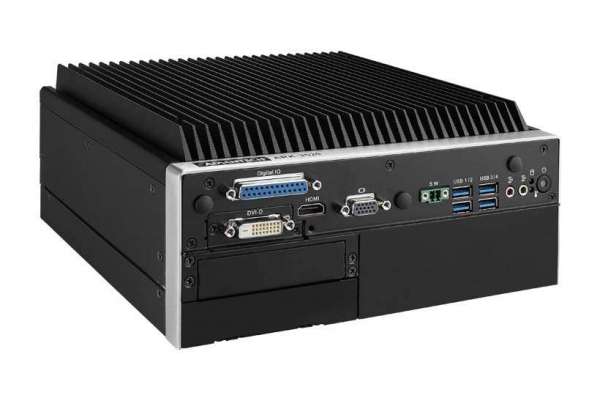

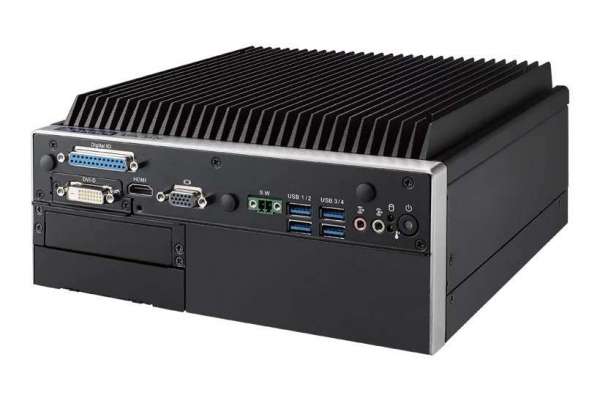

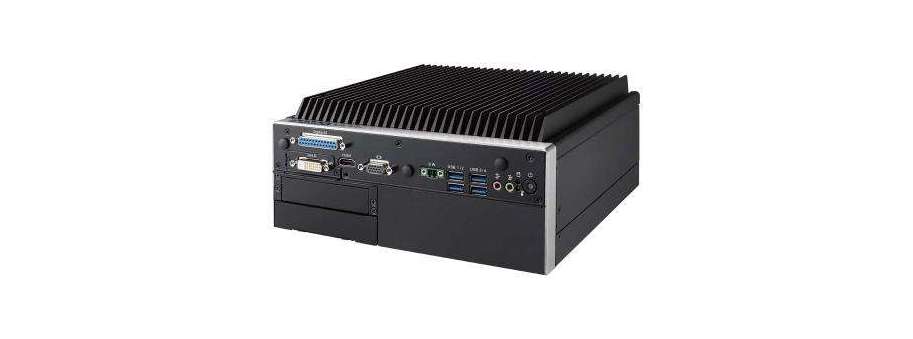

Потужний безвентиляторний комп'ютер ARK-3520

Потужний вбудований розширюваний комп'ютер Intel Core 6th Gen Advantech ARK-3520

Промислові комп'ютери >> Вбудовувані комп'ютери зі слотами PCI/PCI-Ex

 Вартість та наявність

Виробник: Advantech

Серія ARK-3520 оснащена високопродуктивними обчислювальними процесорами Intel Core 6-го покоління i5 і i7, розширеннями множинного вводу-виводу і широким температурним діапазоном, що ідеально підходить для систем автоматизації виробництва та інтеграції в шафу.

ARK-3520P

Intel® Core ™ i3 / i5 / i7 6-го покоління з слотами розширення і широким діапазоном потужності Безвентиляторний ПК

  • Процесор Intel® Core ™ i3 / i5 / i7 (BGA)

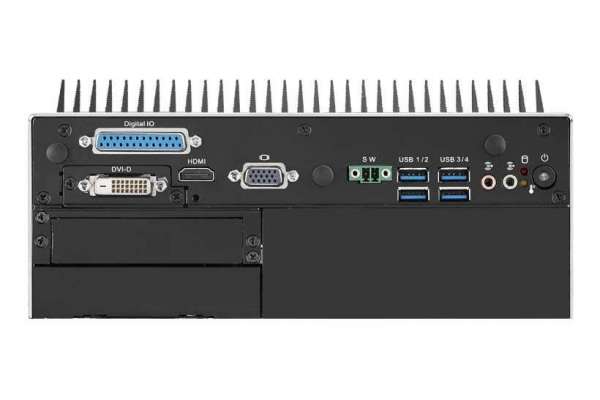

  • Потрійний незалежний дисплей: VGA + HDMI + Додатковий дисплей
  • Пам'ять DDR4 SO-DIMM до 32 ГБ
  • Гнучке розширення через PCI / PCIex4
  • 9-36 В широкий діапазон споживаної потужності
  • Універсальні входи / виходи, включаючи 6 високошвидкісних портів USB 3.0 і 8 x COM портів
  • 2 знімних 2,5 "відсіку для жорстких дисків
  • Сумісність з модулем Advantech iDoor

ARK-3520L

Модульний ПК без вентиляторів 6-го покоління Intel® Core ™ i3 / i5 / i7

  • Процесор Intel® Core ™ i3 / i5 / i7 (BGA) 6-го покоління
  • Потрійний незалежний дисплей: VGA + HDMI + Додатковий дисплей
  • Підтримка пам'яті DDR4 SO-DIMM до 32 ГБ
  • Модуль живлення на 9-36 В, сумісний із замовленням «все в одному»
  • Опциональна модульна конструкція для 2,5-дюймових відсіків для жорстких дисків: внутрішня / знімна (підтримка до 2 комплектів)
  • Сумісність з модулем Advantech iDoor
  • Модуль Advantech EMIO miniPCIe, сумісний із замовленням «все в одному»
  • Сумісність з модулем Advantech ARK Plus серії AMO-3xxx

Вбудовувані безвентиляторні системи Advantech ARK забезпечують швидку конфігуровану модульну конструкцію для промислових вбудованих додатків IoT. Вони надають не тільки послуги з налаштування введення / виведення, але також і набір інноваційних програмних пакетів, включаючи Advantech WISE-PaaS, хмарні сервіси і набір аналітики AI.

Модульне розширення Plug & Play прискорює інтеграцію

  • Технологія iDoor дозволяє використовувати різні конфігурації портів введення-виведення і забезпечує гнучкий вибір для різних додатків.
  • ARK Plus розширює можливості введення / виведення, додаючи додаткові шари до основи системи ARK, щоб розмістити більше додаткових плат MIOe і знімних жорстких дисків.
  • Різноманітні силові модулі забезпечують широку підтримку напруги 12 ~ 24 В або 9-36 В постійного струму

Промислове введення / виведення із захистом ізоляції

  • Ізоляція введення / виведення захищає системи і електронне обладнання для поліпшеної автоматизації виробництва
  • Модулі iDoor з оптоізоляцією запобігають вплив на обладнання та лінії електропередачі стрибків напруги, викликаних електростатичним розрядом, нерівномірним живленням або перебоями в сигналі.

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
ARK-3520P-U7A1E Встраиваемый компьютер ARK-3520P ,i5-6440EQ, 2.7GHz, 2PCI slots  45 216,1
ARK-3520P-U8A1E Встраиваемый компьютер ARK-3520P ,i7-6820EQ2.8GHz, 2PCI slots  54 163,3
ARK-3520L-U7A1E Компактный компьютер ARK-3520L, i5-6440EQ, 2.7GHz  41 902,1
ARK-3520L-U8A1E Компактный компьютер ARK-3520L, i7-6820EQ, 2.8GHz  50 849,3
96PSA-A220W24P4-1 Внешний источник питания ADP A/D 100-240V 220W 24V C14 TERMINAL BLOCK 4P  2 909,0 Доступно
96PSA-A150W19P4-1 Зовнішнє джерело живлення POWER SUPPLY, ADP A/D 100-240V 150W 19V  1 737,8 Доступно
AQD-SD4U16N24-HE Модуль пам'яті (ОЗП) 16G SO-DDR4-2400 1GX8 1.2V HYX  3 854,9
AQD-SD4U8GN24-SE Модуль пам'яті (ОЗП) 8G SO-DDR4-2400 1GX8 1.2V SAM  1 965,2
EWM-W157H01E Модуль беспроводной связи 802.11 a/b/g/n/ac,RTL8821AE,with BT4.0  669,7 Доступно
SQF-SMSM4-64G-S9C Твердотельный диск/накопитель SQF MSATA 630 64G MLC (0~70°C)  2 442,8 Доступно
SQF-SMSM4-128G-S9C Твердотельный диск/накопитель SQF MSATA 630 128G MLC (0~70°C)  4 312,5

Додаткова інформація

Model

ARK-3520P-U7A1E

ARK-3520P-U8A1E

ARK-3520L-U7A1E

ARK-3520L-U8A1E

Процесор



CPU

Intel Core i5-6440EQ

Intel Core i7-6820EQ

Intel Core i5-6440EQ

Intel Core i7-6820EQ

Core Number

4

4

4

4

Частота

2.7GHz

2.8GHz

2.7GHz

2.8GHz

L3 Кеш

6 MB

8 MB

6 MB

8 MB

Ват

45W

45W

45W

45W

Чипсет

Intel QM170

Intel QM170

Intel QM170

Intel QM170

BIOS

AMI EFI 128Mbit

AMI EFI 128Mbit

AMI EFI 128Mbit

AMI EFI 128Mbit

Пам'ять



Технологія

DDR4 2133MHz

DDR4 2133MHz

DDR4 2133MHz

DDR4 2133MHz

Максимальна ємність

32 GB

32 GB

32 GB

32 GB

Роз'ем

2 x 260-pin SO-DIMM

2 x 260-pin SO-DIMM

2 x 260-pin SO-DIMM

2 x 260-pin SO-DIMM

Графіка



Чипсет

Intel QM170 Integrated GFX Gen 9

Intel QM170 Integrated GFX Gen 9

Intel QM170 Integrated GFX Gen 9

Intel QM170 Integrated GFX Gen 9

Графичний движок

Direct x 12, OpenGL 4.4, HW Encode: H.265/HEVC, H.264/MPEG-4 AVC, MPEG-2, JPEG/MJPEG and VP8, HW Decode: H.265/HEVC, H.264/MPEG-4 AVC, MPEG-2, VC-1/WMV9, JPEG/MJPEG, VP8 and VP9

Direct x 12, OpenGL 4.4, HW Encode: H.265/HEVC, H.264/MPEG-4 AVC, MPEG-2, JPEG/MJPEG and VP8, HW Decode: H.265/HEVC, H.264/MPEG-4 AVC, MPEG-2, VC-1/WMV9, JPEG/MJPEG, VP8 and VP9

Direct x 12, OpenGL 4.4, HW Encode: H.265/HEVC, H.264/MPEG-4 AVC, MPEG-2, JPEG/MJPEG and VP8, HW Decode: H.265/HEVC, H.264/MPEG-4 AVC, MPEG-2, VC-1/WMV9, JPEG/MJPEG, VP8 and VP9

Direct x 12, OpenGL 4.4, HW Encode: H.265/HEVC, H.264/MPEG-4 AVC, MPEG-2, JPEG/MJPEG and VP8, HW Decode: H.265/HEVC, H.264/MPEG-4 AVC, MPEG-2, VC-1/WMV9, JPEG/MJPEG, VP8 and VP9

VGA

Up to 1920 x 1200 at 60 Hz

Up to 1920 x 1200 at 60 Hz

Up to 1920 x 1200 at 60 Hz

Up to 1920 x 1200 at 60 Hz

HDMI

1 HDMI port, HDMI 1.4a for HD video playback, 3840x2160 @30Hz

1 HDMI port, HDMI 1.4a for HD video playback, 3840x2160 @30Hz

1 HDMI port, HDMI 1.4b for HD video playback, 3840x2160@30Hz

1 HDMI port, HDMI 1.4b for HD video playback, 3840x2160@30Hz

Потрійний дисплей

VGA+HDMI + 3rd display module (DVI-D / DP / 2nd HDMI Display Port)

VGA+HDMI + 3rd display module (DVI-D / DP / 2nd HDMI Display Port)

VGA+HDMI + 3rd display module (DVI-D / DP / 2nd HDMI Display Port)

VGA+HDMI + 3rd display module (DVI-D / DP / 2nd HDMI Display Port)

Ethernet



LAN1

10/100/1000 Mbps Intel I219-LM GbE, support Wake On Lan

10/100/1000 Mbps Intel I219-LM GbE, support Wake On Lan

10/100/1000 Mbps Intel I219-LM GbE, support Wake On Lan

10/100/1000 Mbps Intel I219-LM GbE, support Wake On Lan

LAN2

10/100/1000 Mbps Intel I210 GbE, support Wake on LAN

10/100/1000 Mbps Intel I210 GbE, support Wake on LAN

10/100/1000 Mbps Intel I210 GbE, support Wake on LAN

10/100/1000 Mbps Intel I210 GbE, support Wake on LAN

Аудіо



Інтерфейс

Realtek ALC888S, High Definition Audio, Line-out, Mic-in

Realtek ALC888S, High Definition Audio, Line-out, Mic-in

Realtek ALC888S, High Definition Audio, Line-out, Mic-in

Інше



Сторожевий таймер

Інтервал таймера 255 рівнів, налаштування програмним забезпеченням

Інтервал таймера 255 рівнів, налаштування програмним забезпеченням

Інтервал таймера 255 рівнів, налаштування програмним забезпеченням

Інтервал таймера 255 рівнів, налаштування програмним забезпеченням

TPM

TPM 2.0 (Додатково за підтримки проекту)

TPM 2.0 (Додатково за підтрримки проекту)

TPM 2.0 (Додатково за підтримки проекту)

TPM 2.0 Додатково за підтримки проекту)

I/O



Послідовний порт

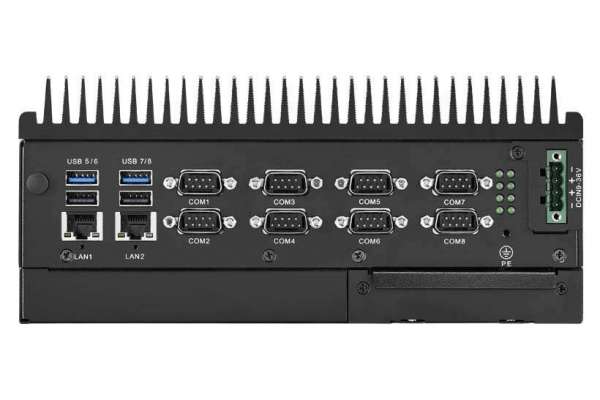

4 х порти RS-232, 4 х порту RS-232/422/485 з автоматичним керуванням потоком; Підтримка COM 1,2 5V / 12V (за допомогою перемички)

4 х порти RS-232, 4 х порту RS-232/422/485 з автоматичним керуванням потоком; Підтримка COM 1,2 5V / 12V (за допомогою перемички)

4 х порти RS-232, 4 х порту RS-232/422/485 з автоматичним керуванням потоком; Підтримка COM 1,2 5V / 12V (за допомогою перемички)

4 х порти RS-232, 4 х порту RS-232/422/485 з автоматичним керуванням потоком; Підтримка COM 1,2 5V / 12V (за допомогою перемички)

USB

6 x USB 3.0 ports; 2 x USB 2.0 ports

6 x USB 3.0 ports; 2 x USB 2.0 ports

6 x USB 3.0 ports; 2 x USB 2.0 ports

6 x USB 3.0 ports; 2 x USB 2.0 ports

Цифровий ввод/вивід

16 bit DIO

16 bit DIO

16 bit DIO

16 bit DIO

PS/2

Підтримує 1 портал з використанням додаткового кабелю та кронштейна

Підтримує 1 портал з використанням додаткового кабелю та кронштейна

Підтримує 1 портал з використанням додаткового кабелю та кронштейна

Підтримує 1 портал з використанням додаткового кабелю та кронштейна

Паралельний порт

D-sub 25pin connector (Optional)

D-sub 25pin connector (Optional)

D-sub 25pin connector (Optional)

D-sub 25pin connector (Optional)

Розширення



Mіні PCIe

2 x Full-size Mini PCIe (1 x підтримка mSATA, 1 x утримувач SIM-картки)

2 x Full-size Mini PCIe (1 x підтримка mSATA, 1 x утримувач SIM-картки)

2 x Full-size Mini PCIe (1 x підтримка mSATA, 1 x утримувач SIM-картки)

2 x Full-size Mini PCIe (1 x підтримка mSATA, 1 x утримувач SIM-картки)

M.2

1 х E-ключ для WiFi

1 х E-ключ для WiFi

1 х E-ключ для WiFi

1 х E-ключ для WiFi

iDoor Модуль

1 set (опціонально)

1 set (опціонально)

1 set опціонально

1 set (опціонально)

Слоти



AMO-3501E 3 Slot Riser Card for 2x PCI+1xPCIx4

AMO-3501E 3 Slot Riser Card for 2x PCI+1xPCIx4

PCI

2 слота PCI (default)

2 слота PCI (default)



PCI Express x 4

2 слота PCIe x 4 (опицонально)

2 слота PCIe x 4 (опционально)



Місце сберігання



HDD

Два з'ємних 2,5-дюймових відсіка для жорстких дисків SATA з максимальною висотою пристрою 15 мм, SATA III, Gen 3, підтримка SATA RAID 0, 1

Два з'ємних 2,5-дюймових відсіка для жорстких дисків SATA з максимальною висотою пристрою 15 мм, SATA III, Gen 3, підтримка SATA RAID 0, 1

1 x 2,5-дюймовий відсік для жорстких дисків SATAIII з максимальною висотою 15 мм (1 внутрішній 2,5-дюймовий відсік для жорстких дисків з одним додатковим з'ємним відсіком  для жорстких  дисків)

1 x 2,5-дюймовий відсік для жорстких дисків SATAIII з максимальною висотою 15 мм (1 внутрішній 2,5-дюймовий відсік для жорстких дисків з одним додатковим з'ємним відсіком  для жорстких  дисків)

mSATA

1x роз'єм mSATA (Share 1 Mini PCIe)

1x роз'єм mSATA (Share 1 Mini PCIe)

1x роз'єм mSATA (Share 1 Mini PCIe)

1x роз'єм mSATA (Share 1 Mini PCIe)

Підтримка програмного забезпечення



Microsoft Windows

Windows 10, Windows 8.1, Windows 7

Windows 10, Windows 8.1, Windows 7

Windows 10, Windows 8.1, Windows 7

Windows 10, Windows 8.1, Windows 7

Linux

Підтримка проектом

Підтримка проектом

Підтримка проектом

Підтримка проектом

Потужність



Тип живлення

AT/ ATX

AT / ATX

AT/ATX

AT/ATX

Вхідна напруга

9 ~ 36 VDC

9 ~ 36 VDC

12 VDC (9 ~ 36 VDC як варіант)

12 VDC (9 ~ 36 VDC як варіант)

Блок живлення

AC to DC, 150W (Oпціонально)

AC to DC, 150W (Oпціонально)

AC to DC, 150W (Oпціонально)

AC to DC, 150W (Oпціонально)

Споживання

Typical 11.4W, Max. 46.5W

Typical 11.4W, Max. 68.4W

Typical 11.4W, Max. 46.5W

Typical 11.4W, Max. 68.4W

Механіка



Конструкція

Алюмінієвий корпус

Алюмінієвий корпус

Алюмінієвий корпус

Алюмінієвий корпус

Монтаж

Стіл / настіний монтаж

Стіл / настіний монтаж

Стіл / настіний монтаж

Стіл / настіний монтаж

Розміри

220 x 101 x 233 мм (8.66" x 3.98" x 9.17")

220 x 101 x 233 мм (8.66" x 3.98" x 9.17")

220 x 101 x 233 мм (8.66" x 3.98" x 9.17")

220 x 101 x 233 мм (8.66" x 3.98" x 9.17")

Вага

4.4 кг (9.7 lb)

4.4 кг (9.7 lb)

4.8 кг (10.58 lb)

4.8 кг (10.58 lb)

Середа



Робоча Температура

З розширеними часовими  периферійними пристроями: -20 ~ 60 ° C з витратою повітря 0,7 м / с, з жорстким диском: 0 ~ 40 ° C з вистратою повітря 0,7 м / с

З розширеними часовими  периферійними пристроями: -20 ~ 60 ° C з витратою повітря 0,7 м / с, з жорстким диском: 0 ~ 40 ° C з вистратою повітря 0,7 м / с

З розширеними часовими  периферійними пристроями: -20 ~ 60 ° C з витратою повітря 0,7 м / с, з жорстким диском: 0 ~ 40 ° C з вистратою повітря 0,7 м / с

З розширеними часовими  периферійними пристроями: -20 ~ 60 ° C з витратою повітря 0,7 м / с, з жорстким диском: 0 ~ 40 ° C з вистратою повітря 0,7 м / с

Температура зберігання

-40 ~ 85° C

-40 ~ 85° C

-40 ~ 85° C

-40 ~ 85° C

Відносна вологість

95% @ 40° C (без конденсації)

95% @ 40° C (без конденсації)

95% @ 40° C (без конденсації)

95% @ 40° C (без конденсації)

Вібрація під час роботи

З твердотільним накопичувачем: 3 Грм, IEC 60068-2-64, довільно, 5 ~ 500 Гц, 1 година / вісь

З твердотільним накопичувачем: 3 Грм, IEC 60068-2-64, довільно, 5 ~ 500 Гц, 1 година / вісь

З твердотільним накопичувачем: 3 Грм, IEC 60068-2-64, довільно, 5 ~ 500 Гц, 1 година / вісь

З твердотільним накопичувачем: 3 Грм, IEC 60068-2-64, довільно, 5 ~ 500 Гц, 1 година / вісь

Shock During Operation

With SSD: 30 G, IEC 60068-2-27, half sine, 11 ms duration

With SSD: 30 G, IEC 60068-2-27, half sine, 11 ms duration

With SSD: 30 G, IEC 60068-2-27, half sine, 11 ms duration

With SSD: 30 G, IEC 60068-2-27, half sine, 11 ms duration

Сертифікація



EMC

CE/FCC клас A, CCC, BSMI

CE/FCC клас A, CCC, BSMI

CE/FCC клас B, CCC, BSMI

CE/FCC клас B, CCC, BSMI

Сертифікати безпеки

LVD, CCC, BSMI

LVD, CCC, BSMI

CB, UL, CCC, BSMI

CB, UL, CCC, BSMI
