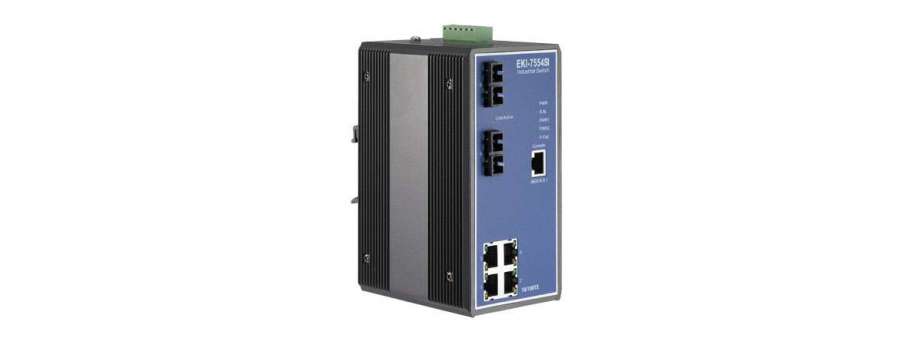

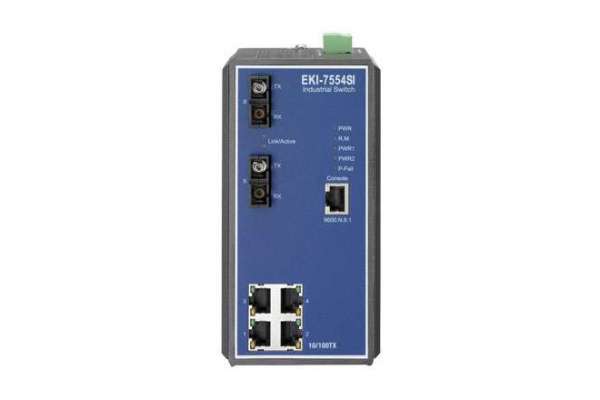

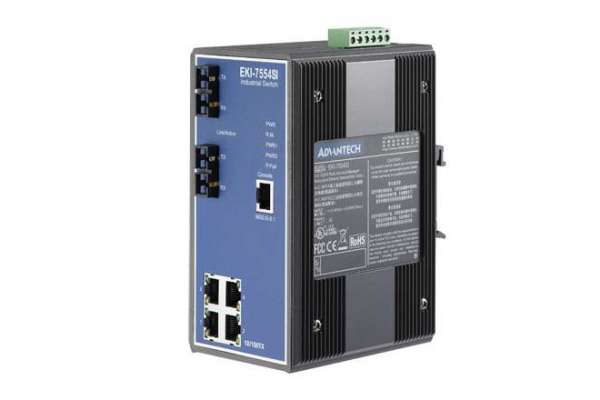

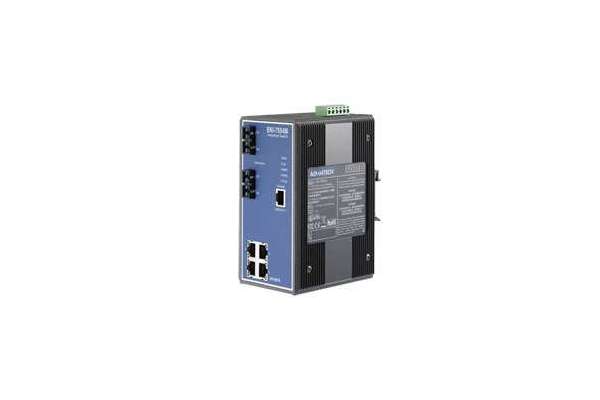

Ethernet-коммутатор Advantech EKI-7554SI/MI

Промышленный управляемый Ethernet-коммутатор (4 порта + 2 оптических порта типа SC), рассчитанный на работу в широком диапазоне температур Advantech EKI-7554SI/MI

• 2 оптоволоконных порта (разъем SC) и 4 порта Fast Ethernet (модели EKI-7554SI/MI)
• 2 оптоволоконных порта (разъем SC) и 8 портов Fast Ethernet (модели EKI-7559SI/MI)
• Резервирование: X-Ring Pro (высокоскоростное восстановление соединения — менее 20 мс), RSTP/STP (стандарты 802.1w/1D)
• Управление: веб-интерфейс, Telnet, последовательная консоль, SNMP
• Функции управления: VLAN/GVRP, QoS, IGMP Snooping/Query, LACP, ограничение скорости (Rate Limit)
• Безопасность: привязка по IP/MAC-адресам, привязка к портам, DHCP-сервер, списки доступа (IP access list), 802.1X, SSL, SNMPv3
• Диагностика: статистика портов, зеркалирование портов (Port Mirroring), RMON, генерация SNMP-ловушек (Trap), оповещения по электронной почте, системный журнал (Syslog)
• Двойной вход питания (12–48 В пост. тока) и 1 релейный выход
• Поддержка широкого диапазона рабочих температур: от -40 до +75 °C

Модели EKI-7554SI/MI и EKI-7559SI/MI оснащены двумя оптоволоконными портами с разъемами типа SC. При этом EKI-7554SI/MI имеет четыре порта Fast Ethernet, а EKI-7559SI/MI — до восьми портов Fast Ethernet. Для обеспечения надежности сети в устройствах EKI-7554SI/MI реализован фирменный протокол резервирования X-Ring Pro, разработанный компанией Advantech. Он позволяет легко создать отказоустойчивую сеть Ethernet со сверхбыстрым временем восстановления — менее 20 мс. Кроме того, EKI-7554SI/MI поддерживает ряд передовых сетевых стандартов, способствующих оптимизации производительности сети, упрощению ее обслуживания и повышению уровня безопасности.

Дополнительная информация

Communications
Standard	IEEE 802.3, 802.3u, 802.3x, 802.3ad, 802.1D, 802.1w, 802.1p, 802.1Q, 802.1X
LAN	10/100Base-T (X), 100Base-FX
Transmission Distance	Ethernet : Up to 100 m Multi-mode Fiber: Up to 2 km (EKI-7554MI) Single-mode Fiber: Up to 30 km (EKI-7554SI)
Transmission Speed	Up to 100 Mbps
Interface
Connectors	4 x RJ45 ports (EKI-7554SI/MI) 8 x RJ45 ports (EKI-7559SI/MI) 2 x SC type fiber optic connectors
LED Indicators	System: PWR, PWR1, PWR2, R.M., P-Fail 10/100T (X): Link/Activity, Duplex/Collision
Console	RS-232 (RJ45)
Network Management
Configuration	Web browser, Telnet, Serial console, TFTP, SNMPv1/ v2c/v3, Port Speed/Duplex Configuration, IPv6
VLAN	IEEE 802.1Q, GVRP, Port-based VLAN
Redundancy	Advantech X-Ring Pro (Recovery time < 20 ms at 250 pcs full loading ring structure), Dual Homing, Dual Ring, Couple Ring, 802.1w/D RSTP/STP
Security	IP Access security, port security, DHCP Server, Port and IP Binding, 802.1X Port Access Control, SSL
Traffic Control	IGMP Snooping/Query for multicast group management, Port Trunking, Static/802.3ad, LACP Rate limit and storm control, IEEE 802.1p QoS CoS/TOS/ DSCP priority queuing, IEEE 802.3x flow control
Diagnostics	Port Mirroring, Real-time traffic statistic, MAC Address Table, SNTP, Syslog, Email Alert, SNMP Trap, RMON
Mechanism
Enclosure	IP30, metal shell with solid mounting kits
Dimensions (W x H x D)	79 x 152 x 105 mm (3.11" x 5.98" x 4.13")
Mounting	DIN-rail, Wall
Power
Power Consumption	Max. 7.7 W (EKI-7554SI/MI) Max. 8.4 W (EKI-7559SI/MI)
Power Input	12 ~ 48 VDC, redundant dual inputs
Fault Output	1 Relay Output
Protection
Power Reverse	Present
Overload Current	Present
Environment
Operating Temperature	-40 ~ 75°C (-40 ~ 167°F)
Storage Temperature	-40 ~ 85°C (-40 ~ 185°F)
Operating Humidity	5 ~ 95% (non-condensing)
Storage Humidity	0 ~ 95% (non-condensing)
MTBF	262,230 hours (EKI-7554SI/MI) 264,964 hours (EKI-7559SI/MI)
Certification
Safety	UL 60950-1, CAN/CSA-C22.2 No.60950 Class I, Division 2 (EKI-7559MI/SI)
EMI	FCC Part 15 Subpart B Class A, EN 55022 Class A
EMS	EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 EN 61000-4-5 EN 61000-4-6 EN 61000-4-8
Shock	IEC 60068-2-27
Freefall	IEC 60068-2-32
Vibration	IEC 60068-2-6
