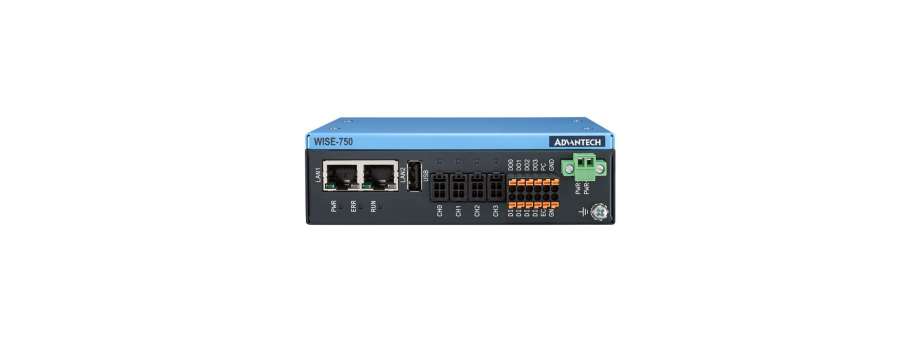

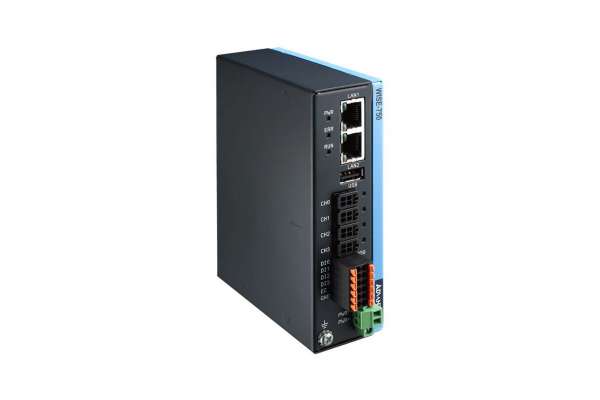

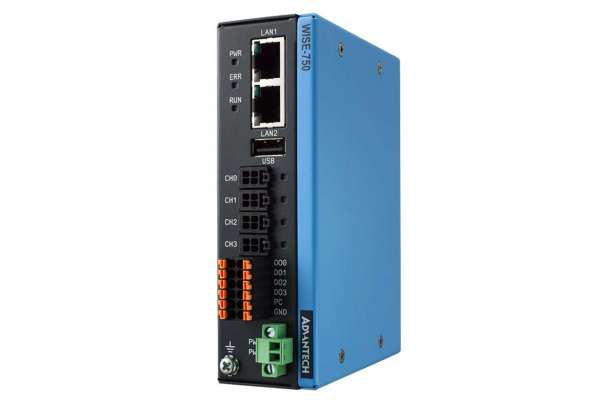

Интеллектуальный шлюз обнаружения вибрации Advantech WISE-750

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
WISE-750-02A1E WISE-750 with 2x PCL-M10  56 755,6

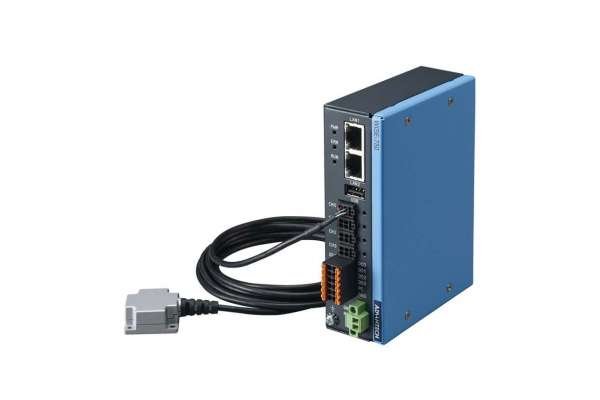

WISE-750 - это решение прямой аналог PHM для вращающихся машин, т.е. машин с приводом от двигателя, таких как станки, насосы, лифты ... и т.д. Он измеряет вибрацию с помощью акселерометра PCL-M10, поставляемого вместе с WISE-750. После измерения он получает и обрабатывает результат, сообщает о состоянии машины.

Информация может быть передана через Ethernet или цифровой сигнал тревоги. Сочетая в себе DAQ, обработку данных, датчик вибрации и возможность подключения к сети Ethernet, WISE-750 готов к применению в PHM и к работе по мониторингу состояния в режиме 7/24/365.

  • Возможность настройки между алгоритмом машинного обучения и мониторингом состояния на основе правил для применения PHM
  • Регистратор данных через Ethernet
  • 4x одновременных аналоговых входа с частотой дискретизации 200 кС/с
  • Датчик вибрации в комплекте
  • Многократный выбор типа срабатывания и типа выборки
  • Светодиоды для индикации состояния
  • 2х Ethernet порт для последовательного подключения
  • Формирование сигнала тревоги через цифровой выход и Ethernet
  • Низкое энергопотребление

Дополнительная информация

Analog Input

Channels 4-ch single ended, simultaneous sampling
Resolution 16 bits
Sample Rate 200kS/s max
Trigger Reference Digital and analog triggers
Trigger Mode Start, Stop
Overvoltage Protection 30 Vp-p
Input Impedance 1 MΩ / 5 pF
Input Range ±10 V
Accuracy

DC:

  • INLE: ± 2 LSB
  • DNLE: ± 1 LSB
  • Offset error: ± 2 LSB
  • Gain Error (%FSR): 0.02

AC:

  • SNR: 84 dB
  • ENOB: 13.5 bits

Isolated Digital Input

Channels 4, act as digital trigger
Input Voltage
  • Logic 0: 3 V max.
  • Logic 1: 10 V min. (30 V max.)
Isolation Protection 2,500 V DC
Opto-Isolator Response 100 μs
Input Resistance 3.2KΩ @1W

Isolated Digital Output

Channels 4, act as alarm
Output Type Sink (NPN)
Output Voltage 5 ~ 40VDC
Sink Current 500mA max./channel
Isolation Protection 2,500 V DC
Opto-Isolator Response e 100 μs

Communication

Configuration Udp commands via utility
Raw data Udp via utility
Feature Values Modbus/TCP accessible

Operation

Rule-based Mode User defined criteria for MAX, MIN, Peak, Peak to Peak, RMS, Mean
Intelligent Mode Built-in machine learning algorithm base on frequency domain result
Datalogger Mode Saving raw data and feature data to CSV files

General

Dimensions (W x H x D) 40 x 133 x 98mm (1.57" x 5.24" x 3.86")
Power Consumption
  • Typical: 24V @ 70mA/Max.: 24V @ 130mA (without sensors connected)
  • Each PCL-M10 connected: +24V @ 30mA
Power Inputs 10 ~ 30 VDC
Weight 470g

System Hardware

MCU Renesas RZ/T1 ARM® Cortex®-R4 Processor with FPU core. Renesas e-AI is embedded.
Indicators LEDs for Power, Error and LAN (Active, Status)
LAN 2 (1 MAC only for daisy-chain)

Environment

Storage Humidity 5 ~ 95% RH, non-condensing
Operating Temperature e 0 ~ 60 °C (32 ~140 °F) @ 5 ~ 85% RH with 0.7m/s air flow
Storage Temperature -20 ~ 80 °C (-4 ~ 176 °F)
