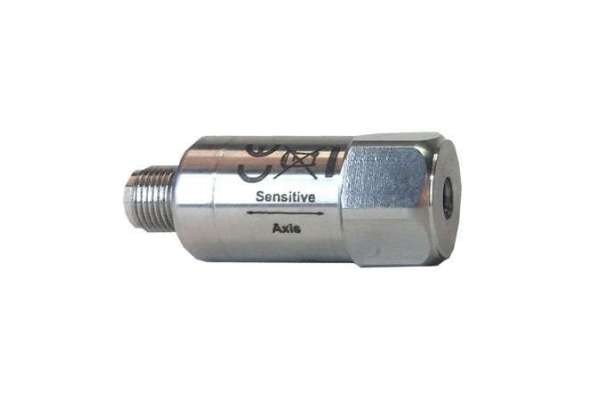

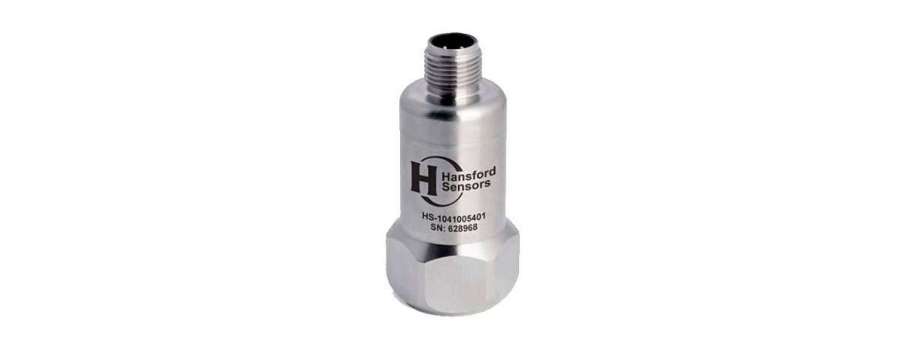

Датчик температуры/вибрации с низким энергопотреблением Акселерометр 250 мВ/г, выход 0–3,3 В, сверхмалое энергопотребление, M12 Advantech BB-HS-104T2505402

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
BB-HS-104T2505402 LOW POWER ACCELEROMETER 250mV/g  13 941,1

Этот акселерометр 250 мВ/г специально подобран для использования с решениями Wzzard Wireless Mesh Sensing компании Advantech (например, модель узла BB-WSD2M3101P2K). Датчик вибрации/температуры изготовлен в соответствии с высокими промышленными спецификациями и строгими стандартами качества ISO. Опциональное магнитное монтажное основание модели BB-MH112-1A обеспечивает надежную, полупостоянную точку подключения к плоским или изогнутым поверхностям с рабочей температурой до +120 °C. Датчик выдает сигнал напряжения, пропорциональный измеренному ускорению. Используйте дополнительный кабель # BB-WSDCBL-ACL-2 для корректировки и усреднения выходного сигнала датчика.

Кабель имеет разъем M12 и также обеспечивает формирование сигнала. Модель# BB-WSD2M3101P2K - это промышленный ячеистый узел с разъемом M12 и двухсекундным включением питания для отправки данных о вибрации и температуре в сеть IoT. Питание от батареи подается на контакт разъема M12 в течение двух секунд перед снятием каждого показания. Узел можно использовать для питания маломощных датчиков, которым требуется до 2 секунд для стабилизации, включая датчик BB-HS-104T2505402.

  • Низкое напряжение
  • Сверхнизкое энергопотребление
  • Температурный выход
  • Разъем M12
  • Выход напряжения, пропорциональный ускорению (опционально доступен кабель формирования сигнала)
  • Использование с комплектами и узлами беспроводного зондирования Advantech Wzzard (продаются отдельно)

Дополнительная информация

Technical Performance

Mounted Base Resonance (resonant frequency) 25 kHz (1,500 kcpm) (nominal)
Sensitivity 250 mV/g ± 8% Nominal 80 Hz at +22 °C
Frequency Response 0.3Hz (18 cpm) to 10 kHz (600 kcpm) ± 10%
Isolation Base isolated
Range ± 8g @ 3.3 power
Transverse Sensitivity < 5%
Amplitude Linearity ± 1.0%
Temperature Output -10.9 mV/°C standard °C - Option 150°C 3.3V supply, min. - Output 0 °C 2.1V 10 °C 1.99V
Temperature Scaling - sensor and Model BB-WSDCBL-ACL-2 cable (see ordering table)
  • 0V = 365.54 °F
  • 3.3V = -176.688 °F
Vibration Scaling - sensor and Model BB-WSDCBL-ACL-2 cable (see ordering table)
  • 1.4V = 0g
  • 3.3V = 7.6g

Mechanical

Case Material Stainless steel
Sensing Element/Construction PZT/Shear
Mounting Torque 8Nm
Weight 125 gm (nominal), body only
Screed Cable Assembly
  • HS-AC010 - straight
  • HS-AC011 - right angle
Mounting Threads 1/4-28” UNF male
Cable / Connector M12
Magnetic Mounting Base (optional, sold separately) 1” diameter 1/4-28” UNF male thread 40 lb. pull strength 0.7” height

Electrical

Electrical Noise < 500μg
Power Requirements 3.3V nominal
Current Consumption 100μA nominal at 5V supply (60μA at 1.8V)
Bias Voltage 50% of supply voltage
Setting Time 1 second
Output Impedance 100 Ohms, maximum
Case Isolation >108 Ohms at 500V

Environmental

Operating Temperature Range -50 to +125 °C
Sealing IP67
Maximum Shock 5000g

Regulatory – Approvals / Standards / Directives

  • EMC: EN 61326-1:2013
  • RoHS-3 (2011/65/EU amended by 2015/863/EU), CE, WEEE
