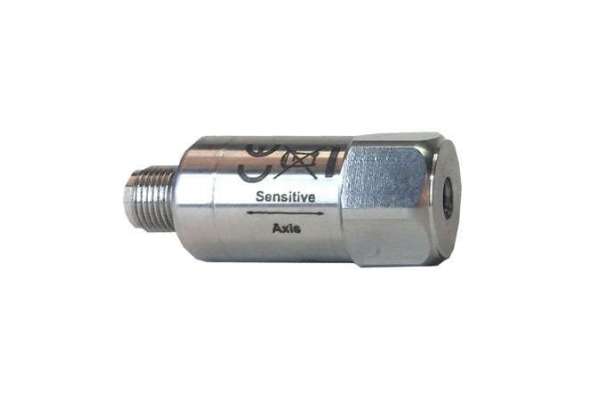

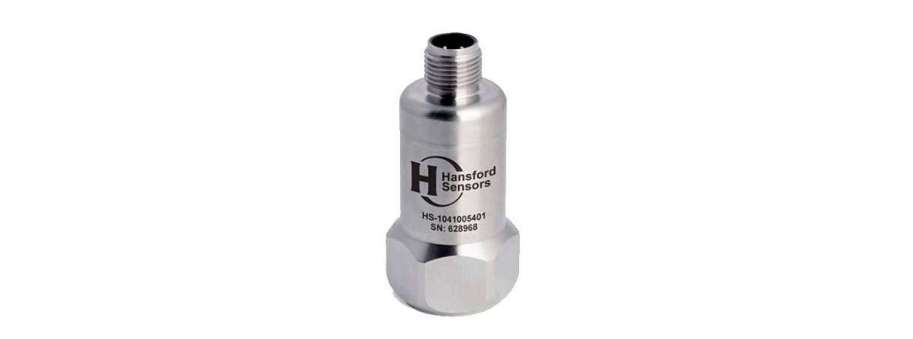

Датчик температури/вібрації з низьким енергоспоживанням 250 мВ/г, вихід 0–3,3 В, надмале енергоспоживання, M12 Advantech BB-HS-104T2505402

Вартість та наявність

Код товару Опис товару Ціна з ПДВ Наявність
BB-HS-104T2505402 LOW POWER ACCELEROMETER 250mV/g  13 941,1

Цей акселерометр 250 мВ/г спеціально підібраний для використання з рішеннями Wzzard Wireless Mesh Sensing компанії Advantech (як, наприклад, BB-WSD2M3101P2K). Датчик вібрації/температури виготовлений відповідно до високих промислових специфікацій та суворих стандартів якості ISO. Магнітна монтажна основа моделі BB-MH112-1A забезпечує надійну, напівпостійну точку підключення до плоских або зігнутих поверхонь із робочою температурою до +120 °C, замовляється окремо.

Датчик видає сигнал напруги, пропорційний до виміряного прискорення. Використовуйте додатковий кабель #BB-WSDCBL-ACL-2 для коригування та усереднення вихідного сигналу датчика.

Кабель має роз'єм M12 і забезпечує формування сигналу. Модель # BB-WSD2M3101P2K - це промисловий чарунковий вузол з роз'ємом M12 та двосекундним включенням живлення для відправки даних про вібрацію та температуру в мережу IoT. Живлення від батареї подається на контакт роз'єму M12 протягом двох секунд перед зняттям кожного показання. Вузол можна використовувати для живлення малопотужних датчиків, яким потрібно 2 секунди для стабілізації, включаючи датчик BB-HS-104T2505402.

  • Низька напруга
  • Наднизьке енергоспоживання
  • Температурний вихід
  • Роз'єм M12
  • Вихід напруги, пропорційний прискоренню (опційно доступний кабель формування сигналу)
  • Використання з комплектами та вузлами бездротового зондування Advantech Wzzard (продаються окремо)

Додаткова інформація

Technical Performance

Mounted Base Resonance (resonant frequency) 25 kHz (1,500 kcpm) (nominal)
Sensitivity 250 mV/g ± 8% Nominal 80 Hz at +22 °C
Frequency Response 0.3Hz (18 cpm) to 10 kHz (600 kcpm) ± 10%
Isolation Base isolated
Range ± 8g @ 3.3 power
Transverse Sensitivity < 5%
Amplitude Linearity ± 1.0%
Temperature Output -10.9 mV/°C standard °C - Option 150°C 3.3V supply, min. - Output 0 °C 2.1V 10 °C 1.99V
Temperature Scaling - sensor and Model BB-WSDCBL-ACL-2 cable (see ordering table)
  • 0V = 365.54 °F
  • 3.3V = -176.688 °F
Vibration Scaling - sensor and Model BB-WSDCBL-ACL-2 cable (see ordering table)
  • 1.4V = 0g
  • 3.3V = 7.6g

Mechanical

Case Material Stainless steel
Sensing Element/Construction PZT/Shear
Mounting Torque 8Nm
Weight 125 gm (nominal), body only
Screed Cable Assembly
  • HS-AC010 - straight
  • HS-AC011 - right angle
Mounting Threads 1/4-28” UNF male
Cable / Connector M12
Magnetic Mounting Base (optional, sold separately) 1” diameter 1/4-28” UNF male thread 40 lb. pull strength 0.7” height

Electrical

Electrical Noise < 500μg
Power Requirements 3.3V nominal
Current Consumption 100μA nominal at 5V supply (60μA at 1.8V)
Bias Voltage 50% of supply voltage
Setting Time 1 second
Output Impedance 100 Ohms, maximum
Case Isolation >108 Ohms at 500V

Environmental

Operating Temperature Range -50 to +125 °C
Sealing IP67
Maximum Shock 5000g

Regulatory – Approvals / Standards / Directives

  • EMC: EN 61326-1:2013
  • RoHS-3 (2011/65/EU amended by 2015/863/EU), CE, WEEE
