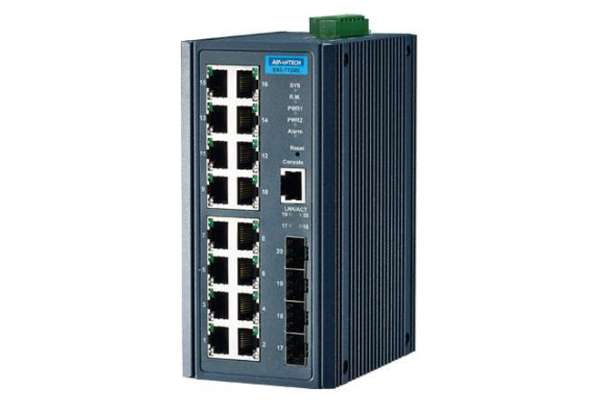

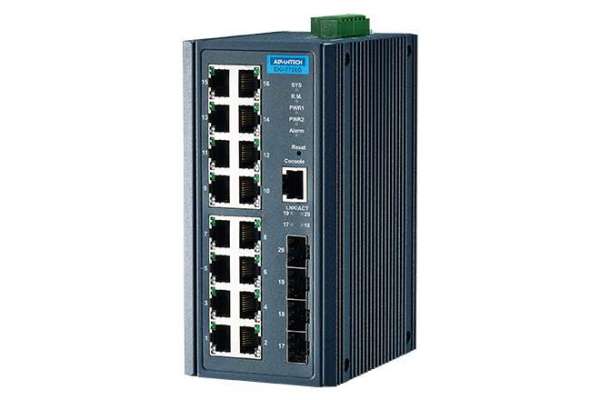

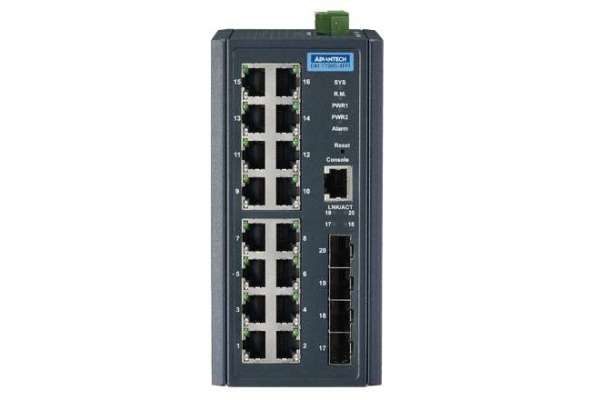

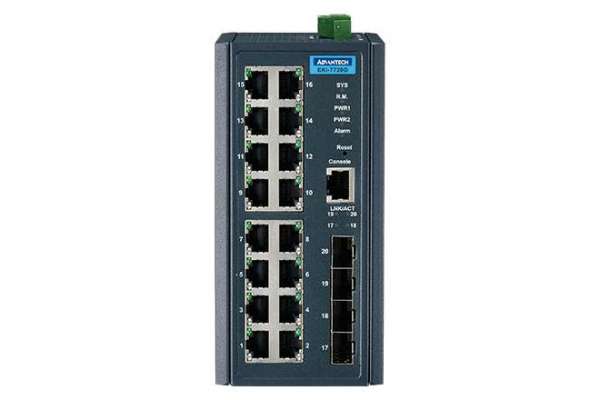

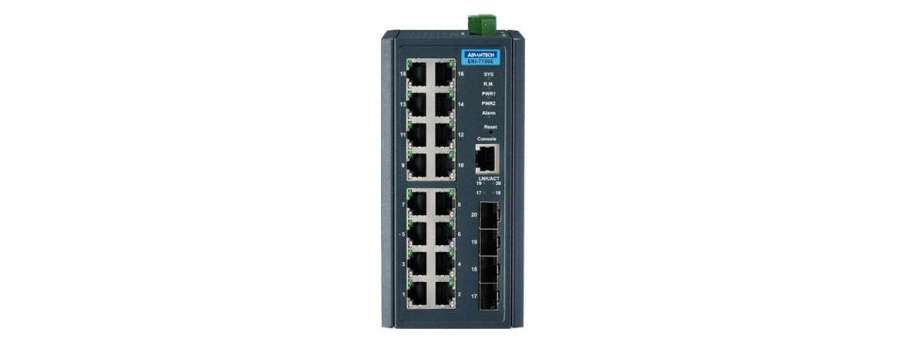

Промышленный управляемый Ethernet-коммутатор с широким диапазоном рабочих температур -40 ~ 70 °C Advantech EKI-7720

Производитель: Advantech
Facebook Twitter Linkedin Mail

Серия EKI-7720E (G) поддерживает NMS, чтобы помочь ИТ-менеджерам в обслуживании сети и предотвращении сбоев. Серия оснащена X-Ring Pro, который может достигать сверхвысокого времени восстановления менее 20 мс для обеспечения стабильности сети. Коммутатор также имеет диапазон рабочих температур от -40 ° до 75 °C.

  • 16 портов Gigabit Ethernet + 4 порта SFP (для EKI-7720G-4F / EKI-7720G-4FI / EKI-7720G-4FPI)
  • 16 портов Fast Ethernet + 4 порта SFP (для EKI-7720E-4F / EKI-7720E-4FI)
  • Поддержка до 16 портов PoE IEEE 802.3at / af для требований PD (для EKI-7720G-4FPI)
  • Резервирование: X-Ring Pro (сверхвысокое время восстановления, <20 мс), RSTP / STP (802.1w / 1D)
  • Функция IXM для быстрого развертывания
  • Пакет безопасности с 802.1X, ACL, RADIUS, TACACS +, аутентификацией MAB, SNMPv3, HTTPS, SSH и SFTP
  • Управление: SNMP v1 / v2c / v3, WEB, Telnet, стандартный MIB, частный MIB
  • Поддерживает NMS для упрощения и визуализации удаленного мониторинга и управления сетью
  • Два входа питания 12 ~ 48 В постоянного тока и 1 релейный выход
  • Два входа питания 48 ~ 57 В постоянного тока и 1 релейный выход (для EKI-7720G-4FPI)

Дополнительная информация

Specifications

 EKI-7720G-4F/ EKI-7720G-4FI EKI-7720E-4F/ EKI-7720E-4FI EKI-7720G-4FPI

I/O Port

 16 x 10/100/1000BASE-T/TX RJ-45 4 x SFP (mini-GBIC) port Auto-Negotiation, Full/Half Duplex Mode Auto MDI/MDI-X Connection 16 x 10/100BASE-T/TX RJ-45 4 x SFP (mini-GBIC) port Auto-Negotiation, Full/Half Duplex Mode Auto MDI/MDI-X Connection 16 x 10/100/1000BASE-T/TX RJ-45 4 x SFP (mini-GBIC) port Auto-Negotiation, Full/Half Duplex Mode Auto MDI/MDI-X Connection

Standards

 IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X)/FX IEEE 802.3ab 1000BaseT(X) IEEE 802.3z for 1000BaseSX/LX/LHX/ZX IEEE 802.3x for Flow Control IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X)/FX IEEE 802.3z for 1000BaseSX/LX/LHX/ZX IEEE 802.3x for Flow Control IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X)/FX IEEE 802.3ab 1000BaseT(X) IEEE 802.3z for 1000BaseSX/LX/LHX/ZX IEEE 802.3x for Flow Control

PoE

 - - Port 1 ~ Port 16: IEEE 802.3at/af

Console port

 RS-232 (RJ45) RS-232 (RJ45) RS-232 (RJ45)

Power Connector

 6-pin screw Terminal Block (including relay) 6-pin screw Terminal Block (including relay) 6-pin screw Terminal Block (including relay)

Physical
Enclosure Metal Shell Metal Shell Metal Shell
Protection Class IP 30 IP 30 IP 30
Installation DIN-Rail, Wall-mount DIN-Rail, Wall-mount DIN-Rail, Wall-mount

Dimensions

(W x H x D)

 74 x 152 x 105 mm (2.91" x 5.98" x 4.13") 74 x 152 x 105 mm (2.91" x 5.98" x 4.13") 97 x 152 x 105 mm (3.819" x 5.984" x 4.134")

LED Indicators
System LED PWR1, PWR2, SYS, Alarm and R.M. PWR1, PWR2, SYS, Alarm and R.M. PWR1, PWR2, SYS, Alarm and R.M.
Port LED Link / Speed / Activity Link / Speed / Activity Link / Speed / Activity / PoE

Environment
Operating Temperature -40 ~ 75°C (-40 ~ 167°F) (EKI-7720G-4FI) -10 ~ 60°C (-40 ~ 140°F) (EKI-7720G-4F) -40 ~ 70°C (-40 ~ 158°F)
Storage Temperature -40 ~ 85°C (-40 ~ 185°F) -40 ~ 85°C (-40 ~ 185°F) -40 ~ 85°C (-40 ~ 185°F)
Ambient Relative Humidity 5 ~ 95% (non-condensing) 5 ~ 95% (non-condensing) 5 ~ 95% (non-condensing)
Overload Current Protection Present Present Present
Reverse Polarity Protection Present Present Present
MTBF 1,469,341 hours 1,469,341 hours 1,343,056 hours

Power
Power Consumption 14.5Watts@48VDC, 14Watts@12VDC 14.5Watts@48VDC, 14Watts@12VDC 16W @ 55VDC (System)
Power Input 12 ~ 48 VDC, redundant dual power input 12 ~ 48 VDC, redundant dual power input
  • 48 ~ 57VDC for 802.3af
  • 53 ~ 57VDC for 802.3at
  • Redundant dual power input
Fault Output 1 Relay Output 1 Relay Output 1 Relay Output
Power Budget - - 420W

Certification
Safety UL 61010-2-201, EN LVD 62368 UL 61010-2-201, EN LVD 62368 UL 62368-1
EMI CE, CISPR 32, FCC Part 15B Class A CE, CISPR 32, FCC Part 15B Class A CE, CISPR 32, FCC Part 15B Class A
EMS
  • EN 61000-4-2
  • EN 61000-4-3
  • EN 61000-4-4
  • EN 61000-4-5
  • EN 61000-4-6
  • EN 61000-4-8
  • EN 61000-4-2
  • EN 61000-4-3
  • EN 61000-4-4
  • EN 61000-4-5
  • EN 61000-4-6
  • EN 61000-4-8
  • EN 61000-4-2
  • EN 61000-4-3
  • EN 61000-4-4
  • EN 61000-4-5
  • EN 61000-4-6
  • EN 61000-4-8
EMC
  • EN 61000-6-2
  • EN 61000-6-4
  • EN 61000-6-2
  • EN 61000-6-4
  • EN 61000-6-2
  • EN 61000-6-4
Shock IEC 60068-2-27 IEC 60068-2-27 IEC 60068-2-27
Freefall IEC 60068-2-32 IEC 60068-2-32 IEC 60068-2-32
Vibration IEC 60068-2-6 IEC 60068-2-6 IEC 60068-2-6
Traffic control NEMA TS-2 NEMA TS-2 NEMA TS-2
Railway Trackside EN 50121-4 EN 50121-4 EN 50121-4

Switch Properties
Switching Capacity 40Gbps 11.2Gbps 40Gbps
Transmission Rate 29.7Mpps 8.33Mpps 29.7Mpps
MAC Table Size 8K 8K 8K
Jumbo Frame 1,0240 Bytes 1,0240 Bytes 1,0240 Bytes
Packet Buffer Size 4.1Mb 4.1Mb 4.1Mb
Max. IGMP Group 256 256 256
Max. VLAN Group 256 (VLAN ID 1 ~ 4094) 256 (VLAN ID 1 ~ 4094) 256 (VLAN ID 1 ~ 4094)
