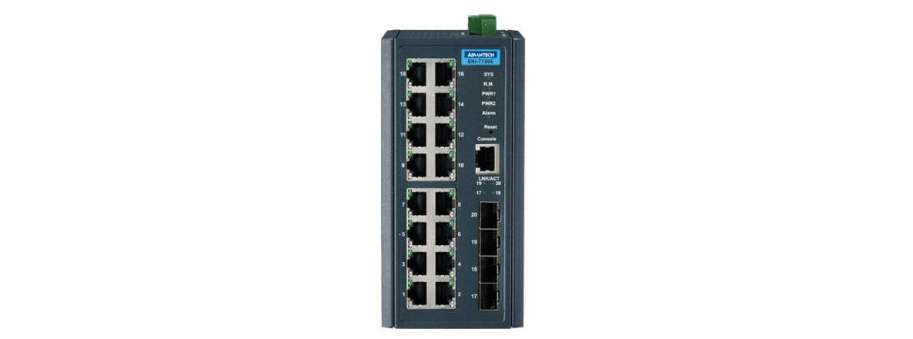

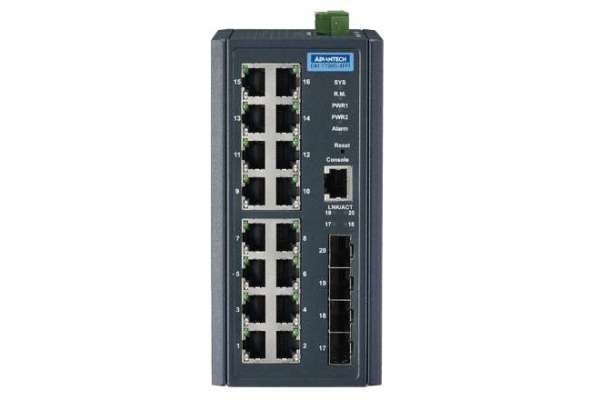

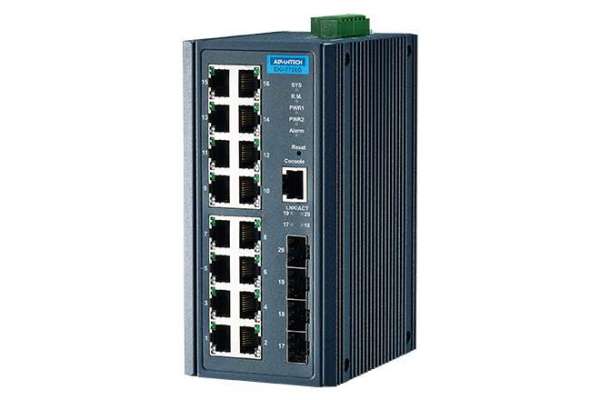

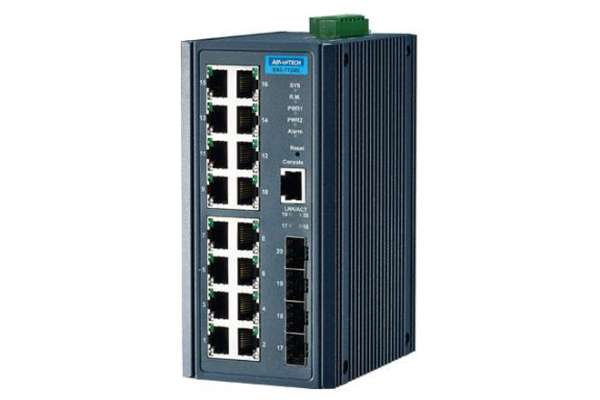

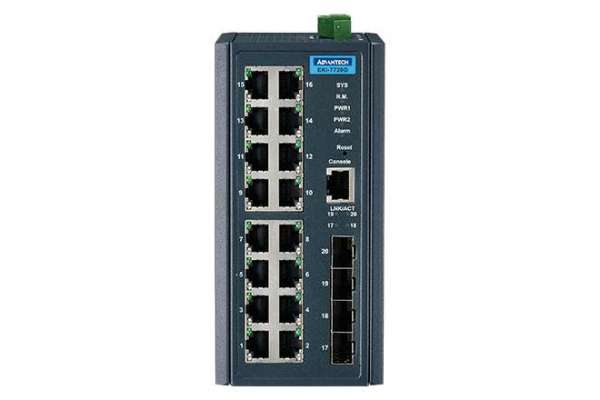

Керований Ethernet комутатор EKI-7720

Промисловий керований Ethernet-комутатор Advantech EKI-7720 з широким діапазоном робочих температур -40 ~ 70 °C

Мережеві коммутатори >> Industrial Ethernet комутатори Advantech

Виробник: Advantech

Серія EKI-7720E (G) підтримує NMS, щоб допомогти ІТ-менеджерам в обслуговуванні мережі та попередженні збоїв. Серія оснащена X-Ring Pro, який може досягати надвисокого часу відновлення - менше 20 мс для забезпечення стабільності мережі. Комутатор також має діапазон робочих температур від -40 ° до 75 °C.

  • 16 портів Gigabit Ethernet + 4 порта SFP (для EKI-7720G-4F / EKI-7720G-4FI / EKI-7720G-4FPI)
  • 16 портів Fast Ethernet + 4 порта SFP (для EKI-7720E-4F / EKI-7720E-4FI)
  • Підтримка до 16 портів PoE IEEE 802.3at / af для вимог PD (для EKI-7720G-4FPI)
  • Резервування: X-Ring Pro (надшвидкий час відновлення <20 мс), RSTP / STP (802.1w/1D)
  • Функція IXM для швидкого розгортання
  • Пакет безпеки з 802.1X, ACL, RADIUS, TACACS +, аутентифікацією MAB, SNMPv3, HTTPS, SSH та SFTP
  • Управління: SNMP v1 / v2c / v3, WEB, Telnet, стандартний MIB, приватний MIB
  • Підтримує NMS для спрощення та візуалізації віддаленого моніторинга та керування мережею
  • Два входи живлення 12 ~ 48 В постійного струму та 1 релейний вихід
  • Два входи живлення 48 ~ 57 В постійного струму та 1 релейний вихід (для EKI-7720G-4FPI)

Додаткова інформація

Specifications

EKI-7720G-4F/ EKI-7720G-4FI EKI-7720E-4F/ EKI-7720E-4FI EKI-7720G-4FPI

I/O Port

16 x 10/100/1000BASE-T/TX RJ-45 4 x SFP (mini-GBIC) port Auto-Negotiation, Full/Half Duplex Mode Auto MDI/MDI-X Connection 16 x 10/100BASE-T/TX RJ-45 4 x SFP (mini-GBIC) port Auto-Negotiation, Full/Half Duplex Mode Auto MDI/MDI-X Connection 16 x 10/100/1000BASE-T/TX RJ-45 4 x SFP (mini-GBIC) port Auto-Negotiation, Full/Half Duplex Mode Auto MDI/MDI-X Connection

Standards

IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X)/FX IEEE 802.3ab 1000BaseT(X) IEEE 802.3z for 1000BaseSX/LX/LHX/ZX IEEE 802.3x for Flow Control IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X)/FX IEEE 802.3z for 1000BaseSX/LX/LHX/ZX IEEE 802.3x for Flow Control IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X)/FX IEEE 802.3ab 1000BaseT(X) IEEE 802.3z for 1000BaseSX/LX/LHX/ZX IEEE 802.3x for Flow Control

PoE

- - Port 1 ~ Port 16: IEEE 802.3at/af

Console port

RS-232 (RJ45) RS-232 (RJ45) RS-232 (RJ45)

Power Connector

6-pin screw Terminal Block (including relay) 6-pin screw Terminal Block (including relay) 6-pin screw Terminal Block (including relay)

Physical


Enclosure Metal Shell Metal Shell Metal Shell
Protection Class IP 30 IP 30 IP 30
Installation DIN-Rail, Wall-mount DIN-Rail, Wall-mount DIN-Rail, Wall-mount

Dimensions

(W x H x D)

74 x 152 x 105 mm (2.91" x 5.98" x 4.13") 74 x 152 x 105 mm (2.91" x 5.98" x 4.13") 97 x 152 x 105 mm (3.819" x 5.984" x 4.134")

LED Indicators


System LED PWR1, PWR2, SYS, Alarm and R.M. PWR1, PWR2, SYS, Alarm and R.M. PWR1, PWR2, SYS, Alarm and R.M.
Port LED Link / Speed / Activity Link / Speed / Activity Link / Speed / Activity / PoE

Environment


Operating Temperature -40 ~ 75°C (-40 ~ 167°F) (EKI-7720G-4FI) -10 ~ 60°C (-40 ~ 140°F) (EKI-7720G-4F) -40 ~ 70°C (-40 ~ 158°F)
Storage Temperature -40 ~ 85°C (-40 ~ 185°F) -40 ~ 85°C (-40 ~ 185°F) -40 ~ 85°C (-40 ~ 185°F)
Ambient Relative Humidity 5 ~ 95% (non-condensing) 5 ~ 95% (non-condensing) 5 ~ 95% (non-condensing)
Overload Current Protection Present Present Present
Reverse Polarity Protection Present Present Present
MTBF 1,469,341 hours 1,469,341 hours 1,343,056 hours

Power


Power Consumption 14.5Watts@48VDC, 14Watts@12VDC 14.5Watts@48VDC, 14Watts@12VDC 16W @ 55VDC (System)
Power Input 12 ~ 48 VDC, redundant dual power input 12 ~ 48 VDC, redundant dual power input
  • 48 ~ 57VDC for 802.3af
  • 53 ~ 57VDC for 802.3at
  • Redundant dual power input
Fault Output 1 Relay Output 1 Relay Output 1 Relay Output
Power Budget - - 420W

Certification


Safety UL 61010-2-201, EN LVD 62368 UL 61010-2-201, EN LVD 62368 UL 62368-1
EMI CE, CISPR 32, FCC Part 15B Class A CE, CISPR 32, FCC Part 15B Class A CE, CISPR 32, FCC Part 15B Class A
EMS
  • EN 61000-4-2
  • EN 61000-4-3
  • EN 61000-4-4
  • EN 61000-4-5
  • EN 61000-4-6
  • EN 61000-4-8
  • EN 61000-4-2
  • EN 61000-4-3
  • EN 61000-4-4
  • EN 61000-4-5
  • EN 61000-4-6
  • EN 61000-4-8
  • EN 61000-4-2
  • EN 61000-4-3
  • EN 61000-4-4
  • EN 61000-4-5
  • EN 61000-4-6
  • EN 61000-4-8
EMC
  • EN 61000-6-2
  • EN 61000-6-4
  • EN 61000-6-2
  • EN 61000-6-4
  • EN 61000-6-2
  • EN 61000-6-4
Shock IEC 60068-2-27 IEC 60068-2-27 IEC 60068-2-27
Freefall IEC 60068-2-32 IEC 60068-2-32 IEC 60068-2-32
Vibration IEC 60068-2-6 IEC 60068-2-6 IEC 60068-2-6
Traffic control NEMA TS-2 NEMA TS-2 NEMA TS-2
Railway Trackside EN 50121-4 EN 50121-4 EN 50121-4

Switch Properties


Switching Capacity 40Gbps 11.2Gbps 40Gbps
Transmission Rate 29.7Mpps 8.33Mpps 29.7Mpps
MAC Table Size 8K 8K 8K
Jumbo Frame 1,0240 Bytes 1,0240 Bytes 1,0240 Bytes
Packet Buffer Size 4.1Mb 4.1Mb 4.1Mb
Max. IGMP Group 256 256 256
Max. VLAN Group 256 (VLAN ID 1 ~ 4094) 256 (VLAN ID 1 ~ 4094) 256 (VLAN ID 1 ~ 4094)
