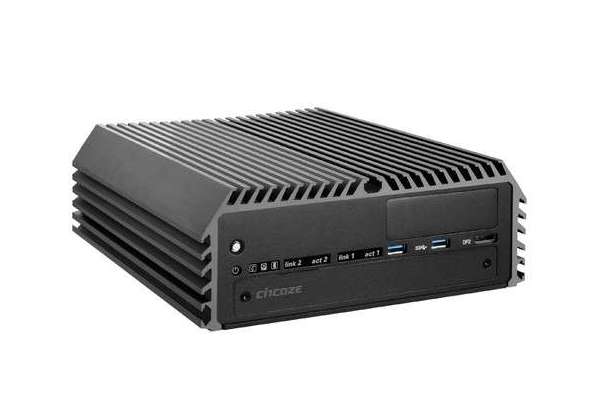

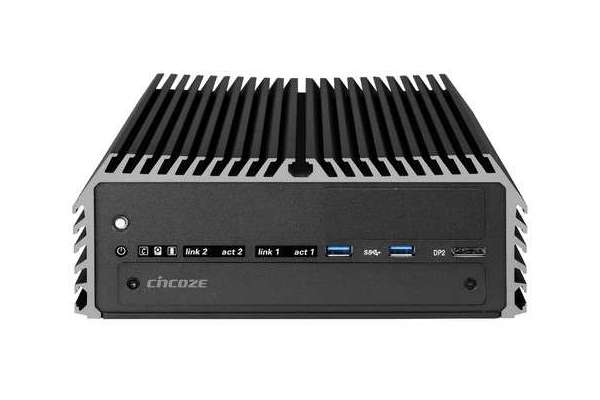

Расширяемый высокопродуктивный промышленный ПК на процессоре Intel® Core™ i3 / i5 / i7 7/6 поколения Cincoze DS-1100

Производитель: Cincoze
Facebook Twitter Linkedin Mail

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
DS-1100-R20 Компактний комп'ютер Cincoze DS-1100-R20, 7/6th Generation Intel Core Series Processors, High Performance, Expandable and Modular Rugged Embedded Computer  56 993,3

DS-1100 — это высокопроизводительный безвентиляторный встраиваемый компьютер на базе платформы Intel® Core™ 7/6-го поколения, поддерживает широкий спектр настольных ЦП (разъем LGA1151) и вмещает два разъема DDR4 емкостью до 64 ГБ.

Благодаря этому DS-1100 отвечает всем требованиям высокопроизводительных вычислений. Также DS-1100 обеспечивает мощные функциональные возможности, такие как богатый ассортимент ввода/вывода, питание через последовательный порт и Ethernet, гальванически изолированные последовательные порты, оптически изолированные цифровые входы/выходы, несколько LAN, разъемы M12, RAID 0/1, датчик зажигания и мгновенная перезагрузка. Благодаря технологии CMI & CFM от Cincoze вы можете настроить DS-1100 в соответствии с вашими конкретными потребностями с помощью готовых к использованию модулей.

DS-1100 — это защищенная вычислительная система с широким диапазоном рабочих температур (от -40°C до 70°C) и потребляемой мощности постоянного тока (от 9 В до 48 В), высокой устойчивостью к ударам и вибрации, высоким промышленным стандартом защиты и встроенным SuperCap для работы без обслуживания батареи.

DS-1100 подходит для развертывания в суровых условиях и для критически важных приложений и не требует обслуживания.

  • Поддержка процессоров Intel® Core™ i3 / i5 / i7 7-го и 6-го поколения с разъемом Socket (LGA1151)
  • 2 разъема DDR4 SO-DIMM, 2133 МГц, поддержка до 64 ГБ
  • Возможность подключения 3-х независимых дисплеев (1x DVI-I, 2x DP)
  • Отсек для 2 2,5” жестких дисков/твердотельных накопителей SATA (3-го поколения), поддержка RAID 0/1
  • 2 интерфейса CMI с 6 типами дополнительных модулей для расширения ввода/вывода
  • 1x интерфейс CFM для добавления дополнительного модуля датчика зажигания (IGN)
  • Поддерживает 3 полноразмерных слота Mini-PCIe для расширения беспроводной сети и ввода/вывода
  • Широкий диапазон рабочих температур (от -40°C до 70°C)
  • Сертификация EN50121-3-2/ LVD EN62368-1
  • Сертификат E-Mark (E13, № 10R-0514229)

Дополнительная информация

Processor
7th Generation Intel® CPU (Kaby Lake-S)
  • Intel® Core™ i7-7700T Processor (8M Cache, up to 3.8 GHz, 35W TDP)
  • Intel® Core™ i5-7500T Processor (6M Cache, up to 3.30 GHz, 35W TDP)
  • Intel® Core™ i3-7101TE Processor (3M Cache, 3.40 GHz, 35W TDP)
  • Intel® Celeron® G3930TE Processor (2M Cache, 2.70 GHz, 35W TDP)
  • Intel® Core™ i7-7700 Processor (8M Cache, up to 4.20 GHz, 65W TDP)
  • Intel® Core™ i5-7500 Processor (6M Cache, up to 3.80 GHz, 65W TDP)
  • Intel® Celeron® G3930E Processor (2M Cache, 2.90 GHz, 54W TDP)
6th Generation Intel® CPU (Skylake-S)
  • Intel® Core™ i7-6700TE Processor (8M Cache, up to 3.40 GHz, 35W TDP)
  • Intel® Core™ i5-6500TE Processor (6M Cache, up to 3.30 GHz, 35W TDP)
  • Intel® Core™ i3-6100TE Processor (4M Cache, 2.70 GHz, 35W TDP)
  • Intel® Pentium® Processor G4400TE (3M Cache, 2.40 GHz, 35W TDP)
  • Intel® Celeron® Processor G3900TE (2M Cache, 2.30 GHz, 35W TDP)
  • Intel® Core™ i7-6700 Processor (8M Cache, up to 4.00 GHz, 65W TDP)
  • Intel® Core™ i5-6500 Processor (6M Cache, up to 3.60 GHz, 65W TDP)
  • Intel® Core™ i3-6100 Processor (3M Cache, 3.70 GHz, 51W TDP)
  • Intel® Pentium® Processor G4400 (3M Cache, 3.30 GHz, 54W TDP)
  • Intel® Celeron® Processor G3900 (2M Cache, 2.80 GHz, 51W TDP)

Chipset

 Intel® Q170

BIOS

 AMI 16Mbit SPI BIOS

Memory

 2x DDR4 260-pin SO-DIMM socket, support up to 64 GB (2133/2400 MHz, un-buered and non-ECC type)

Graphics

 Intel® HD Graphics supports triple independent display (1x DVI-I, 2x DisplayPort)
Audio
  • Realtek® ALC888-GR
  • High Definition Audio
I/O Interface
  • 1x DVI-I Connector, Resolution 1920 x 1080
  • 2x DisplayPort Connector, Resolution 3840 x 2160
  • 2x GbE LAN (Support WoL, Teaming, Jumbo Frame and PXE), RJ45 - GbE1: Intel I219-LM - GbE2: Intel I210-IT
  • 2x RS-232/422/485 with Auto Flow Control Support 5V/12V, DB9
  • 6x USB 3.0, Type-A
  • 2x USB 2.0, Type-A
  • 1x Line-out & 1x Mic-in, Phone Jack 3.5mm
  • 1x ATX Power On/Off Switch
  • 1x AT/ATX Mode Switch
  • 1x Clear CMOS Switch
  • 1x Remote Power On/Off Connector, 2-Pin Terminal Block
  • 1x Remote Reset Connector, 2-Pin Terminal Block
  • 1x External FAN Connector, 4-Pin Terminal Block

Storage
  • 2x 2.5” SATA HDD/SSD Bay, Support RAID 0/1 (Gen3)
  • 3x mSATA (shared by Mini-PCIe socket) (Gen3)

Power Requirement
  • Support AT/ATX Power Type
  • Power Input Voltage 9~48VDC
  • One 3-Pin Terminal Block Connector
  • Power Adapter AC/DC 24V/5A 120W or 24V/9.2A 220W (Optional)
Expansion
  • Supports CFM (Control Function Module) Technology - CFM IGN Module

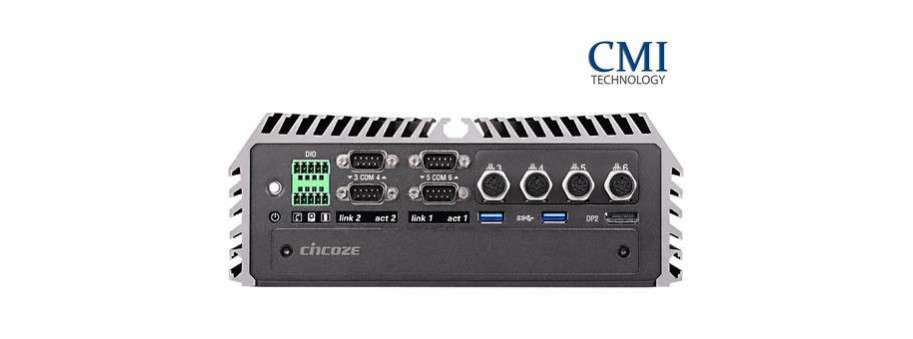

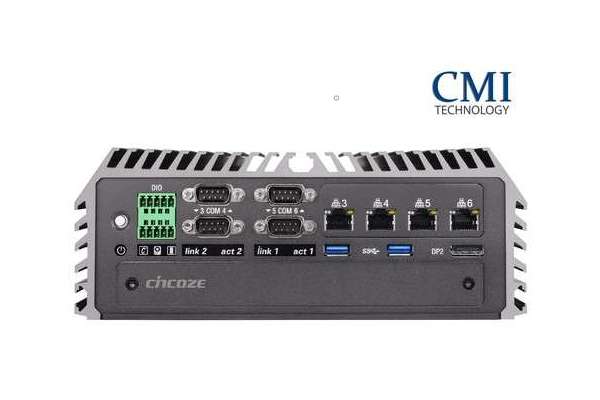

  • Supports CMI (Combined Multiple I/O) Technology: - 4x RJ45 GbE LAN Module - 4x M12 GbE LAN Module - 4x RJ45 GbE PoE+ Module - 4x M12 GbE PoE+ Module - 4x RS-232/422/485 + 8x Optical Isolated DIO Module - 4x Isolated RS-232/422/485 + 8x Optical Isolated DIO Module
  • 3x Full-size Mini-PCIe Sockets
  • 1x SIM Socket
Other Function
  • Support Instant Reboot Technology (0.2 sec)
  • SuperCap Integrated for CMOS Battery Maintenance-free Operation
  • Watchdog Timer: Software Programmable Supports 256 Levels System Reset
  • Power Ignition Sensing (IGN) Function (with Optional CFM module) 12V/24V Selectable

Physical
  • Dimension (WxDxH): 227 x 261 x 88 mm
  • Weight: 4.7 kg
  • Extruded Aluminum with Heavy Duty Metal
  • Support Wall Mounting
  • Unibody Chassis
  • Fanless Design
  • Jumper-less Design

Protection
  • Reverse Power Input Protection
  • Over Voltage Protection: Protection Range: 51~58V Protection Type: shut down operating voltage, re-power on at the preset level to recover
  • Over Current Protection: 15A
  • ESD Protection: +/-8kV (air), +/-4kV (contact)
  • Surge Protection: 3.84 kV (impedance 12 ohm 1.2/50us waveform)

Operating System
  • 7th Generation Intel® CPU (Kaby Lake-S): Windows® 10
  • 6th Generation Intel® CPU (Skylake-S): Windows® 10/ 8.1/ 7
  • Linux : Supports by project

Environment
  • Operating Temperature:
  • 7th Generation Intel® CPU (Kaby Lake-S) - 35W TDP CPU: -40°C to 50°C - 51W~65W TDP CPU: -40°C to 45°C
  • 6th Generation Intel® CPU (Skylake-S) - 35W TDP CPU: -40°C to 70°C - 51~65W TDP CPU: -40°C to 50°C (With extended temperature peripherals; Ambient with air flow; According to IEC60068-2-1, IEC60068-2-2, IEC60068-2-14)
  • Storage Temperature: -40°C to 85°C
  • Relative Humidity: 70°C @ 95% RH (Non-condensing)
  • EMC: CE, FCC Class A, EN50121-3-2, E-Mark (E13, No.10R-0514229)
  • Safety: LVD EN62368-1
