Модульный контроллер APAX-5000

Наращиваемый PC совместимый контроллер ввода-вывода Advantech APAX-5000 с аналоговыми и дискретными модулями

Преобразование сигналов >> Устройства распределенного ввода-вывода

Производитель: Advantech Co., Ltd.

Модули серии APAX-5000 отличаются открытой архитектурой разработки с возможностями резервирования и объединяют в себе функции управления, обработки информации и коммуникационных возможностей в единой системе контроля. Эта серия имеет возможность реализации двухпроцессорных конфигураций, как с одинаковым ПО в обоих процессорах (резервирование), так и с разным (например, управление и визуализация ТП). Универсальность, гибкость и масштабируемость системы удаленного ввода/вывода APAX способна полностью удовлетворить разносторонние потребности промышленной автоматизации. Кроме того, модули удаленного ввода/вывода серии APAX-5000 имеют много полезных функциональных возможностей, позволяющих сократить затраты инженеров, например возможность горячей замены, высокая плотность интерфейсов, клеммные блоки с зажимами, ID-переключатели, светодиодные индикаторы состояния, этикетки для нанесение информации о подключенной проводке и гибкая топология расширения. Серия APAX-5000 включает в себя контроллеры, модули ввода/вывода, шинные модули и источники питания. Система APAX-5000 может также применяться в приложениях серийного производства, например, в производстве продуктов питания, напитков, фармацевтике, системах машинного управления а также в критических средах.

Коммуникационные модули и каплеры

Коммуникационные модули серии Advantech APAX-5000 предназначены для приложений управления и отличаются высокой плотностью портов обмена, гибкостью, масштабируемостью, возможностью горячей замены, а также широким выбором интерфейсов ввода/вывода. Коммуникационные модули APAX поддерживают различные протоколы связи, включая PROFINET, CANOpen, Modbus/TCP и Ethernet/IP. Пользователи могут легко построить систему удаленного ввода/вывода APAX с поддержкой специфических протоколов, удовлетворяющую требования систем ввода/вывода в ПЛК или любом управляющем приложении.

Модули аналогового ввода/вывода

Модули аналогового ввода/вывода Advantech APAX-5000 поддерживают независимую конфигурации каждого канала, выбора типа сигнала (аналоговый ввод представлен 12 каналами, а аналоговый вывод — 8 каналами), функцией определения обрыва провода подключенного датчика, а также возможностью горячей замены. Модули могут быть легко сконфигурированы при помощи единой утилиты для различных типов и диапазонов входных/выходных сигналов. Модули аналогового ввода/вывода Advantech обеспечивают надежные функциональные возможности для самых различных потребностей системы.

Модули дискретного ввода/вывода

Модули дискретного ввода/вывода Advantech APAX-5000 (APAX-5040) оснащены 24 каналами с высокой плотностью размещения, изоляцией, защитой от короткого замыкания, функцией защиты от отказа и горячей замены, имеют высокий коэффициент использования и обеспечивают надежную систему цифрового ввода/вывода.

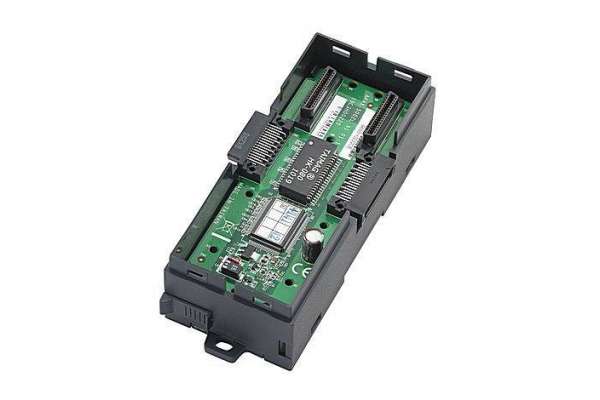

Шинные модули

Шинные модули Advantech APAX предназначены для гибкого и удобного подключения модулей серии APAX. Шинные модули APAX представлены моделями APAX-5001 и APAX-5002, имеющими 1 и 2 слота соответственно для подключения различных модулей APAX в зависимости от требований системы. Кроме того, шинный модуль APAX-5002 оснащен портом RJ-45, позволяя организовывать структуры гибкого удаленного управления.

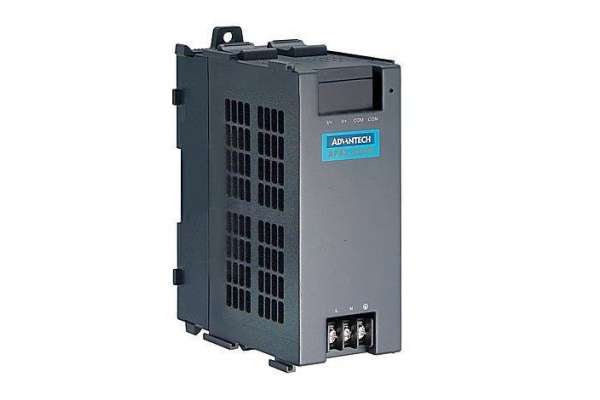

Модули питания

Модули питания APAX-5343 и APAX-5343E, имеющие выходную мощность 72 Вт, успешно прошли сертификацию соответствия требованиям Energy Star. Они обеспечивают высокий коэффициент передачи по мощности 88% для входа переменного тока и выхода постоянного тока, позволяя питать большее количество модулей APAX. Источники питания также успешно прошли сертификацию UL 508, гарантирующую безопасность эксплуатации в промышленных условиях. Для защиты устройств от перегрузок, скачков напряжения и коротких замыканий модули питания APAX-5343 и APAX-5343E поддерживают режим автоматического восстановления, который обеспечивает непрерывную нормальную работу даже в случае возникновения нештатных ситуаций.

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
APAX-5001-AE Шасси для модулей ввода/вывода 1-slot Backplane Module  1 711,0
APAX-5002-AE Шасси для модулей ввода/вывода 2-slot Backplane Module  2 739,9
APAX-5013-AE Модуль ввода-вывода 8-ch RTD Module  10 133,7
APAX-5017-AE Модуль ввода/вывода 12-ch Analog Input Module  11 419,9
APAX-5017H-AE Модуль ввода-вывода 12-ch High Speed Analog Input Module  15 011,0
APAX-5017PE-AE Модуль ввода-вывода APAX-5017PE, IEC-61850-3 compliant AI module  13 008,2
APAX-5018-AE Модуль ввода-вывода 12-ch Thermocouple Input Module  15 584,2
APAX-5028-AE Модуль ввода/вывода 8-ch Analog Output Module  12 019,8
APAX-5040-AE Модуль ввода/вывода 24-ch Digital Input Module  3 502,4
APAX-5040PE-AE Модуль ввода-вывода APAX-5040PE, IEC-61850-3 compliant DI/24V module  4 392,4
APAX-5045-AE Модуль ввода/вывода 24-ch Digital Input/Output Module  3 675,0
APAX-5046-AE Модуль ввода/вывода 24-ch Digital Output Module  3 847,7
APAX-5046SO-A1E Модуль ввода-вывода 20-ch Source Type DO Module  4 130,3
APAX-5060-A1E Модуль ввода-вывода 12-ch Relay Output Module  4 718,0
APAX-5060PE-AE Модуль ввода-вывода APAX-5060PE, IEC-61850-3 compliant Relay module  7 025,2
APAX-5070-AE Модуль ввода/вывода Modbus/TCP Communication Coupler  12 220,1
APAX-5071-AE Модуль ввода-вывода PROFINET Communication Coupler  12 024,1
APAX-5072-AE Модуль ввода/вывода Ethernet/IP Communication Coupler  12 712,4
