Высокопроизводительное IPC-решение Advantech с картой GPU для приложений 3D компьютерной томографии

Предпосылки

По сравнению с традиционными процессорами, графические процессоры обеспечивают превосходную мощность для обработки больших объемов данных, что делает их идеальными для ресурсоемких промышленных приложений, таких как медицинская визуализация, интеллектуальное наблюдение, интеллектуальная видеоаналитика и машинное обучение. Помимо ускорения обработки данных и декодирования видео, что освобождает системную память, графические процессоры обеспечивают улучшенную графику для точного и яркого изображения.

Введение

3D компьютерная томография (КТ) - это технология неразрушающего сканирования, которая позволяет пользователям просматривать и проверять внешние и внутренние структуры объекта в трехмерном пространстве. Она работает, принимая сотни или тысячи двумерных цифровых рентгенографических проекций объекта с обзором в 360 градусов.

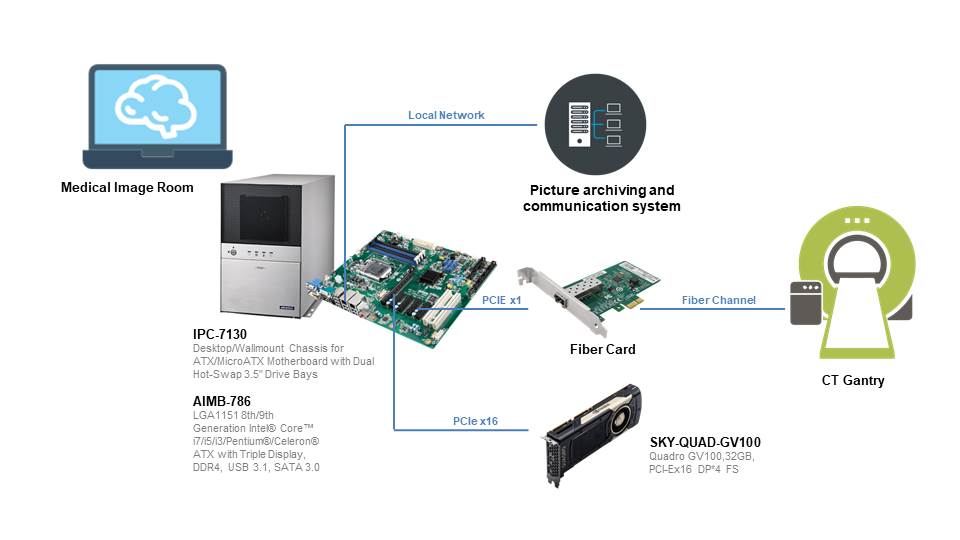

Производитель медицинского оборудования принял высокопроизводительное IPC-решение Advantech, включающее в себя шасси материнской платы IPC-7130 ATX / micro-ATX, промышленную материнскую плату AIMB-786 ATX и карту SKY-QUAD-GV100 NVIDIA® Quadro® GPU для удовлетворения потребностей клиентов в технологиях, которые могут поддерживать генерацию и обработку больших данных и трехмерных изображений.

Оснащенный процессором Intel® Core ™ i7-8700 с 128 ГБ памяти,  IPC позволяет переформатировать большие объемы данных в различные плоскости или даже в виде объемных (3D) представлений структур. Шасси материнской платы IPC-7130 ATX / micro-ATX имеет встроенный интеллектуальный системный модуль, который обеспечивает интеллектуальное управление вентиляторами для тихой работы. Кроме того, IPC-7130 предоставляет два 3,5-дюймовых слота для жестких дисков с возможностью горячей замены для хранения больших изображений в RAID 1.

Промышленная материнская плата AIMB-786 ATX поддерживает несколько интерфейсов связи и слотов расширения, таких как LAN и волоконно-оптическая сетевая карта, для подключения к системе архивации и передачи изображений (PACS). Между тем, видеокарта SKY-QUAD-GV100 NVIDIA Quadro использует архитектуру графического процессора Turing™ и обеспечивает шестикратное повышение производительности по сравнению с видеокартами предыдущего поколения.

Компоненты решения

  • IPC-7130: Настольное/настенное шасси для материнских плат ATX / micro-ATX с двумя 3,5-дюймовыми отсеками для жестких дисков с возможностью горячей замены
  • AIMB-786: Материнская плата Intel® Core™ i7 / i5 / i3 / Pentium® / Celeron® LGA1151 ATX 8/9-го поколения с поддержкой трех мониторов, DDR4, USB 3.1 и SATA 3.0
  • SKY-QUAD-GV100: Карта GPU NVIDIA® Quadro® GV100, 32 ГБ, с разъемами PCI-e x16 и 4 x DP

Почему Advantech?

Жизненные циклы продукта имеют решающее значение для производителей медицинского оборудования. Advantech гарантирует срок службы 7 лет для IPC-7130 и 3 года для видеокарты SKY-QUAD-GV100 NVIDIA® Quadro® с жестким контролем версий. Это экономит клиентам затраты на повторную аттестацию нового оборудования и сертификацию безопасности.

При установке видеокарт пользователи часто сталкиваются с проблемами, связанными с отводом тепла, планированием энергопотребления, прокладкой кабелей, надежностью и обслуживанием. Высокопроизводительная видеокарта Advantech SKY-QUAD-GV100 потребляет впечатляющие 250 Вт, с температурой графического процессора до 96 ° C (93 ° C с показателем тактовой частоты 50%). Благодаря высоконадежной и прочной конструкции системы Advantech разработаны для предотвращения рециркуляции горячего воздуха внутри корпуса.

Высота видеокарт часто превышает два слота, что может вызвать помехи, а также проблемы с настройкой и сборкой. Процесс оценки качества данных (DQA) от Advantech, который включает в себя температурный профиль, вибрационные испытания и испытания на выгорание, предлагает надежное и сертифицированное интеграционное решение для максимизации эффективности и производительности.
