Интеллектуальная система сбора и динамического взвешивания грузовиков с промышленным шлюзом

Вступление

Перегрузка транспортных средств в Китае чрезвычайно распространена, что вызывает серьезные проблемы с безопасностью движения на дорогах и для мостовой инфраструктуры. С постепенным упразднением стационарных платных станций на национальных дорогах высокого качества, стратегии выявления выявленных перегруженных транспортных средств, уменьшения воздействия перегрузки на автомагистрали и мосты и минимизации расходов на техническое обслуживание стали актуальной проблемой для соответствующих органов власти. Чтобы решить эти проблемы, компания Guangzhou New LX Electronic Technology Co., Ltd., отвечающая за внедрение систем электронного сбора платы за проезд (ETC) на дорогах в Китае, нуждалась в решении, которое могло бы поддерживать массовый сбор и передачу данных, распознавание номерных знаков и современные вычисления для обработки в реальном времени. Кроме того, решение необходимо было интегрировать с динамическими системами взвешивания транспортных средств, установленными на шоссе, для измерения веса транспортного средства во время движения.

Решение

Встроенные компьютеры играют важную роль в обеспечении стабильной работы. Соответственно, учитывая  требования к решению, новая технология LX Electronic Technology в Гуанчжоу использовала промышленный пограничный шлюз Advantech на базе архитектуры UNO-2484G x86, который служит встроенным вычислительным решением для сбора данных и управления взвешиванием транспортных средств. Шлюз UNO-2484G - это хорошо защищенная операционная система на базе процессора Intel® Core™ i7, обеспечивающая высокопроизводительные вычисления. Встроенный контроллер Intel® i210 Ethernet и 8 ГБ памяти обеспечивают управление на основе ввода/вывода и удобство работы. Прочное шасси системы защищает от вибрации, а модульная конструкция обеспечивает гибкую конфигурацию для широкого спектра применений.

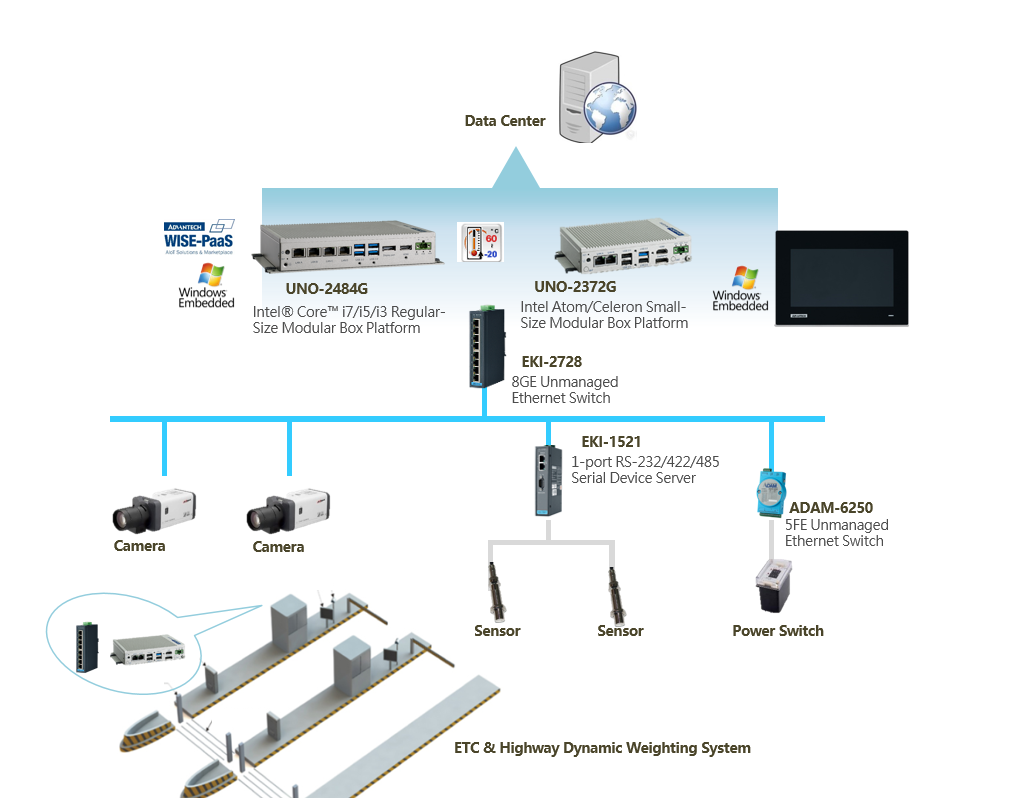

Для этого приложения UNO-2484G был интегрирован с четырьмя камерами и системой взвешивания транспортного средства, которая оснащена пьезоэлектрическим кварцевым датчиком для измерения веса оси автомобиля и общего веса. Если обнаруживается, что автомобиль перегружен, камеры автоматически снимают изображения и отправляют их на шлюз UNO-2484G для загрузки на централизованный сервер, чтобы включить дистанционный мониторинг в режиме реального времени. Кроме того, было внедрено программное обеспечение Advantech для удаленного управления устройствами WISE-DeviceOn, которое обеспечивает точность информации и снижает затраты на рабочую силу, облегчая удаленный мониторинг, автоматизированную поддержку и интеллектуальное управление.

Особенности решения

  • Встроенная операционная система повышенной защищенности обеспечивает стабильную работу
  • Программное обеспечение DeviceOn обеспечивает легкое удаленное управление
  • Улучшенное взвешивание транспортных средств и эффективность сбора платы за проезд
