Соответствие требованиям NEMA TS2 для приложений управления трафиком

Национальная ассоциация производителей электрооборудования (NEMA) TS2 является стандартом для узлов управления движением, таких как светофоры, аварийные и дорожные знаки. Стандарт предназначен для производителей, чтобы соответствовать набору минимальных требований для обеспечения высокой надежности сети в интеллектуальных транспортных системах (ITS). Многие приложения ITS имеют следующие характеристики: удаленные, наружные корпуса; оборудование, которое должно поддерживать широкий температурный диапазон; оборудование, которое должно выдерживать широкий диапазон влажности; и решения, которые часто имеют комбинацию нескольких различных коммуникационных технологий. Advantech протестировала продукты, чтобы соответствовать или превосходить аспекты стандарта NEMA TS2.

Ассортимент продукции Advantech охватывает приложения для шкафов управления движением, для которых требуются коммутаторы Ethernet, оптоволоконные медиаконвертеры, последовательные изоляторы, удлинители Ethernet, маршрутизаторы Ethernet и оборудование для беспроводной связи.

Решения по контролю трафика

Управление светофора

Несколько устройств передачи данных могут помочь в управлении светофорами, например медные удлинители или оптоволоконные медиаконвертеры. Эти устройства используются для подключения одного шкафа управления движением к другому. Расширители Ethernet могут использоваться для установок, где провода уже существуют. Для новых установок или там, где можно использовать волокно, оптимальным вариантом является волокно. Многие контроллеры по-прежнему имеют последовательный интерфейс и могут использовать IP или Ethernet для включения контроллера трафика для удаленного мониторинга. Последовательные серверы могут использоваться для полевого обслуживания, настройки и диагностики.

Придорожный радар

Придорожные радиолокационные знаки обычно устанавливаются на столбе на обочине дороги или на небольшом переносном прицепе. Радарные данные отправляются, когда это необходимо для обновления информации, что передается на цифровые вывески или для отправки в правоохранительные органы. При отправке данных в магистрали сети используются управляемые коммутаторы Ethernet с технологией оптоволоконного кольца. Для удаленных или временных местоположений могут использоваться сотовые маршрутизаторы. Последовательные серверы используются для включения устройств обнаружения радаров с возможностью подключения к сети Ethernet, а последовательные изоляторы используются для защиты удаленно установленного радарного оборудования в экстремальных погодных условиях. Устройства, используемые в этих приложениях, должны соответствовать широкому температурному диапазону от -34 ° C до + 74 ° C, а также подвергаться испытаниям на удар и вибрацию.

Придорожные цифровые вывески

Для цифровых вывесок большая сеть будет состоять из управляемых коммутаторов Ethernet, подключенных к последовательному серверу, или к оптоволоконному медиаконвертеру, который в свою очередь подключается к последовательному серверу. Последовательные серверы используются для преобразования сигналов Ethernet в последовательные сигналы. При необходимости, последовательные изоляторы или последовательные оптоволоконные модули идеально подходят для изоляции и защиты устройств.

Что использовать

Решения для парковки

В приложениях управления парковкой подключенные устройства могут помочь с билетными системами, контролем, кассирами, камерами безопасности, цифровыми знаками и многим другим. Удлинители Ethernet идеальны для создания подключения к стоянке для передачи данных, так как они отлично работают в ситуациях, когда уже существуют провода.

При подключении нескольких устройств используйте последовательные серверы и коммутаторы Ethernet. Изоляция обеспечивает дополнительную защиту для установленного оборудования. Волокно является хорошим выбором для надежности при работе с различными погодными условиями.

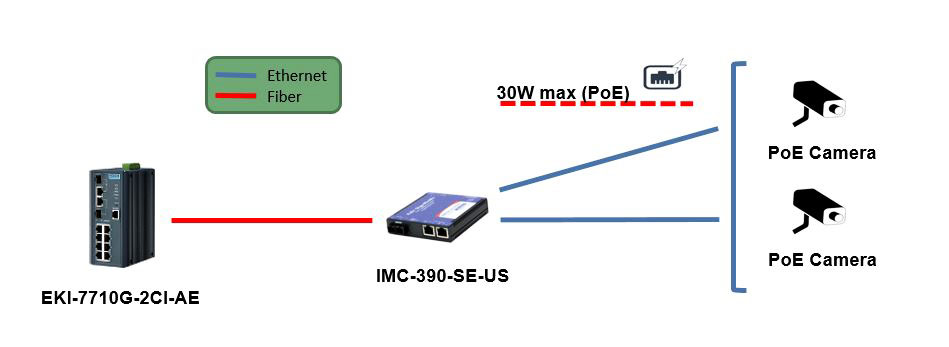

Что использовать для камер PoE

IMC Media Converter (IMC-390-SE-US)

EKI Ethernet Switch (EKI-7710G-2CI-AE) with SFP Option

Преимущества продута NEMA TS2

Почему Ethernet-маршрутизаторы?

Почему Ethernet расширители?

  • Поддержка VPN-туннелей для защищенной частной связи с удаленными сайтами.
  • Предоставляет брандмауэры - фильтрация адресов, портов и протоколов ограничивает доступ к сети в любом направлении.
  • NAT для публичного и частного IP - нет необходимости платить за публичный IP-адрес для каждого устройства
  • Поддерживает HTTPS и SSH для безопасной зашифрованной связи
  • Исключает необходимость установки нового волокна
  • Расширение Ethernet по медному проводу до 1200 метров

Почему Ethernet-коммутаторы?

Почему последовательные серверы Ethernet?

  • Управляет и подключает несколько устройств Ethernet
  • Доступны опции PoE для камер и точек доступа
  • Гигабитные опции для приложений с высокой пропускной способностью
  • Волоконные варианты для дальних соединений
  • Ethernet позволяет использовать контроллеры трафика с преобразователем Ethernet в последовательную связь
  • Подключает цифровые вывески
  • Управление придорожными радарами

Почему Ethernet медиаконвертеры?

Почему последовательные продукты?

  • Преобразует и расширяет Ethernet по оптоволокну
  • 100 базовых или гигабитных волокон
  • Многомодовое или одномодовое волокно
  • Использует изоляторы для защиты последовательных интерфейсов
  • Преобразовывает RS-232 в RS-485

Почему беспроводные и сотовые продукты?


  • Поддерживает удаленное подключение
  • Исключает необходимость в длинных кабельных трассах
