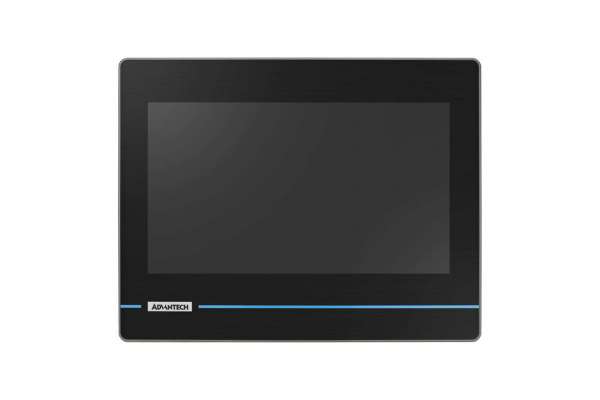

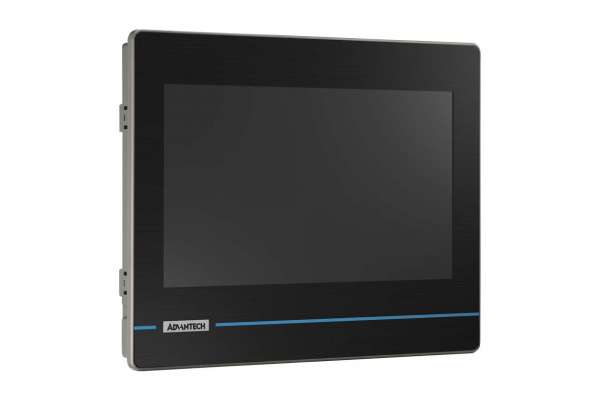

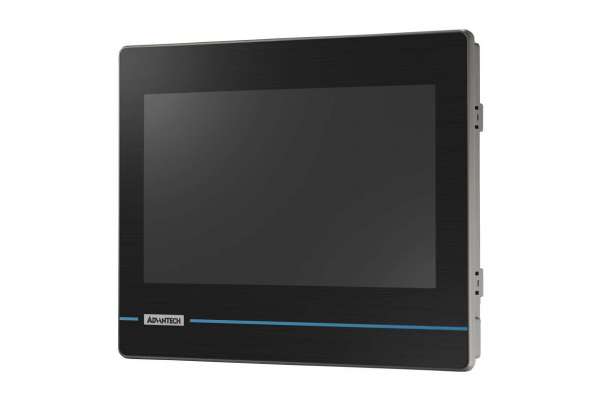

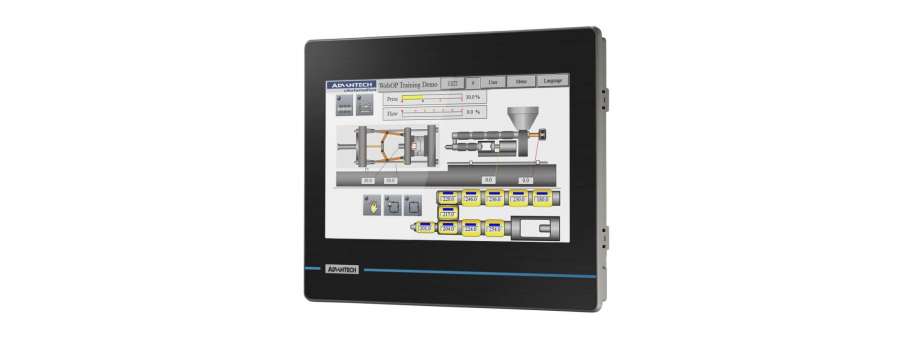

10.1" панель оператора Advantech WSVGA с установленным программным обеспечением HMINavi [RTOS] WOP-210K

Цены и наличие

Код товара Описание товара Цена с НДС Наличие на складе
WOP-210K-NAE Панель оператора Advantech WOP-210K, 10.1" WSVGA, 64MB, 128MB(NAND), Serialx3, Ethernet  38 490,8

Advantech разработала серию промышленных панелей оператора WOP-200 для различных операций, включающих ПЛК, термоконтроллеры, инверторы и датчики.

Оснащенные 32-разрядным RISC-процессором ARM9™ с оперативной памятью 64 МБ, системы серии WOP-200K доступны с ЖК-дисплеями разного размера (от 4,3 до 15 дюймов). Кроме того, системы WOP-200K поставляются в комплекте с программным обеспечением Advantech HMINavi — человеко-машинным интерфейсом, разработанным для приложений HMI, чтобы сократить трудозатраты и повысить эффективность производства за счет визуализации. Мощные драйверы подключения поддерживают более 500 рыночных брендов ПЛК.

  • 32-разрядный RISC-процессор ARM9™ с оперативной памятью SDRAM объемом 64 МБ
  • Поддерживает более 500 промышленных протоколов связи ПЛК.
  • Резервная память 128 КБ для хранения важных данных или параметров
  • Бесплатная поддержка инструмента разработки HMINavi Designer в Windows 10.
  • Поддерживает загрузку данных HMINavi Runtime через последовательный порт, Ethernet, USB-порт
  • Нет ограничений на количество внутренних точек ввода/вывода, используемых для различных приложений.
  • Надежная настройка прошивки из ПО HMINavi для работы 24/7
  • Легко переключать одно приложение на разные размеры ЖК-дисплея за считанные секунды
  • Поддерживает работу как в ландшафтном, так и в портретном режиме.
  • Монтаж на панели обеспечивает простоту установки, а передняя панель имеет степень защиты IP66.

Дополнительная информация

General

Certification CE, FCC, UL61010
Dimensions (W x H x D) 270.1 x 212.1 x 43.4mm (10.63' x 8.35' x 1.71')
Cutout Dimensions 259.5 x 201.5mm (10.22' x 7.93')
Front Panel Thickness 6 mm (0.23 in)
Operating System HMI RTOS, HMINavi Designer
Power Supply Voltage 24VDC ± 10%, Isolation
Power Consumption 20W
Enclosure Housing Plastic
Mount Options Panel
Weight (Net) 1.1 kg (2.43 lbs)

System Hardware

CPU ARM9™ 32-bit RISC processor
Battery Backup Memory 128KB
Working Memory 64 MB SDRAM
Storage
  • 128 MB NAND Flash
  • Runtime Max Size: 64 MB
  • Data Logger Max Size: 64 MB

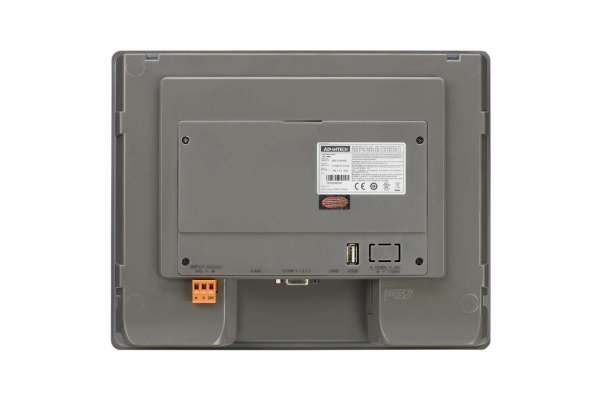

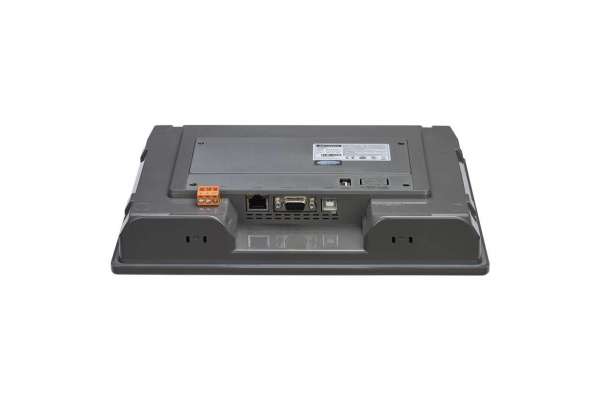

Communication Interface

COM1 RS-232 (DB9 Female)
COM2 RS-422/485 (COM1: Pin 1, 4, 5, 6, 9)
COM3 RS-485 (COM1: Pin 5, 7, 8)
Ethernet (RJ45) 10/100-BaseT
I/Os
  • 1 x USB (Client)
  • 1 x USB (Host)

LCD and Touchscreen

Display Type WSVGA TFT LCD
Display Size 10.1"
Max. Resolution 1024 x 600
Max. Colors 65,536 colors
Luminance (cd/m2 ) 350
Backlight Life LED, 20,000 hr
Touchscreen 4 wires analog resistive

Environment

Operating Temperature -10 ~ 60°C (14 ~ 140° F)
Storage Temperature -20 ~ 70°C (-4 ~ 158° F)
Humidity 95% RH @ 40°C, non-condensing
Ingress Protection Front panel: IP66
Vibration Protection 5 ~ 500Hz (X,Y,Z direction, 1Grms, 1hour per axis)
