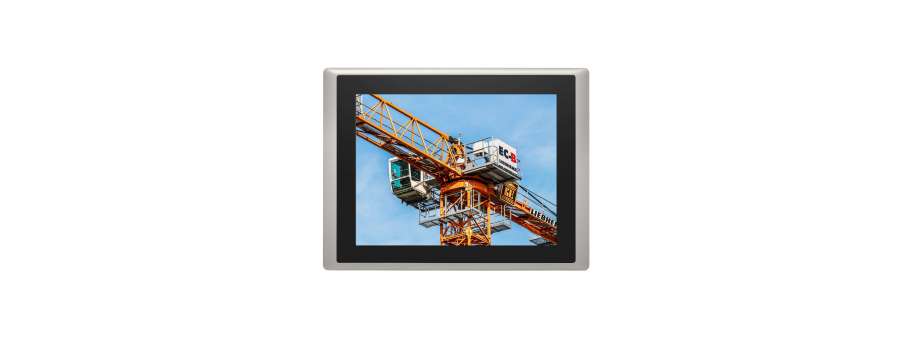

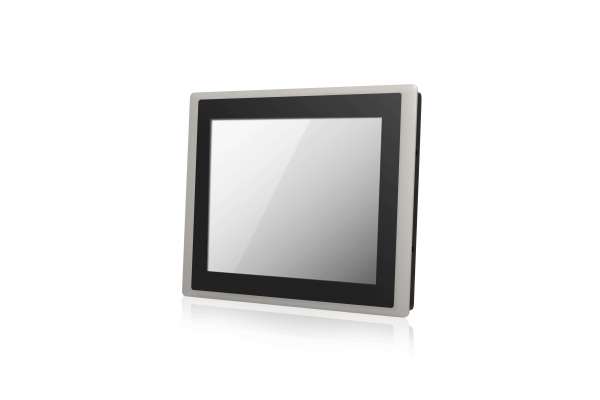

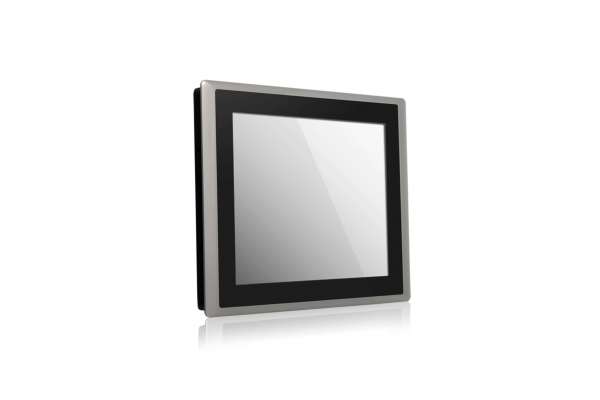

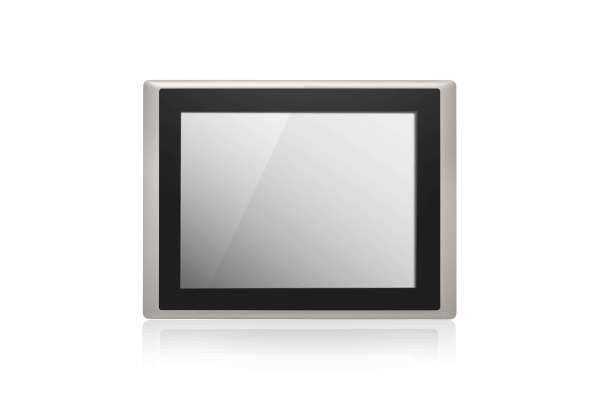

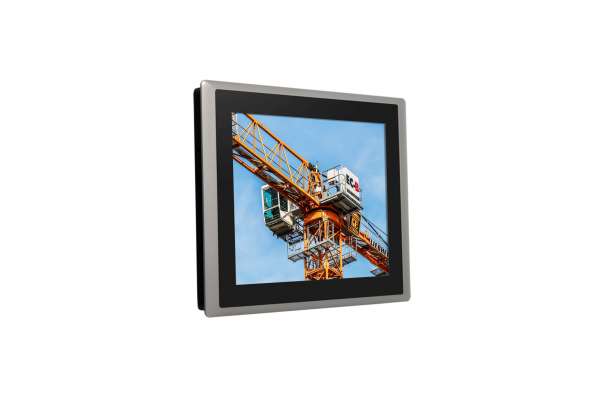

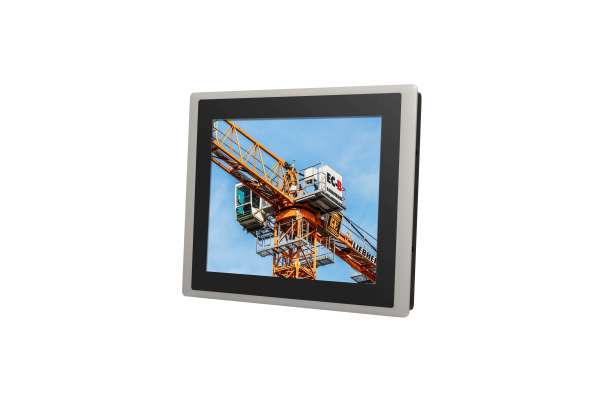

12,1" TFT-LCD панельный ПК CS-112HC

Модульный панельный ПК с диагональю 12,1",на процессоре Intel® Core™ серии U Cincoze CS-112HC

Промышленные компьютеры >> Панельные промышленные компьютеры

Производитель: Cincoze

CS-112H / P2102 - это 12,1" TFT-ЖК-дисплей, который обеспечивает достаточную яркость экрана для лучшего качества изображения при использовании на открытом воздухе под ярким солнечным светом. Панельный ПК оснащен процессором Intel® Core™ U серии 8-го поколения, обеспечивающим выдающуюся вычислительную производительность, повышение до 84% при TDP 15 Вт по сравнению с серией Intel® Core™ U 6-го поколения. Чтобы обеспечить более быструю реакцию и легко справляться с несколькими задачами, CS-112H / P2102 оснащен двумя разъемами DDR4 2400 SODIMM для увеличения памяти до 64 ГБ. Благодаря своей тонкой конструкции CS-112H / P2102 предлагает обширные возможности ввода/вывода для различных подключений и может легко вписаться практически в любую среду с ограниченным пространством.

Для беспроводной связи CS-112H / P2102 имеет 1 ключ M.2 2230 E и 2 полноразмерных расширения Mini-PCIe, на которые можно установить различные дополнительные карты для обеспечения связи Wi-Fi, 3G и LTE. Кроме того, CS-112H / P2102 поддерживает технологию управляющих функциональных модулей (CFM) для установки дополнительных модулей CFM для увеличения мощности по Ethernet и функцию запуска питания в соответствии с потребностями пользователя. CS-112H / P2102, обеспечивающий строгую промышленную защиту, широкий диапазон рабочих температур (от -20 ° C до 70 ° C) и входного напряжения (от 9 до 48 В постоянного тока), пыле- и водонепроницаемую переднюю панель с защитой IP65, подходит для использования в тяжелых условиях эксплуатации вне помещений под прямыми солнечными лучами. Кроме того, CS-112H / P2102 поддерживает запатентованную Cincoze технологию трансформируемой системы отображения (CDS), позволяющую пользователям легко заменять модуль дисплея или компьютерный модуль на месте и тем самым снижать затраты на обслуживание и время простоя.

  • 12,1" TFT-дисплей со сверхвысокой яркостью до 1500 нит и разрешением 1024 x 768 (XGA)
  • Встроенный процессор Intel® Core™ серии U 8-го поколения
  • 2x DDR4 SO-DIMM Socket, поддерживает до 2400 МГц, 64 ГБ
  • Поддерживает 3 входа независимых дисплеев
  • Встроенный USB 3.2 Gen 2 поддерживает скорость до 10 Гбит / с
  • Разъем M.2 E Key для беспроводного модуля или модуля Intel CRF
  • Поддерживает функцию включения питания (IGN) (с дополнительным модулем CFM)
  • Поддерживает 2x PoE + функцию (с дополнительным модулем CFM)
  • Широкий диапазон рабочих температур от -20 ° C до 70 ° C
  • Разработан с прочной литой лицевой панелью из алюминия
  • Защита передней панели True Flat IP65
  • Поддерживает крепление на панель / VESA / Монтаж в стойку

Дополнительная информация

Specifications

Display


LCD Size 12.1" (4:3)
Max. Resolution 1024 x 768
Brightness (cd/m2) 1500
Contrast Ratio 700 : 1
LCD Color 16.2M
Pixel Pitch (mm) 0.24 (H) x 0.24 (V)
Viewing Angle (H-V) 160 / 160
Backlight MTBF 30000 hrs (LED Backlight)

Touch


Projected Capacitive Touch

Processor System


Onboard 8th Intel® Core™ U Processors (Whiskey Lake)

- Intel® Core™ i5-8365UE Quad Core Processor (6M Cache, up to 4.10 GHz)

- Intel® Core™ i3-8145UE Dual Core Processor (4M Cache, up to 3.90 GHz)

- TDP: 15 W

Memory

 2x DDR4 2400 MHz 260-Pin SO-DIMM Socket

 Supports up to 64 GB (un-buered and non-ECC)

Graphics

 Integrated Intel® UHD Graphics 620

 Supports Triple Independent Display (via VGA and DisplayPort Outputs)

Audio Codec

Realtek ALC888-GR

External I/O Interface


  1x VGA (1920 x 1200 @60Hz)
  1x DisplayPort (4096 x 2304 @ 60Hz)


2x GbE LAN (Supports WoL, Teaming, Jumbo Frame & PXE), RJ45

- GbE1: Intel® I219-LM

- GbE2: Intel® I210-IT

  3x USB 3.2 Gen2 (Type A)
  2x USB 2.0 (Type A)
  4x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9
  1x Speaker-out & 1x Mic-in, Phone Jack 3.5mm
  1x ATX Power On/O Button
  1x Reset Button
  1x AT/ATX Mode Switch
  1x Clear CMOS Switch
  1x Remote Power On/O Connector, 2-pin Terminal Block
  16x Isolated DIO (8x DI/8x DO), 20-Pin Terminal Block
  1x Ignition DIP Switch (12V/24V, need to work with CFM module)

Storage


  2x 2.5” HDD/SSD Drive Bay (SATA 3.0), Supports RAID 0/1

Expansion


  2x Full-size Mini-PCIe Socket
  1x M.2 2230 E Key Socket for Wireless Module, Supports Intel CRF Module
  2x Control Function Module (CFM) Interface
  1x Front Accessible SIM Socket
  4x Antenna Hole

Other Functions


  Watchdog Timer: Software Programmable Supports 256 Levels System Reset
  Internal Speaker AMP 2W + 2W
  OSD Function: LCD On/O, Brightness Up, Brightness Down
  SuperCap Integrated for CMOS Battery Maintenance-free Operation
  Supports Instant Reboot Technology (0.2 sec)

Power Requirement


  Supports AT/ATX Power Type
  Power Input Voltage 9~48VDC
  1x 3-pin Terminal Block
  Power Adapter (Optional): AC/DC 24V/5A 120W

Physical


Dimension (WxDxH, mm) 345 x 265.3 x 69.5 mm
Weight 5.4 kg
Construction Rugged Aluminum Die-casting Front Bezel and Heavy Duty Metal Chassis
Mounting Panel / VESA / *Rack Mounting (*with optional mounting kit)
  Fanless Design
  Jumper-less Design

Environment


Operating Temperature -20°C to 70°C (with Extended Temperature Peripherals; Ambient with Air Flow)
Storage Temperature -20°C to 70°C
Relative Humidity 80% RH @ 40˚C (Non-condensing)
Shock Operating, 15 Grms, Half-sine 11 ms Duration (w/ SSD, according to IEC60068-2-27)
Vibration Operating, 1.5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64)
IP Level IP65 Compliant Front Panel
EMC CE, FCC Class A

Protection


  Reverse Power Input Protection


Over Voltage Protection:

Protection Range: 51~58V

Protection Type: shut down operating voltage, re-power on at the preset level to recover

  Over Current Protection: 15A
  ESD Protection: +/-8kV (air), +/-4kV (contact)
  Surge Protection: 3.84 kV (impedance 12 ohm 1.2/50μs waveform)

Operating System


  Windows® 10
  Linux: Supports by project
