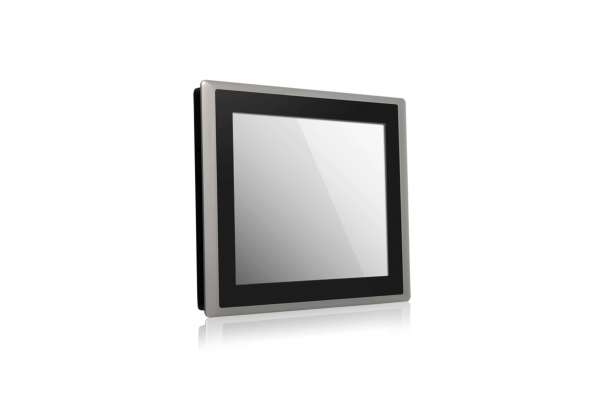

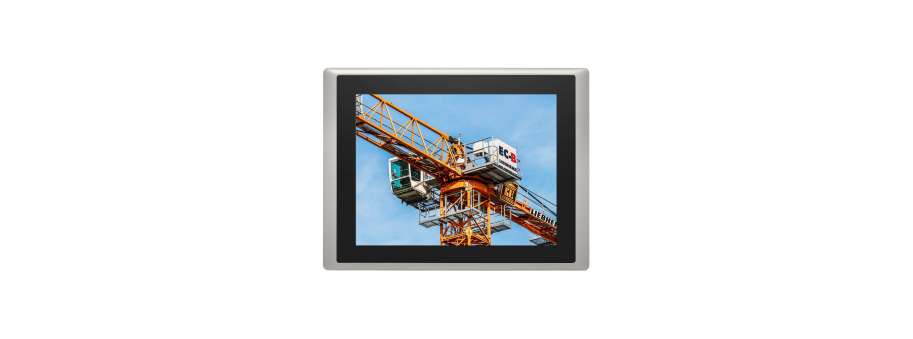

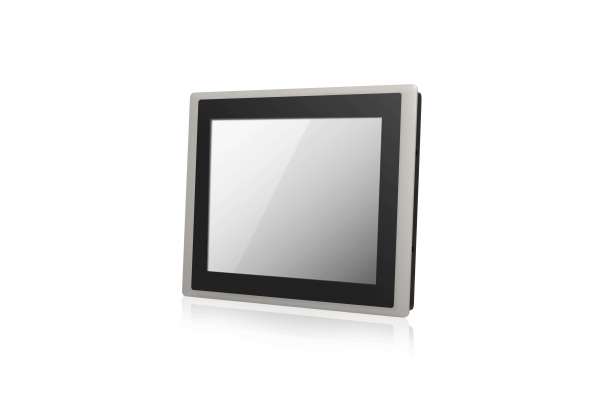

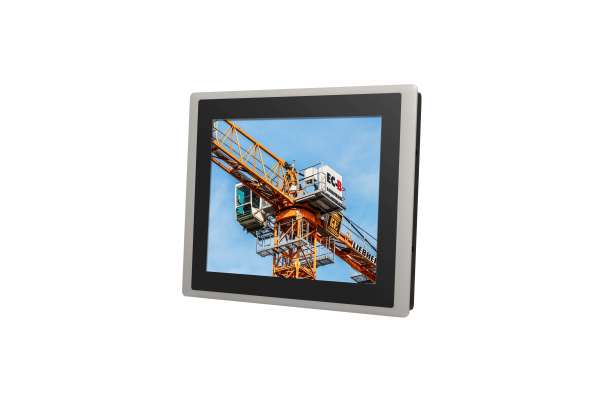

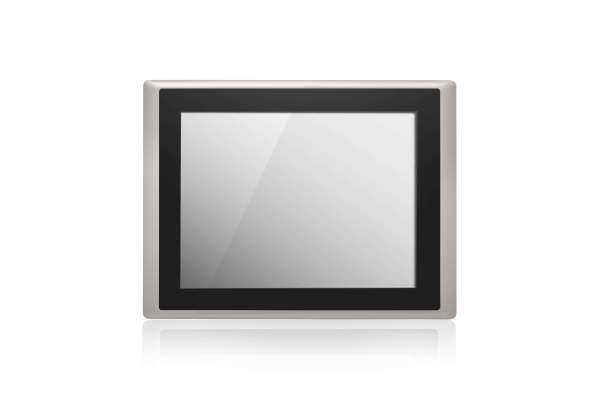

12,1" TFT-LCD панельний ПК CS-112HC

Модульний панельний ПК з РК-дисплеєм TFT з діагоналлю 12,1" та екраном для читання при сонячному світлі на процесорі Intel® Core™ серії U 8-го покоління Cincoze CS-112HC

Промислові комп'ютери >> Панельні промислові комп'ютери

Виробник: Cincoze

CS-112H / P2102 - це 12,1" TFT-РК-дисплей, який забезпечує достатню яскравість екрану для найкращої якості зображення при використанні просто неба та під яскравим сонячним світлом. Панельний ПК оснащений процесором Intel® Core™ U серії 8-го покоління, забезпечує видатну обчислювальну потужність, підвищення до 84% при TDP 15 Вт у порівнянні з серією Intel® Core™ U 6-го покоління. Щоб забезпечити більш швидку реакцію та легко справлятись із кількома завданнями, CS-112H / P2102 оснащений двома роз'ємами DDR4 2400 SODIMM із збільшенням пам'яті до 64 ГБ. Завдяки своїй тонкій конструкції CS-112H / P2102 пропонує широкі можливості вводу/виводу для різноманітних підключень та може легко вписатися практично в будь-яке середовище з обмеженим простором.

Для бездротового зв'язку CS-112H / P2102 має 1 ключ M.2 2230 E та 2 повнорозмірних розширення Mini-PCIe, на які можна встановити різноманітні додаткові карти для забезпечення зв'язку Wi-Fi, 3G та LTE. Окрім цього, CS-112H / P2102 підтримує технологію керуючих функціональних модулей (CFM) для встановлення додаткових модулей CFM для збільшення потужності по Ethernet та функцію подачі живлення відповідно до потреб клієнта.

CS-112H / P2102, має широкий діапазон робочих температур (від -20 ° C до 70 ° C) та вхідної напруги (від 9 до 48 В постійного струму), пиле- та водонепроникний, з захистом IP65 по передній панелі, підходить для використання у важких умовах експлуатації поза приміщеннями під прямим сонячним світлом. Крім того, CS-112H / P2102 підтримує запатентовану Cincoze технологію трансформованої системи зображення (CDS), що дозволяє користувачам легко замінювати модуль дисплею чи комп'ютерний модуль на місці та тим самим знижувати витрати на обслуговування та час простою.

  • 12,1" TFT-дисплей з надвисокою яскравістю до 1500 ніт та роздільною здатністю 1024 x 768 (XGA)
  • Вбудований процесор Intel® Core™ серії U 8-го покоління
  • 2x DDR4 SO-DIMM Socket, підтримує до 2400 МГц, 64 ГБ
  • Підтримує 3 входи незалежних дисплеїв
  • Вбудований USB 3.2 Gen 2 підтримує швидкість до 10 Гбіт / с
  • Роз'єм M.2 E Key для бездротового модуля чи модуля Intel CRF
  • Підтримує функцію подачі живлення (IGN) (з додатковим модулем CFM)
  • Підтримує 2x PoE + функцію (з додатковим модулем CFM)
  • Широкий діапазон робочих температур від -20 ° C до 70 ° C
  • Розроблений з міцною алюмінієвою литою передньою рамкою
  • Захист передньої панелі True Flat IP65
  • Підтримує кріплення на панель / VESA / Монтаж в стійку

Додаткова інформація

Specifications

Display


LCD Size 12.1" (4:3)
Max. Resolution 1024 x 768
Brightness (cd/m2) 1500
Contrast Ratio 700 : 1
LCD Color 16.2M
Pixel Pitch (mm) 0.24 (H) x 0.24 (V)
Viewing Angle (H-V) 160 / 160
Backlight MTBF 30000 hrs (LED Backlight)

Touch


Projected Capacitive Touch

Processor System


Onboard 8th Intel® Core™ U Processors (Whiskey Lake)

- Intel® Core™ i5-8365UE Quad Core Processor (6M Cache, up to 4.10 GHz)

- Intel® Core™ i3-8145UE Dual Core Processor (4M Cache, up to 3.90 GHz)

- TDP: 15 W

Memory

 2x DDR4 2400 MHz 260-Pin SO-DIMM Socket

 Supports up to 64 GB (un-buered and non-ECC)

Graphics

 Integrated Intel® UHD Graphics 620

Supports Triple Independent Display (via VGA and DisplayPort Outputs)

Audio Codec

Realtek ALC888-GR

External I/O Interface


  1x VGA (1920 x 1200 @60Hz)
  1x DisplayPort (4096 x 2304 @ 60Hz)


2x GbE LAN (Supports WoL, Teaming, Jumbo Frame & PXE), RJ45

- GbE1: Intel® I219-LM

- GbE2: Intel® I210-IT

  3x USB 3.2 Gen2 (Type A)
  2x USB 2.0 (Type A)
  4x RS-232/422/485 with Auto Flow Control (Supports 5V/12V), DB9
  1x Speaker-out & 1x Mic-in, Phone Jack 3.5mm
  1x ATX Power On/O Button
  1x Reset Button
  1x AT/ATX Mode Switch
  1x Clear CMOS Switch
  1x Remote Power On/O Connector, 2-pin Terminal Block
  16x Isolated DIO (8x DI/8x DO), 20-Pin Terminal Block
  1x Ignition DIP Switch (12V/24V, need to work with CFM module)

Storage


  2x 2.5” HDD/SSD Drive Bay (SATA 3.0), Supports RAID 0/1

Expansion


  2x Full-size Mini-PCIe Socket
  1x M.2 2230 E Key Socket for Wireless Module, Supports Intel CRF Module
  2x Control Function Module (CFM) Interface
  1x Front Accessible SIM Socket
  4x Antenna Hole

Other Functions


  Watchdog Timer: Software Programmable Supports 256 Levels System Reset
  Internal Speaker AMP 2W + 2W
  OSD Function: LCD On/O, Brightness Up, Brightness Down
  SuperCap Integrated for CMOS Battery Maintenance-free Operation
  Supports Instant Reboot Technology (0.2 sec)

Power Requirement


  Supports AT/ATX Power Type
  Power Input Voltage 9~48VDC
  1x 3-pin Terminal Block
  Power Adapter (Optional): AC/DC 24V/5A 120W

Physical


Dimension (WxDxH, mm) 345 x 265.3 x 69.5 mm
Weight 5.4 kg
Construction Rugged Aluminum Die-casting Front Bezel and Heavy Duty Metal Chassis
Mounting Panel / VESA / *Rack Mounting (*with optional mounting kit)
  Fanless Design
  Jumper-less Design

Environment


Operating Temperature -20°C to 70°C (with Extended Temperature Peripherals; Ambient with Air Flow)
Storage Temperature -20°C to 70°C
Relative Humidity 80% RH @ 40˚C (Non-condensing)
Shock Operating, 15 Grms, Half-sine 11 ms Duration (w/ SSD, according to IEC60068-2-27)
Vibration Operating, 1.5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64)
IP Level IP65 Compliant Front Panel
EMC CE, FCC Class A

Protection


  Reverse Power Input Protection


Over Voltage Protection:

Protection Range: 51~58V

Protection Type: shut down operating voltage, re-power on at the preset level to recover

  Over Current Protection: 15A
  ESD Protection: +/-8kV (air), +/-4kV (contact)
  Surge Protection: 3.84 kV (impedance 12 ohm 1.2/50μs waveform)

Operating System


  Windows® 10
  Linux: Supports by project
